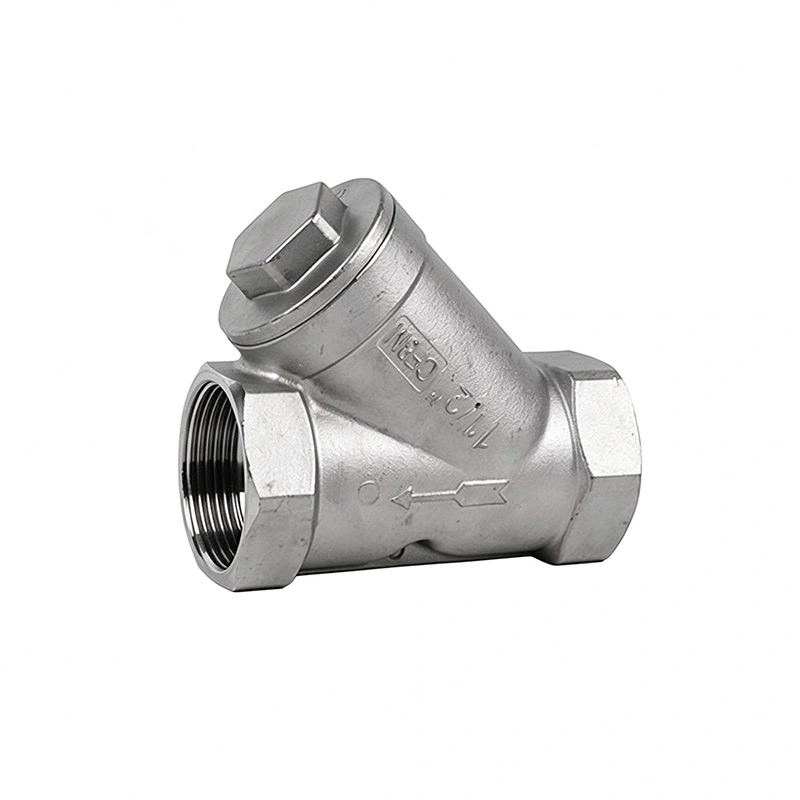

Bộ lọc chữ Y bằng thép không gỉ

Bộ lọc chữ Y bằng thép không gỉ được sử dụng để loại bỏ chất rắn lơ lửng, rỉ sét, cặn và các hạt không mong muốn khác khỏi dòng chất lỏng trước khi chúng đến thiết bị hạ lưu. Nó thường được lắp đặt ở thượng nguồn của máy bơm, van điều khiển, đồng hồ đo, bộ trao đổi nhiệt và các bộ phận khác có thể bị ảnh hưởng bởi chất gây ô nhiễm rắn.

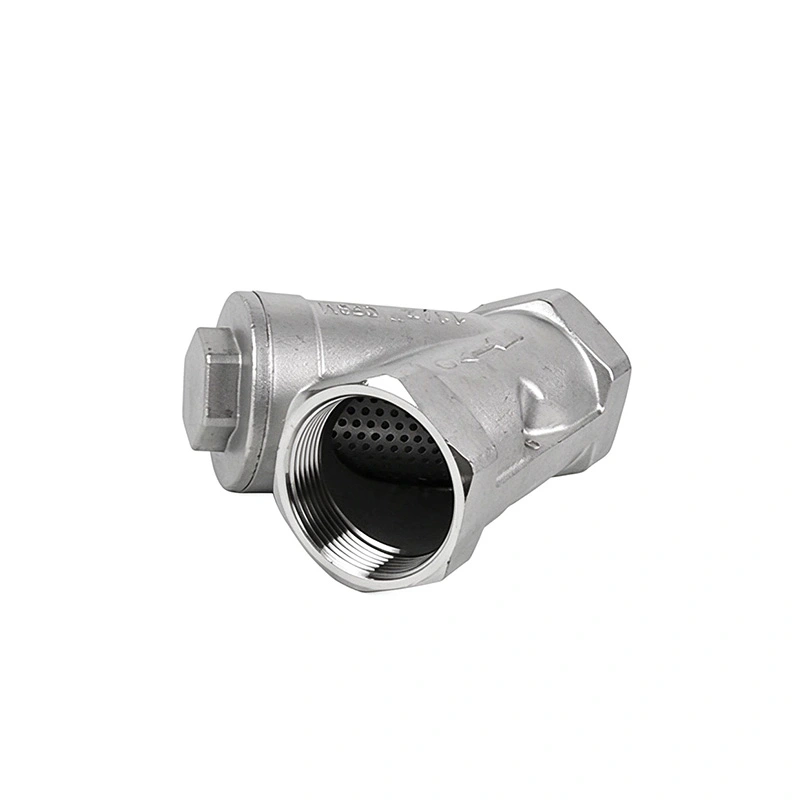

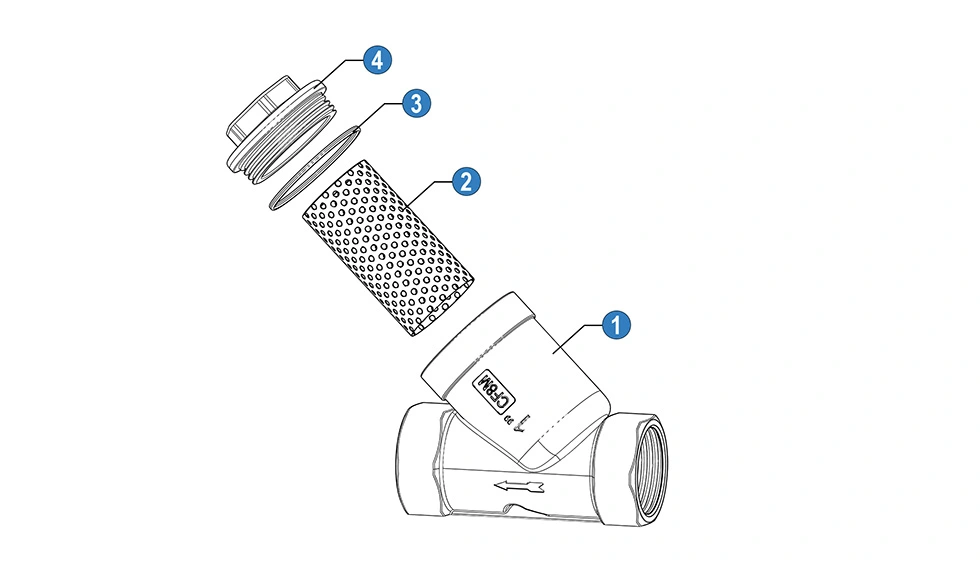

Chất lỏng đi vào qua đầu vào và đi qua một màn hình có thể tháo rời được lắp bên trong thân bộ lọc. Các hạt rắn được giữ lại trên màn hình, trong khi chất lỏng được lọc tiếp tục đi qua đầu ra. Màn hình có thể được gỡ bỏ và làm sạch khi các mảnh vụn tích tụ bắt đầu hạn chế dòng chảy.

Màn hình phải được kiểm tra và làm sạch khi chênh lệch áp suất trên bộ lọc tăng lên, dòng chảy xuôi dòng giảm hoặc kiểm tra định kỳ cho thấy một lượng đáng kể các mảnh vụn được thu thập. Khoảng thời gian làm sạch phụ thuộc vào độ sạch của môi trường và điều kiện vận hành.

Lựa chọn nên xem xét kích thước đường ống, tốc độ dòng chảy, áp suất vận hành, nhiệt độ, loại chất lỏng và mức lọc cần thiết. Bộ lọc phải cung cấp công suất dòng chảy cần thiết mà không tạo ra tổn thất áp suất quá mức trong điều kiện hoạt động bình thường.

Độ chính xác của quá trình lọc được xác định bằng thông số kỹ thuật của lưới hoặc độ mở của lưới. Màn lọc mịn hơn có thể giữ lại các hạt nhỏ hơn nhưng cũng có thể tạo ra sự sụt giảm áp suất cao hơn và yêu cầu vệ sinh thường xuyên hơn. Do đó, sàng thích hợp phải được lựa chọn theo kích thước hạt cần loại bỏ và tốc độ dòng yêu cầu.

Bộ lọc chữ Y có thể được sử dụng với nước, dầu, khí đốt và các chất lỏng công nghiệp khác tương thích. Vật liệu thân máy, vật liệu màn chắn, các bộ phận bịt kín, định mức áp suất và định mức nhiệt độ phải được kiểm tra theo điều kiện sử dụng thực tế trước khi lựa chọn.

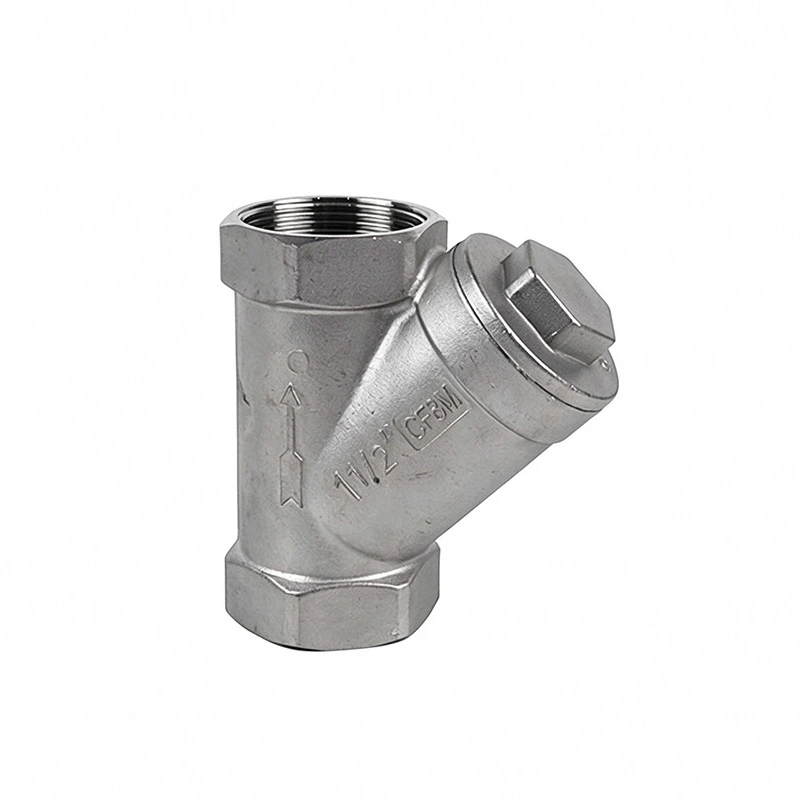

Đúng. Hướng dòng chảy phải theo mũi tên hoặc dấu dòng chảy trên thân bộ lọc. Vị trí lắp đặt cũng phải cho phép tiếp cận buồng sàng lọc để kiểm tra và làm sạch. Phải tuân theo hướng dẫn cài đặt của nhà sản xuất đối với cấu hình cụ thể.

Bộ lọc chữ Y thường được sử dụng để loại bỏ cơ học các hạt rắn khỏi đường ống và thường được lắp đặt như một thiết bị bảo vệ ở đầu nguồn của các thiết bị khác. Bộ lọc có thể sử dụng môi trường lọc mịn hơn hoặc chuyên dụng hơn khi cần có mức độ loại bỏ hạt cụ thể. Sự lựa chọn thích hợp phụ thuộc vào chất lỏng, kích thước hạt, tốc độ dòng chảy và yêu cầu lọc.

Giảm áp suất có thể bị ảnh hưởng bởi kích thước bộ lọc, độ mở màn hình, tốc độ dòng chảy, độ nhớt của chất lỏng và lượng mảnh vụn tích tụ trên màn hình. Việc chọn kích thước phù hợp và làm sạch lưới lọc trước khi xảy ra hiện tượng bám bẩn quá mức có thể giúp duy trì các điều kiện dòng chảy cần thiết.

Thông tin chính bao gồm kích thước ống danh nghĩa, loại kết nối, môi trường chất lỏng, áp suất vận hành, nhiệt độ vận hành, tốc độ dòng chảy, độ chính xác lọc cần thiết, vật liệu thân và thông số kỹ thuật của màn hình. Đối với các ứng dụng đặc biệt, các yêu cầu bổ sung như khả năng chống ăn mòn, định hướng lắp đặt hoặc tài liệu kiểm tra cũng cần được xác nhận.
