Thượng ĐàiVan bi ba chiều được thiết kế cho các hệ thống đường ống công nghiệp yêu cầu chuyển mạch, chuyển hướng hoặc kết hợp dòng chảy trong một thân van. Với ba cổng và các mẫu luồng cổng L hoặc cổng T có thể lựa chọn, chúng có thể điều hướng phương tiện giữa các đường ống khác nhau đồng thời giúp đơn giản hóa việc bố trí đường ống.

Các van này phù hợp để xử lý nước, xử lý hóa chất, HVAC, thực phẩm và đồ uống, khí nén, truyền nhiên liệu và xử lý chất lỏng công nghiệp nói chung. Shangtai cung cấp các loại kết nối, vật liệu, tùy chọn niêm phong và phương pháp vận hành khác nhau tùy theo cấu hình môi trường, áp suất, nhiệt độ và đường ống cần thiết. Đối với các công trình van bi khác, hãy xemdòng sản phẩm van bi.

Mô hình luồng L-Port và T-Port

Cấu hình bóng bên trong xác định cách kết nối ba cổng ở các vị trí tay cầm khác nhau. Thiết kế cổng L và cổng T không thể thay thế cho nhau vì chúng cung cấp các kết hợp đường dẫn dòng chảy khác nhau.

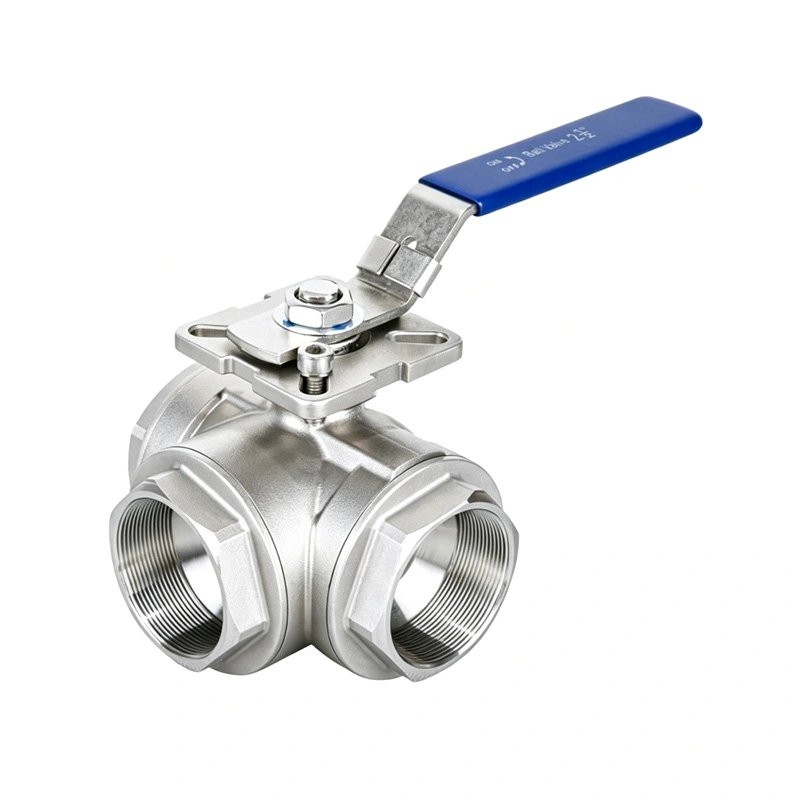

Cấu hình ba cổng L-Port

Bố trí cổng L thường được sử dụng khi van cần chuyển dòng giữa hai đường dẫn có sẵn. Tùy thuộc vào thiết kế bóng cụ thể, nó có thể hướng môi trường từ một đầu vào đến một trong hai đầu ra hoặc chuyển đổi giữa hai hướng dòng chảy.

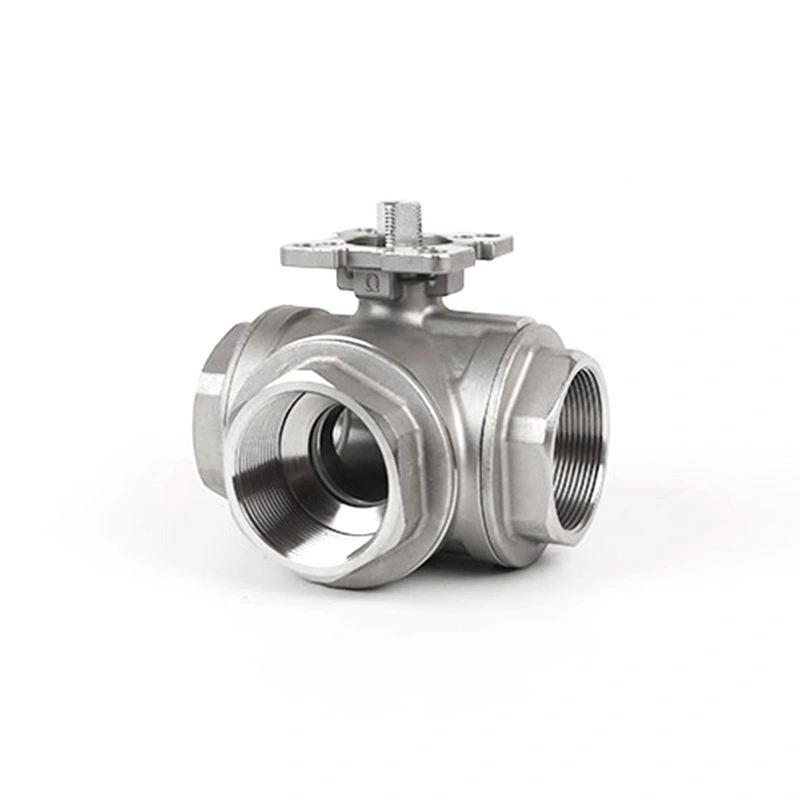

Cấu hình ba cổng T-Port

Bố trí cổng chữ T cung cấp các kết hợp đường dẫn dòng chảy bổ sung và có thể được sử dụng cho các ứng dụng liên quan đến chuyển hướng hoặc kết hợp dòng chảy. Các đường dẫn thực tế có sẵn phụ thuộc vào hình dạng bên trong của quả bóng và vị trí tay cầm, do đó, trình tự vận hành cần thiết phải được xác nhận trước khi sản xuất.

Chuyển mạch, chuyển hướng và kết hợp dòng chảy

Không giống như van bi hai cổng tiêu chuẩn được sử dụng chủ yếu để cách ly bật/tắt, cấu hình ba chiều cho phép van quản lý dòng chảy giữa nhiều đường ống. Tùy thuộc vào kiểu cổng, nó có thể được sử dụng để chuyển đổi giữa các đường truyền, chuyển hướng phương tiện sang các thiết bị khác hoặc kết hợp các luồng tương thích.

Điều này có thể làm giảm số lượng van riêng lẻ cần thiết trong một số cách bố trí đường ống nhất định và có thể đơn giản hóa việc bố trí thiết bị. Cấu hình van phải luôn được chọn theo yêu cầu lưu lượng của quy trình thực tế thay vì chỉ đơn giản là theo kích thước đường ống.

Tùy chọn kết nối cho các hệ thống đường ống khác nhau

Thượng Đài có thể cung cấp các cấu hình kết nối đầu cuối khác nhau tùy theo tiêu chuẩn đường ống và yêu cầu lắp đặt. Các tùy chọn có sẵn có thể bao gồm các kết nối ren, mặt bích, ổ cắm và hàn đối đầu, tùy thuộc vào thiết kế và thông số kỹ thuật của van.

Lựa chọn kết nối nên xem xét kích thước đường ống danh nghĩa, định mức áp suất, phương pháp lắp đặt, thiết bị xung quanh và các tiêu chuẩn dự án hiện hành. Khi thay thế một van hiện có, việc cung cấp thông số kỹ thuật hoặc bản vẽ kết nối ban đầu có thể giúp xác nhận tính tương thích.

Lựa chọn vật liệu và niêm phong

Việc lựa chọn vật liệu thân và bên trong phải dựa trên môi trường làm việc, áp suất, nhiệt độ và điều kiện ăn mòn. Bóng, thân, đế và các bộ phận bịt kín cũng phải tương thích với môi trường dịch vụ và môi trường vận hành.

Vật liệu làm kín thông thường có thể bao gồm PTFE, PTFE gia cố và các vật liệu dành riêng cho ứng dụng khác. Cấu hình bịt kín phù hợp phụ thuộc vào phạm vi nhiệt độ thực tế, khả năng tương thích hóa học, điều kiện áp suất và hiệu suất dịch vụ cần thiết.

Vận hành thủ công và tự động

Cấu hình ba chiều có thể được vận hành thủ công hoặc tích hợp với bộ truyền động khi cần chuyển đổi dòng chảy từ xa hoặc tự động. Tay cầm thủ công phù hợp cho hoạt động cục bộ, trong khi bộ truyền động bằng khí nén và điện có thể được xem xét cho các hệ thống xử lý tự động.

Đối với các ứng dụng được kích hoạt, chế độ điều khiển cần thiết, trình tự vận hành, loại thiết bị truyền động, nguồn điện hoặc nguồn cung cấp không khí và các yêu cầu về an toàn phải được xác nhận trước khi sản xuất. Bộ truyền động cũng phải được kết hợp chính xác với mô-men xoắn của van và điều kiện vận hành.

Ứng dụng sản phẩm

Chuyển mạch luồng ba cổng rất hữu ích trong các hệ thống trong đó một đường ống cần kết nối với các đường dẫn quy trình hoặc thiết bị khác nhau. Các ứng dụng điển hình bao gồm hệ thống xử lý nước, dây chuyền tuần hoàn HVAC, xử lý hóa chất, thiết bị thực phẩm và đồ uống, hệ thống khí nén, truyền nhiên liệu, phân phối chất lỏng và các tiện ích công nghiệp nói chung.

Sự phù hợp thực tế phụ thuộc vào môi trường, áp suất, nhiệt độ, tốc độ dòng chảy, khả năng tương thích của vật liệu và kiểu chuyển đổi cần thiết. Đối với các ứng dụng yêu cầu cách ly hai chiều đơn giản hơn là lựa chọn đường dẫn dòng chảy, một tiêu chuẩnVan bi 2 mảnhhoặcVan bi 3 mảnhcó thể phù hợp hơn.

Kiểm tra sản xuất và chất lượng

Thượng Đài quản lý việc gia công, lắp ráp, kiểm tra, kiểm tra áp suất và chuẩn bị cuối cùng theo cấu hình van đã chỉ định. Đối với các sản phẩm ba chiều, cần đặc biệt chú ý đến cách bố trí cổng, hướng bóng, hiệu suất bịt kín, vị trí vận hành và kích thước kết nối.

Các yêu cầu kỹ thuật dành riêng cho dự án có thể được xem xét trước khi sản xuất, bao gồm vật liệu, xếp hạng áp suất, tiêu chuẩn kết nối, mô hình dòng chảy, yêu cầu của bộ truyền động và tài liệu cần thiết. Điều này giúp đảm bảo rằng cấu hình van được cung cấp tương ứng với cách bố trí đường ống dự định.

Cách chọn van bi ba chiều phù hợp

Lựa chọn chính xác bắt đầu với đường dẫn dòng chảy được yêu cầu thay vì chỉ kích thước van. Trước khi yêu cầu báo giá, hãy chuẩn bị các thông tin sau nếu có:

• Kích thước van và đường kính ống danh nghĩa
• Yêu cầu cổng L hoặc cổng T
• Đường dẫn dòng chảy vào và ra cần thiết
• Đặc tính môi trường làm việc và chất lỏng
• Áp suất làm việc và đánh giá áp suất
• Nhiệt độ hoạt động
• Yêu cầu về vật liệu làm kín và thân máy
• Kết nối ren, mặt bích, hàn ổ cắm hoặc hàn đối đầu
• Vận hành bằng tay, khí nén hoặc điện
• Yêu cầu về điện áp, nguồn không khí hoặc điều khiển của bộ truyền động
• Số lượng và tài liệu dự án cần thiết
• Sơ đồ dòng chảy hoặc bản vẽ đường ống, nếu có

Nếu bạn không chắc cấu hình cổng L hay cổng T có phù hợp với quy trình của mình hay không,gửi sơ đồ dòng chảy và yêu cầu về van của bạntới Thượng Đài. Nhóm của chúng tôi có thể xem xét đường dẫn dòng chảy và các thông số kỹ thuật trước khi báo giá.
