Nhà sản xuất bộ lọc Y chuyên nghiệp cho hệ thống lọc công nghiệp bền bỉ

Thượng Đài Bộ lọc chữ Yđược thiết kế để loại bỏ các hạt rắn và mảnh vụn khỏi môi trường đường ống trước khi chúng đến máy bơm, van điều khiển, đồng hồ đo, bộ trao đổi nhiệt và các thiết bị hạ lưu khác. Thân hình chữ Y mang lại sự bố trí lọc nhỏ gọn với màn chắn có thể tháo rời, giúp các bộ lọc này phù hợp với các hệ thống đường ống, nơi cần bảo vệ thiết bị và bảo trì màn chắn thuận tiện.

Bộ lọc loại Y có thể được sử dụng với nước, dầu, khí, hơi nước và các phương tiện công nghiệp tương thích khác, tùy thuộc vào thân, màn hình và vật liệu bịt kín đã chọn. Các cấu hình có sẵn có thể được chỉ định theo kích thước đường ống, định mức áp suất, hướng dòng chảy, yêu cầu lọc, tiêu chuẩn kết nối và điều kiện lắp đặt.

Bộ lọc Y bảo vệ thiết bị hạ nguồn như thế nào

Màn hình lọc chặn các hạt rắn được vận chuyển bởi môi trường đường ống trong khi cho phép chất lỏng tiếp tục đi qua dòng chảy chính. Điều này giúp giảm nguy cơ mảnh vụn xâm nhập vào các bộ phận nhạy cảm ở hạ lưu và có thể hỗ trợ hoạt động ổn định hơn của máy bơm, van điều khiển, đồng hồ đo, bộ trao đổi nhiệt và các thiết bị tương tự.

Không giống như bộ lọc được thiết kế để tách mịn hoặc chuyên dụng, bộ lọc đường ống thường được sử dụng để loại bỏ cơ học các hạt rắn lớn hơn và các mảnh vụn phía lắp đặt. Nên chọn độ mở màn hình thích hợp theo mức độ bảo vệ cần thiết và mức giảm áp suất cho phép của hệ thống.

Thân máy kiểu chữ Y và thiết kế màn hình có thể tháo rời

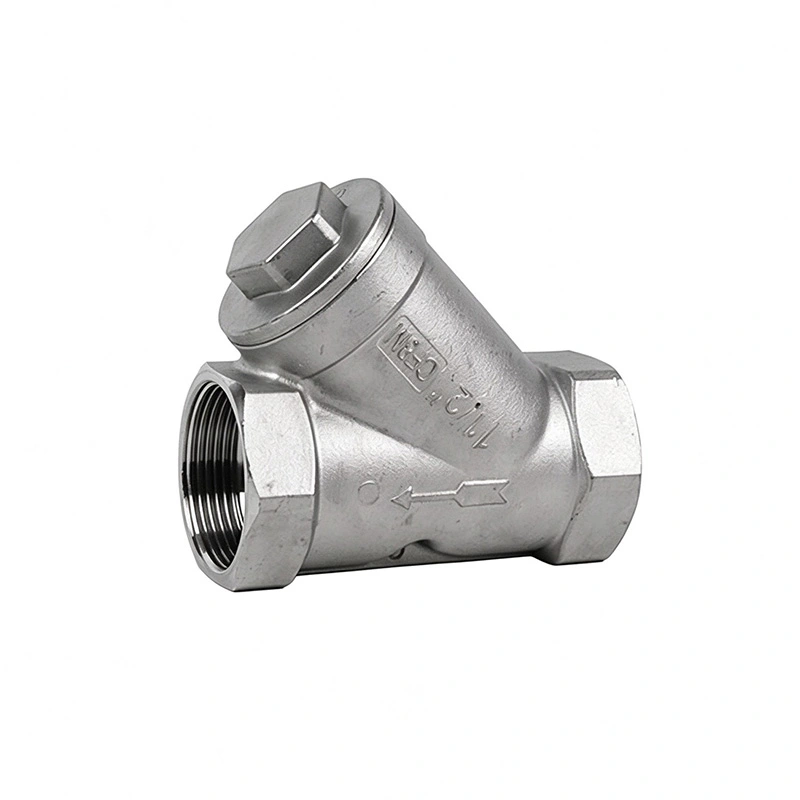

Thân hình chữ Y đặc trưng chứa màn lọc ở một góc với đường dẫn dòng chảy chính. Cấu hình này cung cấp sự sắp xếp nhỏ gọn cho nhiều hệ thống đường ống công nghiệp đồng thời cho phép tháo màn chắn để kiểm tra và làm sạch.

Tùy thuộc vào thiết kế, một kết nối thoát nước hoặc xả đáy cũng có thể được cung cấp để hỗ trợ loại bỏ các mảnh vụn tích tụ mà không cần tháo dỡ hoàn toàn đường ống. Cấu hình thực tế phải được xác nhận theo mô hình van hoặc bộ lọc, cách bố trí lắp đặt và yêu cầu của dự án.

Lựa chọn lưới và thủng

Độ mở màn hình là một trong những thông số quan trọng nhất khi chọn bộ lọc loại Y. Lỗ mở nhỏ hơn có thể giúp giữ lại hạt mịn hơn, nhưng nó cũng có thể làm tăng độ sụt áp và yêu cầu vệ sinh thường xuyên hơn khi đường ống chứa nhiều mảnh vụn.

Lựa chọn nên xem xét kích thước hạt cần loại bỏ, độ nhớt trung bình, tốc độ dòng chảy, tổn thất áp suất cho phép và độ nhạy của thiết bị hạ nguồn. Shangtai có thể xem lại các thông số này khi xác nhận cấu hình màn hình phù hợp.

Giảm áp suất và công suất dòng chảy

Bất kỳ bộ lọc nào cũng gây ra một số tổn thất áp suất do môi trường đi qua màn hình. Giảm áp suất có thể tăng lên khi các hạt tích tụ trên phần tử lọc. Vì lý do này, việc lựa chọn bộ lọc Y nên xem xét tốc độ dòng chảy cần thiết, kích thước ống, diện tích màn hình, độ mở màn hình và chênh lệch áp suất cho phép.

Việc vệ sinh thường xuyên rất quan trọng khi đường ống chứa một lượng lớn mảnh vụn. Đồng hồ đo áp suất hoặc chỉ báo chênh lệch áp suất có thể được sử dụng trong các hệ thống phù hợp để giúp xác định khi nào màn hình cần kiểm tra hoặc làm sạch.

Hướng lắp đặt và hướng dòng chảy

Việc lắp đặt đúng là rất quan trọng để thu gom hạt hiệu quả và bảo trì thuận tiện. Mũi tên dòng chảy trên thân bộ lọc phải khớp với hướng dòng chảy thực tế của đường ống. Buồng sàng cũng phải được định vị theo mô hình và phương tiện cụ thể để các mảnh vụn được thu thập có thể vẫn còn trong buồng được chỉ định.

Nhiều thiết kế kiểu chữ Y có thể được lắp đặt trong các đường ống nằm ngang, trong khi một số cấu hình nhất định cũng có thể được sử dụng trong các đường ống thẳng đứng khi hướng dòng chảy và hướng màn hình phù hợp. Yêu cầu lắp đặt phải được xác nhận trước khi lắp bộ lọc vào hệ thống.

Đối với hơi nước hoặc các dịch vụ đặc biệt khác, định hướng lắp đặt có thể cần được xem xét bổ sung để quản lý khả năng tiếp cận nước ngưng, thoát nước và bảo trì. Luôn tuân theo các tài liệu sản phẩm hiện hành và các yêu cầu về đường ống của dự án.

Vật liệu thân máy và màn hình

Việc lựa chọn vật liệu phải dựa trên môi trường đường ống, áp suất, nhiệt độ và điều kiện ăn mòn. Vật liệu thân phổ biến bao gồm thép cacbon, thép không gỉ, gang, sắt dẻo và thép hợp kim. Thép không gỉ và các vật liệu chống ăn mòn khác có thể được lựa chọn cho màn hình tùy theo môi trường sử dụng.

Đối với môi trường có tính ăn mòn hoặc nhiệt độ cao hơn, phải kiểm tra tính tương thích của cả thân máy và vật liệu màn hình bên trong. Vật liệu bịt kín cũng nên được lựa chọn theo nhiệt độ và môi trường hoạt động.

Kết nối cuối cho đường ống công nghiệp

Bộ lọc loại Y Shangtai có thể được cấu hình với các tùy chọn kết nối đầu khác nhau tùy theo thiết kế đường ống và các tiêu chuẩn hiện hành. Các cấu hình phổ biến bao gồm các kết nối mặt bích, ren, hàn đối đầu và hàn ổ cắm.

Khi chọn kết nối, hãy xem xét tiêu chuẩn đường ống, kích thước danh nghĩa, mức áp suất, phương pháp lắp đặt, không gian sẵn có và các yêu cầu bảo trì. Việc kết nối bộ lọc với hệ thống đường ống hiện có giúp đơn giản hóa việc lắp đặt và thay thế trong tương lai.

Ứng dụng sản phẩm

Bộ lọc Y thường được lắp đặt ở thượng nguồn thiết bị có thể bị ảnh hưởng bởi các hạt rắn hoặc mảnh vụn lắp đặt. Các ứng dụng điển hình bao gồm:

• Hệ thống đường ống dẫn dầu và khí đốt
• Hóa dầu và xử lý hóa chất
• Hệ thống xử lý nước và cấp nước
• Đường ống phát điện và tiện ích
• Hệ thống HVAC và nước lạnh
• Đường ống hàng hải và tàu biển
• Đường ống quy trình công nghiệp
• Bảo vệ bơm và van điều khiển
• Bộ trao đổi nhiệt và bảo vệ đồng hồ

Cấu hình bộ lọc phù hợp phụ thuộc vào môi trường, điều kiện vận hành, yêu cầu lọc và tiêu chuẩn đường ống hiện hành. Đối với chất lỏng đặc biệt hoặc dịch vụ khắc nghiệt, cần xem xét các thông số kỹ thuật trước khi lựa chọn.

Sản xuất, kiểm tra và kiểm soát chất lượng

Thượng Đài kiểm soát các yêu cầu kiểm tra và sản xuất chính theo thông số kỹ thuật hiện hành của sản phẩm. Lựa chọn vật liệu, kích thước thân máy, cấu hình màn hình, kích thước kết nối, bộ phận bịt kín và các yêu cầu liên quan đến áp suất có thể được xem xét trong quá trình kiểm tra chất lượng và sản xuất.

Thượng Đài hoạt động theo hệ thống quản lý chất lượng ISO 9001 và cung cấp các sản phẩm có hỗ trợ chứng nhận CE và EAC hiện hành. Khi dự án yêu cầu, các tiêu chuẩn liên quan và yêu cầu kiểm tra như API 6D và API 598 có thể được xem xét theo tài liệu đặt hàng và sản phẩm cụ thể.

Cách chọn Bộ lọc loại Y phù hợp

Trước khi yêu cầu báo giá, hãy chuẩn bị các thông tin sau:

• Kích thước ống hoặc bộ lọc danh nghĩa
• Đánh giá áp suất
• Môi trường làm việc
• Nhiệt độ hoạt động
• Kích thước lưới hoặc lỗ thủng cần thiết
• Chất liệu thân máy và màn hình
• Kiểu kết nối cuối
• Định hướng lắp đặt đường ống
• Tốc độ dòng chảy yêu cầu
• Yêu cầu về số lượng và dự án
• Bản vẽ, thông số kỹ thuật hoặc tài liệu kỹ thuật, nếu có

Nếu bộ lọc nhằm mục đích bảo vệ một máy bơm, van điều khiển, đồng hồ đo hoặc bộ trao đổi nhiệt cụ thể thì việc cung cấp thông tin về thiết bị và mức lọc cần thiết có thể giúp xác định cấu hình phù hợp.

Câu hỏi thường gặp

Gửi yêu cầuhoặcLiên hệ Van Thượng Đàiđể được hỗ trợ lựa chọn bộ lọc loại Y, thông số kỹ thuật, yêu cầu của dự án và báo giá.
