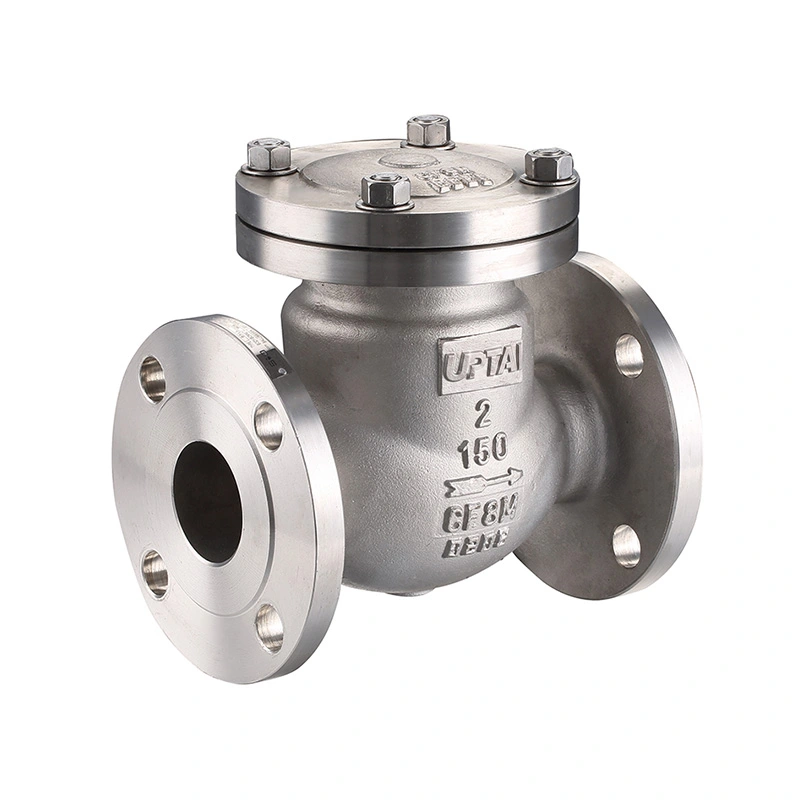

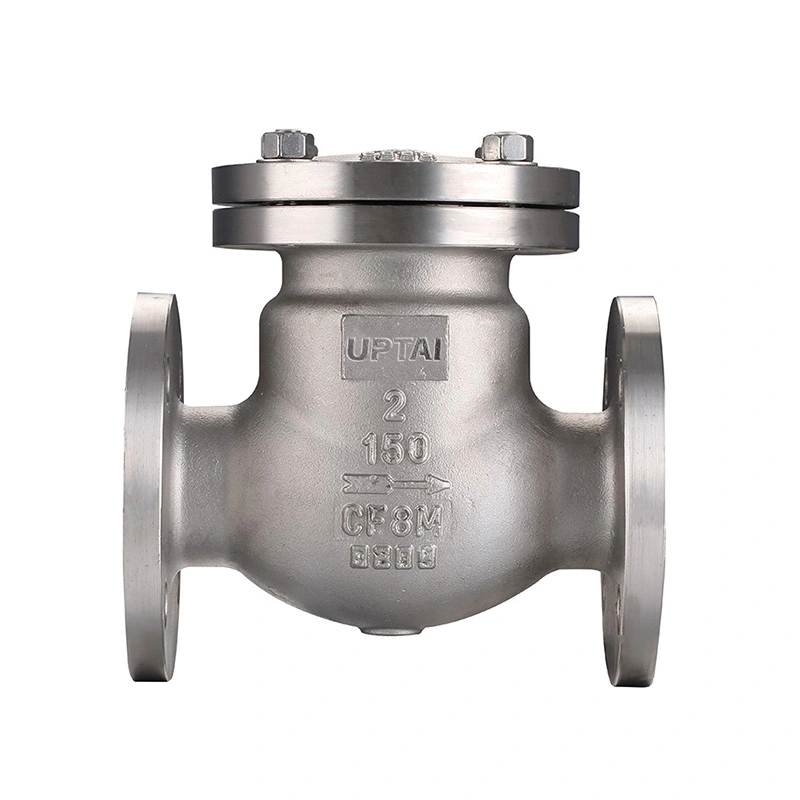

Van một chiều xoay ANSI lớp 150

Van một chiều xoay ANSI Class 150 là van một chiều có đĩa bản lề để kiểm soát hướng dòng chảy trong đường ống công nghiệp. Đĩa di chuyển theo dòng quy trình và đóng lại khi dòng chảy giảm hoặc đảo ngược. Không cần thiết bị truyền động bên ngoài để hoạt động bình thường.

Van này có sẵn cho nước, hơi nước, dầu, khí đốt, nước biển và chất lỏng công nghiệp tương thích. Cấu hình quy định sử dụng thép không gỉ CF8M cho thân và đĩa và F316 cho ghế. Việc lựa chọn van phải dựa trên môi trường thực tế, áp suất, nhiệt độ, kích thước đường ống và cách bố trí lắp đặt.

Kích thước chính

Xây dựng van

Van bao gồm chủ yếu là thân, đĩa bản lề, mặt ngồi, cơ cấu bản lề và các bộ phận bịt kín. Đĩa được gắn bên trong thân máy và xoay quanh bản lề của nó trong quá trình hoạt động. Sự sắp xếp này cho phép van mở với dòng chảy thuận và quay trở lại chỗ ngồi khi điều kiện dòng chảy thay đổi.

Đĩa bản lề

Đĩa di chuyển ra khỏi chỗ ngồi khi môi trường chảy qua van. Khi dòng chuyển tiếp giảm, đĩa sẽ di chuyển về vị trí đóng. Chuyển động của đĩa bị ảnh hưởng bởi tốc độ dòng chảy, vị trí lắp đặt và hình dạng van bên trong.

Bề mặt chỗ ngồi và niêm phong

Chất liệu ghế được liệt kê là ASTM A182 F316. Bề mặt đệm kín của ghế và đĩa tạo thành giao diện ngắt khi van đóng lại. Tình trạng của chúng phải được kiểm tra trong quá trình bảo trì nếu quan sát thấy rò rỉ hoặc đóng bất thường.

Hướng dòng chảy và cài đặt

Van phải được lắp đặt theo hướng dòng chảy được đánh dấu trên thân van. Trước khi lắp đặt, hãy kiểm tra mũi tên, kích thước kết nối và khe hở xung quanh van. Đĩa phải có đủ không gian để di chuyển trong phạm vi hoạt động của nó mà không tiếp xúc với đường ống hoặc thiết bị xung quanh.

Lắp đặt ngang

Lắp đặt ngang thường được sử dụng cho van một chiều xoay. Van phải được định vị sao cho đĩa có thể di chuyển tự do và quay trở lại chỗ ngồi khi dòng chảy về phía trước giảm.

Cài đặt dọc

Việc lắp đặt theo chiều dọc phụ thuộc vào thiết kế van và hướng dòng chảy. Việc cài đặt phải cho phép đĩa đóng chính xác trong điều kiện dòng chảy thực tế. Mô hình cụ thể và cách bố trí đường ống phải được xác nhận trước khi lắp đặt.

Kết nối đường ống

Thông số kỹ thuật kết nối được liệt kê bao gồm các luồng NPT và BSP. Ống nối hoặc khớp nối phải sử dụng thông số ren tương ứng. Trong quá trình lắp đặt, tránh dùng lực siết quá mạnh có thể làm hỏng thân van hoặc mối nối ren.

Đặc điểm dòng chảy và áp suất

Khi van mở, đĩa di chuyển ra khỏi đường dẫn dòng chảy. Sự giảm áp suất qua van phụ thuộc vào kích thước, đường đi bên trong, tốc độ dòng chảy và tính chất môi trường của nó. Đối với hệ thống dòng chảy cao, nên chọn kích thước van theo tốc độ dòng chảy yêu cầu thay vì chỉ chọn kích thước đường ống.

Loại áp suất được liệt kê là CL150, với áp suất tối đa là 285 PSI. Áp suất làm việc cho phép có thể thay đổi theo nhiệt độ và vật liệu, do đó cần kiểm tra áp suất và nhiệt độ vận hành cùng với định mức áp suất-nhiệt độ áp dụng.

Đối với đường xả của bơm và các hệ thống khác có điều kiện dòng chảy thay đổi, phản ứng của van phải được coi là một phần của thiết kế đường ống tổng thể. Những thay đổi nhanh chóng về dòng chảy có thể ảnh hưởng đến chuyển động của đĩa và áp suất hệ thống.

Cân nhắc về búa nước

Búa nước có thể xảy ra khi chất lỏng đang chảy bị dừng lại hoặc thay đổi hướng nhanh chóng. Van một chiều có thể góp phần làm tăng áp suất nếu đĩa đóng lại trong khi dòng chảy đáng kể vẫn đang di chuyển qua đường ống.

Mức độ nghiêm trọng của sự tăng áp suất phụ thuộc vào các yếu tố như tốc độ dòng chảy, chiều dài đường ống, tính chất chất lỏng, đặc tính đóng van và hoạt động của bơm. Khi có vấn đề về búa nước, van một chiều và hệ thống đường ống hoàn chỉnh phải được đánh giá cùng nhau.

Cấu hình đóng chậm, giảm chấn hoặc đối trọng có thể được xem xét cho các hệ thống yêu cầu chuyển động đĩa được kiểm soát nhiều hơn. Cấu trúc phù hợp phụ thuộc vào điều kiện đường ống thực tế và yêu cầu của dự án.

Điều kiện vật liệu và dịch vụ

Vật liệu thân và đĩa được chỉ định là ASTM A351 CF8M (316), trong khi ghế là ASTM A182 F316. Những vật liệu này phù hợp cho nhiều ứng dụng công nghiệp trong đó thép không gỉ tương thích với môi trường xử lý.

Tính tương thích của vật liệu phải được kiểm tra dựa trên thành phần, nồng độ, nhiệt độ và áp suất thực tế của chất lỏng. Dịch vụ nước biển và hóa chất có thể yêu cầu xem xét bổ sung về tình trạng tiếp xúc với clorua và ăn mòn.

Các tùy chọn vật liệu khác có sẵn theo yêu cầu. Đối với các ứng dụng đặc biệt, vật liệu thân, đĩa và mặt ngồi cần thiết phải được xác nhận trước khi sản xuất.

Ứng dụng điển hình

Đường ống xả của máy bơm:Được sử dụng ở hạ lưu của máy bơm để hạn chế dòng chảy ngược khi máy bơm dừng hoặc điều kiện vận hành thay đổi.

Xử lý nước:Áp dụng trong các dây chuyền sản xuất và xử lý nước tương thích, nơi yêu cầu kiểm soát dòng chảy một chiều tự động.

Đường ống hóa dầu:Được sử dụng với dầu, khí và chất lỏng xử lý tương thích trong giới hạn áp suất, nhiệt độ và vật liệu quy định.

Hệ thống điện và tiện ích:Thích hợp cho các dòng nước, tiện ích và quy trình được chọn nơi cần kiểm soát dòng chảy ngược.

Hệ thống nước biển:Cấu hình thép không gỉ có thể được xem xét khi vật liệu phù hợp với điều kiện nước biển thực tế.

Đường ống công nghiệp tổng hợp:Được sử dụng trên các thiết bị và dây chuyền xử lý yêu cầu chức năng một chiều tự vận hành.

Hướng dẫn lựa chọn

Để báo giá và đánh giá kỹ thuật, hãy cung cấp kích thước danh nghĩa, mức áp suất, loại kết nối, hướng lắp đặt, môi trường, áp suất vận hành, nhiệt độ và các yêu cầu về vật liệu. Các điều kiện sử dụng đặc biệt như nước biển, môi trường ăn mòn hoặc búa nước cũng cần được xác định.

Kiểm tra và kiểm tra

Tiêu chuẩn thiết kế và sản xuất được chỉ định là ASME B16.34 và API 598 được liệt kê để thử nghiệm và kiểm tra. Quy trình kiểm tra áp dụng có thể bao gồm thân van, khu vực bịt kín, kích thước và hiệu suất áp suất.

Kiểm tra vỏ

Thử nghiệm vỏ kiểm tra ranh giới áp suất của van đã lắp ráp trong các điều kiện thử nghiệm quy định. Áp suất thử và thời gian giữ phải tuân theo các yêu cầu kiểm tra hiện hành.

Kiểm tra rò rỉ chỗ ngồi

Kiểm tra chỗ ngồi kiểm tra xem van đóng có đáp ứng các tiêu chí chấp nhận rò rỉ đã chỉ định hay không. Các điều kiện thử nghiệm phụ thuộc vào tiêu chuẩn áp dụng và thông số kỹ thuật của van.

Kiểm tra lần cuối

Kiểm tra cuối cùng có thể bao gồm kiểm tra kích thước, kiểm tra kết nối, tình trạng bề mặt, dấu hiệu nhận dạng và chuyển động vận hành. Hồ sơ kiểm tra cần thiết hoặc tài liệu vật liệu có thể được cung cấp theo yêu cầu đặt hàng.

Vận hành và bảo trì

Trước khi vận hành thử, hãy kiểm tra hướng van, hướng dòng chảy và độ sạch của đường ống. Các hạt lạ còn sót lại trong đường ống có thể ảnh hưởng đến đĩa hoặc bề mặt bịt kín trong quá trình vận hành.

Trong quá trình vận hành, cần điều tra tiếng ồn bất thường, độ rung, chuyển động lặp đi lặp lại của đĩa hoặc dòng chảy ngược. Những điều kiện này có thể liên quan đến tốc độ dòng chảy, lắp đặt, kích thước van hoặc những thay đổi trong hệ điều hành.

Trước khi kiểm tra hoặc bảo trì, hãy cách ly và giảm áp suất đường ống. Kiểm tra đĩa, cơ cấu bản lề, bề mặt ghế và kết nối thân xe xem có bị mòn, cặn hoặc hư hỏng không. Thay thế các bộ phận khi tình trạng của chúng không còn đáp ứng các yêu cầu bảo trì hiện hành.

Câu hỏi thường gặp

Câu hỏi 1: Van một chiều xoay ANSI Class 150 là gì?

Van một chiều xoay ANSI Class 150 là van một chiều dạng bản lề có mức áp suất Class 150. Nó sử dụng dòng quy trình để mở đĩa và đóng lại khi dòng chảy giảm hoặc đảo chiều, giúp nó phù hợp để ngăn dòng chảy ngược tự động trong đường ống công nghiệp tương thích.

Câu 2: Van một chiều có cần bộ truyền động không?

Không. Đĩa hoạt động tự động theo điều kiện dòng chảy và áp suất trong đường ống. Không cần thiết bị truyền động bằng khí nén, điện hoặc thủy lực để vận hành van một chiều thông thường.

Câu 3: Cần có thông tin gì khi chọn van một chiều xoay?

Thông tin chính bao gồm kích thước ống, cấp áp suất, loại kết nối, hướng lắp đặt, môi trường, áp suất vận hành, nhiệt độ, yêu cầu vật liệu và bất kỳ yêu cầu đặc biệt nào liên quan đến ăn mòn, búa nước hoặc kiểm tra.

Câu 4: Kết cấu thép không gỉ có thể sử dụng cho nước biển không?

Nó có thể được xem xét cho các ứng dụng nước biển phù hợp, nhưng khả năng tương thích của vật liệu phải được đánh giá dựa trên nồng độ clorua, nhiệt độ, điều kiện dòng chảy và các yếu tố ăn mòn khác. Loại thép không gỉ phải được xác nhận trước khi lựa chọn.

Câu 5: Điều gì có thể gây ra dòng chảy ngược sau khi lắp van?

Các nguyên nhân có thể bao gồm hướng lắp đặt không chính xác, đĩa không thể di chuyển tự do, bề mặt bịt kín bị hỏng, vật lạ bên trong van, kích thước không phù hợp hoặc điều kiện vận hành ngoài phạm vi dự định. Van và đường ống xung quanh phải được kiểm tra sau khi hệ thống đã được cách ly an toàn.

Q6: Van có thể được sử dụng cho môi trường nhiệt độ cao không?

Phạm vi nhiệt độ được liệt kê là -25oC đến 150oC. Việc sử dụng thực tế ở nhiệt độ cao phải được kiểm tra dựa trên mức áp suất-nhiệt độ và tính tương thích của vật liệu thân, đĩa và mặt ngồi với môi trường.

Q7: Có sẵn các vật liệu khác không?

Đúng. Các cấu hình vật liệu khác có sẵn theo yêu cầu. Vật liệu cần thiết phải được chỉ định theo môi trường, áp suất, nhiệt độ, điều kiện ăn mòn và các yêu cầu hiện hành của dự án.
