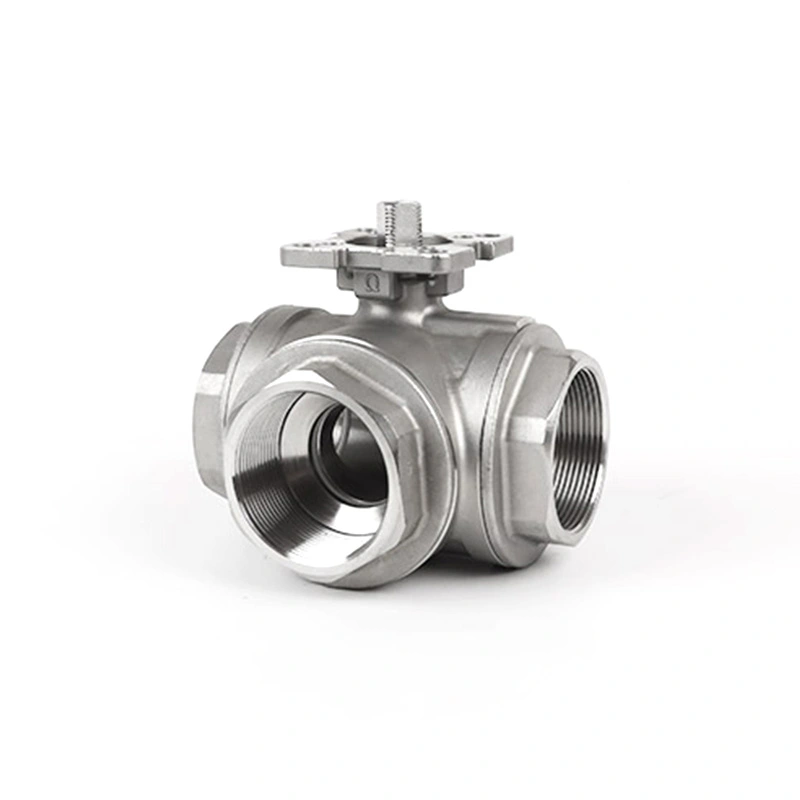

Van bi ba chiều với cổng T gắn trực tiếp ISO 5211

Van bi ba chiều Shangtai với cổng T gắn trực tiếp ISO 5211 được chế tạo để kiểm soát dòng chảy linh hoạt trong các hệ thống đường ống công nghiệp. Thiết kế cổng chữ T hỗ trợ trộn, chuyển hướng và phân phối dòng chảy đa hướng, trong khi tấm gắn ISO 5211 giúp việc lắp đặt bộ truyền động nhanh chóng và ổn định.

Là nhà sản xuất van nguồn ở Ôn Châu, Trung Quốc, Shangtai cung cấp mức giá cạnh tranh trực tiếp tại nhà máy, năng lực sản xuất đáng tin cậy và được công nhận mạnh mẽ trên thị trường van Trung Quốc. Nhà máy của chúng tôi chỉ cách sân bay 10 phút, thuận tiện cho việc tham quan và kiểm tra.

Giới thiệu sản phẩm

Van bi ba chiều cổng T này phù hợp cho các ứng dụng mà một van cần điều khiển nhiều hướng dòng chảy. So với van hai chiều tiêu chuẩn, nó giúp đơn giản hóa việc bố trí đường ống, giảm không gian lắp đặt và nâng cao hiệu quả điều khiển hệ thống.

Kích thước chính

Những ưu điểm chính bao gồm:

Thiết kế dòng chảy cổng T để trộn, chuyển hướng hoặc phân phối phương tiện

Tấm gắn trực tiếp ISO 5211 để kết nối bộ truyền động bằng khí nén hoặc điện

Không cần thêm giá đỡ, giúp giảm chiều cao lắp đặt và cải thiện khả năng căn chỉnh của bộ truyền động

Các đầu ren chính xác giúp lắp ráp trơn tru và kết nối đường ống an toàn

Hiệu suất bịt kín ổn định cho hoạt động hàng ngày đáng tin cậy

Hỗ trợ OEM/ODM, được hỗ trợ bởi khả năng phát triển khuôn mẫu của Shangtai

Bản vẽ thông số sản phẩm có sẵn để xác nhận kích thước, phù hợp với dự án và đánh giá kỹ thuật.

Quy trình kiểm soát chất lượng

Shangtai tuân theo hệ thống kiểm tra tiêu chuẩn hóa bao gồm IQC, IPQC, FQC và OQC để kiểm soát chất lượng từ nguyên liệu đến lô hàng.

IQC - Kiểm soát chất lượng đầu vào

Nguyên liệu được kiểm tra trước khi sản xuất. Thiết bị kiểm tra vật liệu hỗ trợ xác minh vật liệu tại chỗ.

IPQC - Kiểm soát chất lượng trong quá trình

Trong quá trình gia công và lắp ráp, các kích thước chính, độ chính xác của ren, độ hoàn thiện bề mặt và kích thước đệm ISO 5211 đều được kiểm tra.

FQC - Kiểm soát chất lượng cuối cùng

Van hoàn thiện được kiểm tra về hình thức, hoạt động, hiệu suất bịt kín và độ tin cậy áp suất theo yêu cầu đặt hàng.

OQC - Kiểm soát chất lượng đầu ra

Trước khi giao hàng, bao bì, nhãn hiệu, số lượng và tài liệu đều được kiểm tra để đảm bảo hàng hóa đã sẵn sàng để vận chuyển an toàn.

Câu hỏi thường gặp

Câu hỏi 1: Bóng cổng chữ T xác định hướng dòng chảy như thế nào?

Đường dẫn dòng chảy được xác định bởi sự sắp xếp cổng bên trong và vị trí quay của quả bóng. Trước khi lắp đặt, kết nối cần thiết giữa ba cổng đường ống phải được xác nhận sao cho tay cầm van hoặc vị trí bộ truyền động tương ứng với đường dẫn dòng chảy dự kiến.

Câu hỏi 2: Van cổng chữ T có thể được sử dụng cho cả việc trộn và chuyển hướng không?

Có, cấu hình cổng T có thể được sử dụng để bố trí luồng ba chiều khác nhau. Việc nó có phù hợp để trộn, chuyển dòng hay phân phối hay không phụ thuộc vào hình dạng cổng, điều kiện áp suất và cách bố trí đường ống. Mẫu luồng yêu cầu phải được chỉ định khi đặt hàng.

Câu 3: Bộ truyền động có cần khớp với mô-men xoắn của van không?

Đúng. Bộ truyền động phải cung cấp đủ mô-men xoắn cho van trong điều kiện vận hành thực tế. Kích thước van, vật liệu mặt ngồi, áp suất làm việc, tần số trung bình và hoạt động nên được xem xét khi lựa chọn bộ truyền động bằng khí nén hoặc điện.

Q4: Cần cân nhắc điều gì khi lựa chọn ghế van?

Chất liệu ghế phải được lựa chọn theo môi trường làm việc, nhiệt độ, áp suất và hiệu suất bịt kín cần thiết. Khả năng tương thích hóa học đặc biệt quan trọng khi van được sử dụng cho chất lỏng mạnh hoặc xử lý.

Câu 5: Loại van này có thể được sử dụng trên đường trượt hoặc ống góp không?

Đúng. Cấu hình ba chiều có thể được sử dụng trên các rãnh trượt quy trình, ống góp và cụm đường ống nhỏ gọn trong đó một van cần kiểm soát dòng chảy giữa nhiều nhánh. Không gian có sẵn, hướng cổng và vị trí bộ truyền động phải được xem xét trong quá trình thiết kế hệ thống.

Câu hỏi 6: Điều gì xảy ra nếu áp suất đường ống giữa ba cổng khác nhau?

Các điều kiện áp suất khác nhau có thể ảnh hưởng đến hướng dòng chảy, tốc độ dòng chảy và lực cần thiết để vận hành van. Do đó, cấu hình van phải được chọn theo điều kiện áp suất thực tế tại mỗi cổng được kết nối thay vì chỉ dựa trên kích thước ống danh nghĩa.

Câu hỏi 7: Van bi ba chiều có cổng T gắn trực tiếp ISO 5211 là gì?

A Van bi ba chiều với cổng T gắn trực tiếp ISO 5211là van ba chiều kết hợp cấu hình bóng cổng T với giao diện lắp bộ truyền động ISO 5211. Nó dành cho các hệ thống yêu cầu luồng được kiểm soát giữa ba kết nối đường ống và có thể được cấu hình để vận hành thủ công hoặc tự động.
