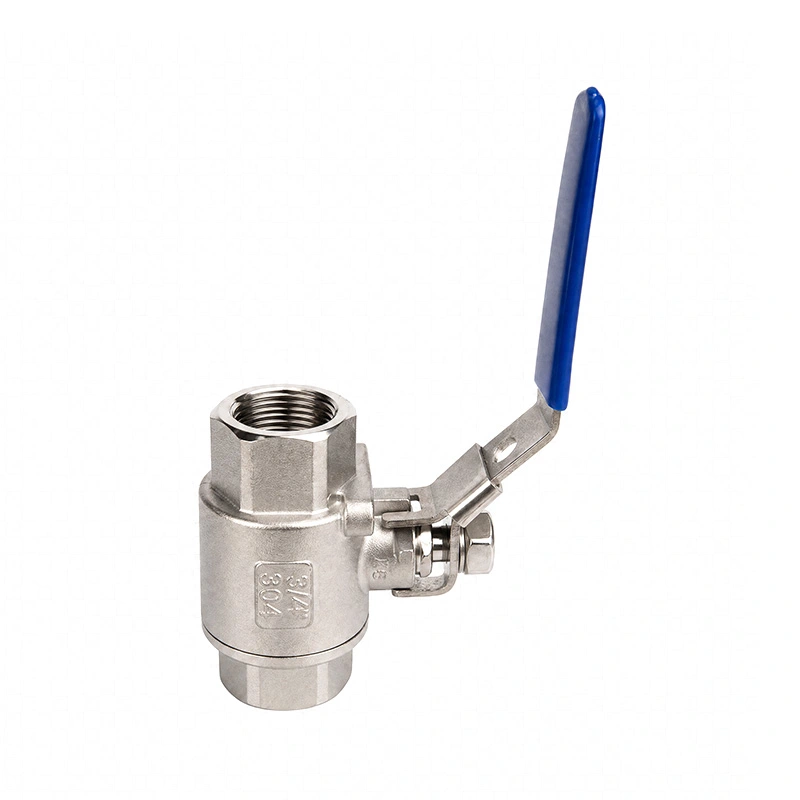

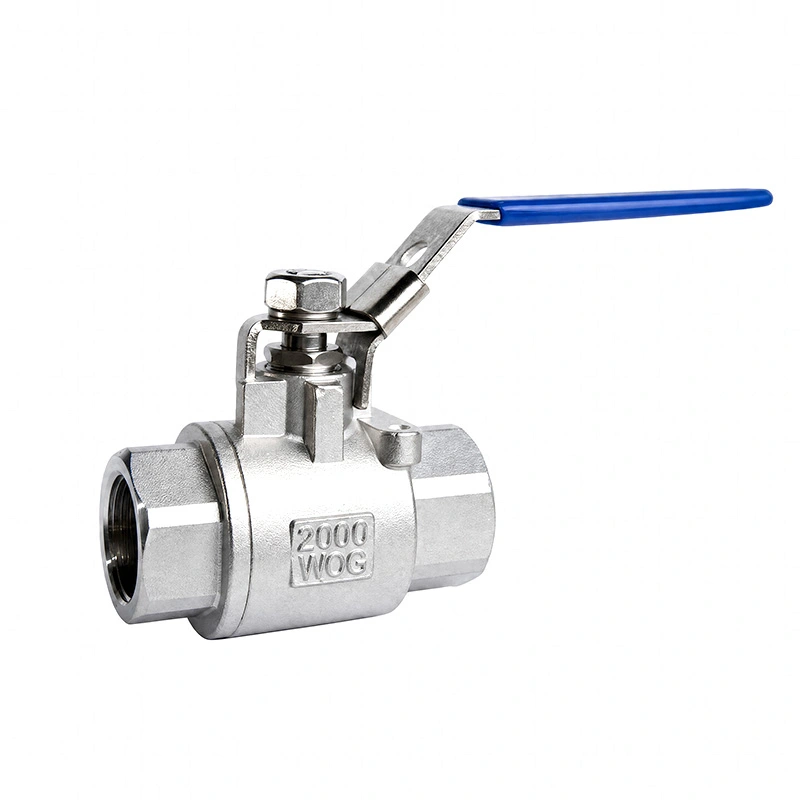

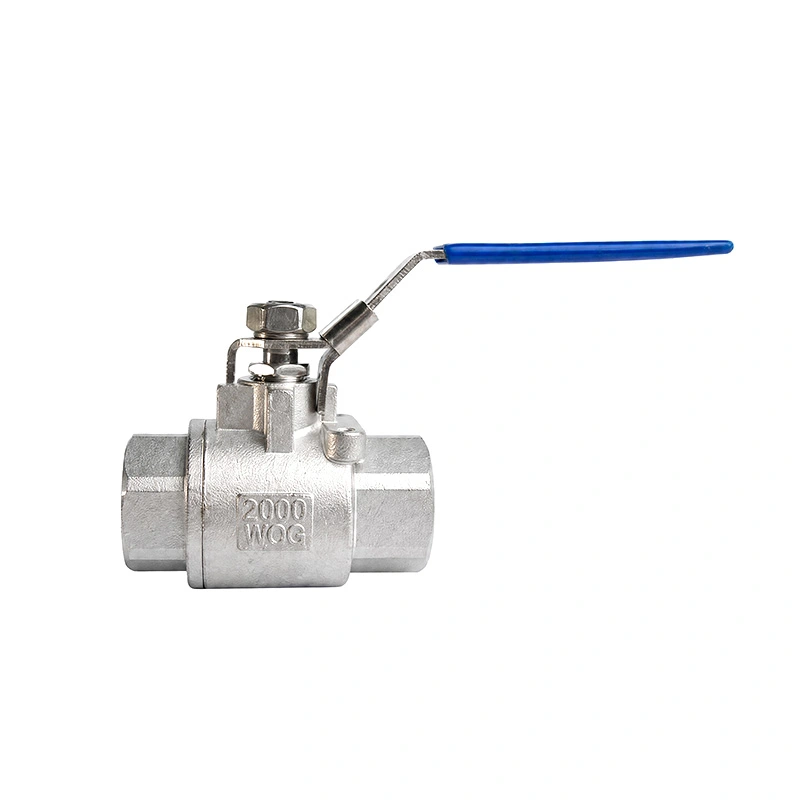

Van bi 2PC 2000WOG có thiết bị khóa

Van bi 2PC 2000WOG có thiết bị khóa được thiết kế để ngắt an toàn trong dịch vụ nước, dầu và khí đốt. Với chứng nhận CE và ISO 9001, nó cung cấp khả năng xử lý áp suất đáng tin cậy và là giải pháp thay thế hiệu quả về mặt chi phí cho van bi rèn.

Gửi yêu cầu

Mô tả Sản phẩm

Van bi Shangtai 2PC 2000WOG có thiết bị khóa được thiết kế cho các ứng dụng ngắt nơi áp suất cao hơn cần có công suất và thao tác xử lý có kiểm soát. Thân van hai mảnh, tay cầm khóa và ren kết nối làm cho nó phù hợp với một loạt các hệ thống kiểm soát chất lỏng công nghiệp.

Van thường được sử dụng với nước, dầu, khí, khí nén và các chất lỏng tương thích khác trong điều kiện không sốc phù hợp điều kiện dịch vụ. Xếp hạng 2000WOG của nó cung cấp phạm vi áp suất cao hơn van bi áp suất thấp tiêu chuẩn, đồng thời thiết bị khóa giúp giữ tay cầm ở vị trí đóng hoặc mở đã chọn.

So với một số thiết kế van bi rèn, mô hình này cung cấp một giải pháp thay thế cho các ứng dụng trong đó các yêu cầu về áp suất, nhiệt độ, vật liệu và kết nối được chỉ định nằm trong điều kiện định mức của van. cho ứng dụng khoảng 1200 PSI, van có thể được xem xét dựa trên điều kiện làm việc thực tế và độ an toàn cần thiết lề.

Shangtai Valve sản xuất loại van bi này và quản lý quá trình sản xuất, kiểm tra tại nhà máy. các van được sản xuất theo yêu cầu ISO 17292 và API 608, được thử nghiệm và kiểm tra dựa trên API 598. Giấy chứng nhận CE và ISO 9001 có sẵn.

Kích thước chính

Kích cỡ	1/4 inch - 6 inch
Lớp áp lực	CL800
Tiêu chuẩn chủ đề	NPT, BSP
Áp suất tối đa	1975PSI
Tiêu chuẩn thiết kế và sản xuất	ISO17292/API608
Kiểm tra và kiểm tra	API598
Xếp hạng nhiệt độ áp suất	ASME B16.34
Phạm vi nhiệt độ	-25oC~150oC
Chất liệu thân máy	ASTM A351 CF8M(316)
Chất liệu bóng	ASTM A182 F316
Chất liệu thân cây	ASTM A182 F316
Chất liệu ghế	RPTFE(PTFE+15%fv)
Tùy chọn	Các vật liệu khác có sẵn theo yêu cầu.

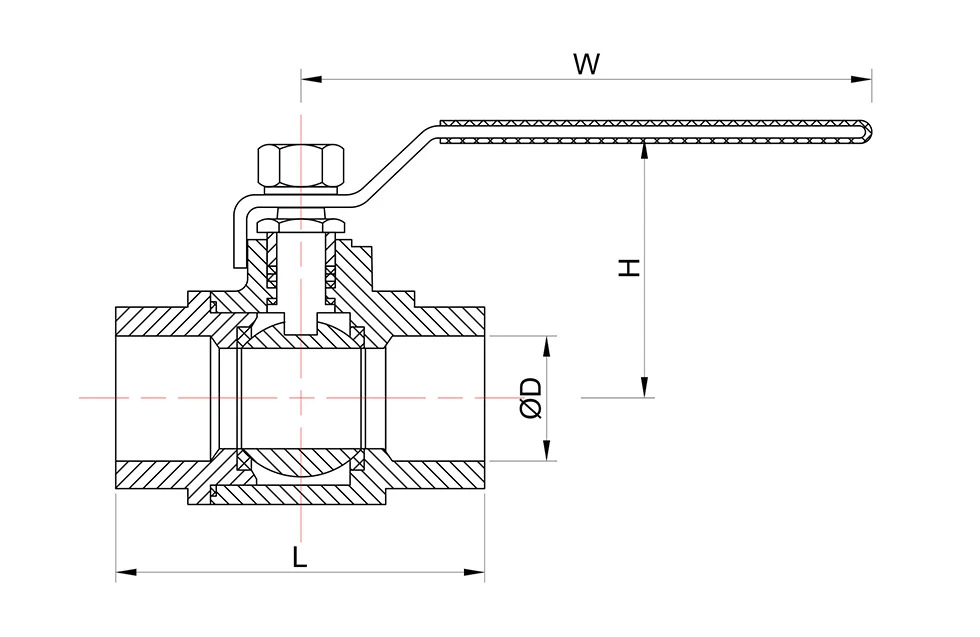

2PC Ball Valve 2000WOG with Locking Device

KÍCH CỠ	1/4"	1/2"	3/8"	3/4"	1"	1 1/2"	2"
d	10	15	10	20	25	38	48
La±1,6	66	75.5	66	80.5	90	120.5	139
H	47	63.5	43	67.5	77.5	87.5	109
W	102	114	103	128	140	173	224

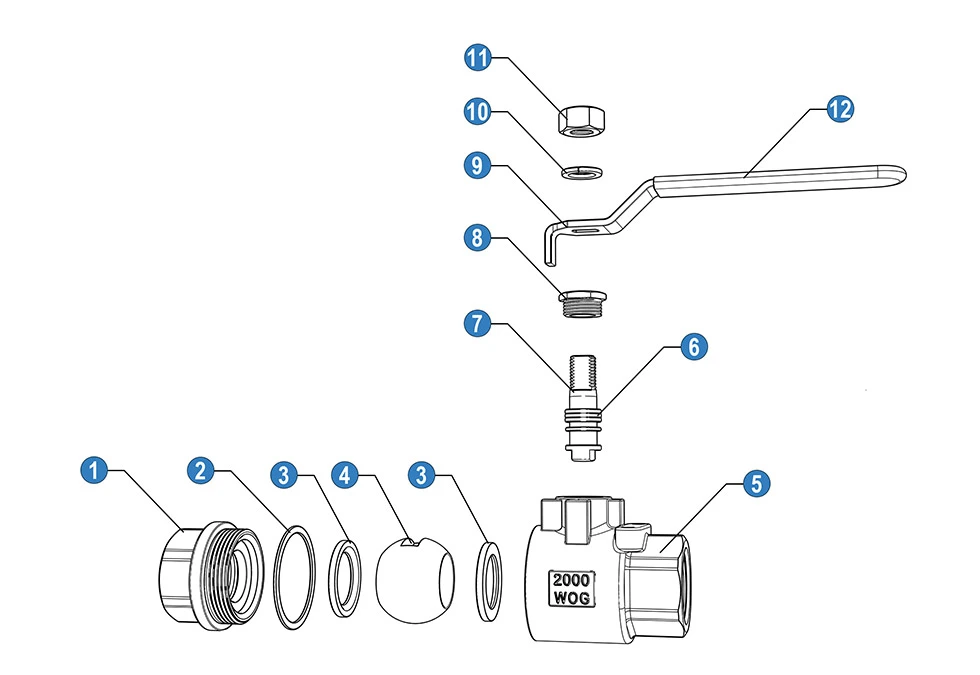

2PC Ball Valve 2000WOG with Locking Device

KHÔNG	Tên	*Chất liệu(N/B)**
1	mũ lưỡi trai	SS 316	SS 304
2	Vòng đệm	PTFE	PTFE
3	Ghế bóng	PTFE	PTFE
4	Quả bóng	SS 316	SS 304
5	Thân hình	SS 316	SS 304
6	Đóng gói thân cây	PTFE	PTFE
7	Thân cây	SS 316	SS 304
8	tuyến	SS 316	SS 304
9	Xử lý	SS	SS
10	Máy giặt mùa xuân	SS 304	SS 304
11	Hạt	SS 304	SS 304
12	tay cầm	PVC	PVC

* N: Thread kết thúc theo ANSl B 2.1 NPT
* B: Thread kết thúc theo BS21 BSP

Ứng dụng

Van bi này được sử dụng trong các hệ thống và thiết bị kiểm soát chất lỏng công nghiệp nơi có dịch vụ ngắt ren được yêu cầu. Các ứng dụng điển hình bao gồm:

Hệ thống xử lý nước

Đường ống dẫn dầu và khí đốt

Xử lý hóa chất

Hệ thống khí nén

Thiết bị công nghiệp

hệ thống HVAC

Ứng dụng hàng hải

Hệ thống kiểm soát chất lỏng chung

Thiết bị gắn trượt

Bảo trì máy móc, nhà máy

Van có thể được sử dụng với nước, dầu, khí và các chất lỏng tương thích khác trong áp suất và nhiệt độ quy định phạm vi. Đối với môi trường ăn mòn, chất lỏng đặc biệt hoặc các điều kiện ngoài xếp hạng được liệt kê, vật liệu và van cấu hình cần được xác nhận trước khi lựa chọn.

Các tính năng chính

Xếp hạng áp suất 2000WOG

Xếp hạng 2000WOG cung cấp khả năng áp suất cao hơn van bi áp suất thấp tiêu chuẩn. thực tế áp suất làm việc cho phép phụ thuộc vào kích thước van, nhiệt độ, mức trung bình và áp suất nhiệt độ áp dụng.

Tay cầm khóa

Thiết bị khóa cho phép tay cầm được cố định chắc chắn ở vị trí đã chọn, giúp hạn chế tình trạng van ngoài ý muốn hoạt động trong quá trình sử dụng và bảo trì.

Thân van hai mảnh

Cấu trúc thân hai mảnh cung cấp một cấu hình thực tế cho các hệ thống đường ống công nghiệp có ren và các ứng dụng tắt.

Xây dựng thép không gỉ

Cấu hình được liệt kê sử dụng ASTM A351 CF8M (316) cho thân máy, ASTM A182 F316 cho bóng và thân và RPTFE cho chỗ ngồi. Các tùy chọn vật liệu khác có sẵn theo yêu cầu.

Kết nối theo luồng

Tiêu chuẩn ren NPT và BSP có sẵn. Kết nối thích hợp nên được lựa chọn theo hiện có yêu cầu lắp đặt và hệ thống đường ống.

Tiêu chuẩn sản xuất và thử nghiệm

Van được thiết kế và sản xuất theo yêu cầu ISO 17292 và API 608, có kiểm tra và thử nghiệm dựa trên API 598. Xếp hạng nhiệt độ áp suất được tham chiếu đến ASME B16.34.

Sản xuất và kiểm tra nhà máy

Shangtai Valve sản xuất sản phẩm và quản lý việc sản xuất, lắp ráp và kiểm tra tại nhà máy. Kiểm tra bao gồm kiểm tra kích thước, lắp ráp và áp suất hoặc rò rỉ theo các yêu cầu hiện hành trước lô hàng.

Câu hỏi thường gặp

Câu hỏi 1: 2000WOG có ý nghĩa gì đối với Van bi 2PC 2000WOG có thiết bị khóa?

2000WOG đề cập đến mức áp suất cho dịch vụ nước, dầu và khí đốt trong điều kiện không sốc phù hợp. thực tế áp suất làm việc cho phép phải được xác nhận dựa trên kích thước van, nhiệt độ, môi trường và áp dụng đánh giá áp suất-nhiệt độ.

Câu 2: Mục đích của thiết bị khóa là gì?

Thiết bị khóa giúp giữ tay cầm van ở vị trí đóng hoặc mở đã chọn và giảm nguy cơ bị trượt hoạt động ngoài ý muốn trong quá trình sử dụng hoặc bảo trì.

Câu 3: Van này có thể được sử dụng thay cho van bi rèn không?

Nó có thể được xem xét khi các thông số kỹ thuật về áp suất, nhiệt độ, vật liệu và kết nối của van đáp ứng dịch vụ yêu cầu. Đối với các ứng dụng áp suất cao, nhiệt độ cao hoặc quan trọng, điều kiện vận hành phải phù hợp xác nhận trước khi lựa chọn.

Câu 4: Van bi này có thể xử lý phương tiện gì?

Nó thường được sử dụng với nước, dầu, khí đốt, khí nén và các chất lỏng công nghiệp tương thích khác. Đối với chất ăn mòn hoặc phương tiện đặc biệt, thông tin chất lỏng phải được cung cấp để xác nhận vật liệu và cấu hình van phù hợp.

Câu 5: Van này được sử dụng theo tiêu chuẩn nào?

Van được sản xuất theo yêu cầu ISO 17292 và API 608. Kiểm tra và thử nghiệm dựa trên API 598, trong khi xếp hạng áp suất-nhiệt độ tham chiếu ASME B16.34.

Q6: Bạn có chứng chỉ CE và ISO 9001 không?

Đúng. Giấy chứng nhận CE và ISO 9001 có sẵn. Tài liệu liên quan có thể được cung cấp theo sản phẩm và yêu cầu đặt hàng.

Q7: Bạn có phải là nhà sản xuất?

Đúng. Shangtai Valve sản xuất van và quản lý các quy trình sản xuất, lắp ráp và kiểm tra liên quan tại nhà máy của nó ở Ôn Châu, Trung Quốc.
