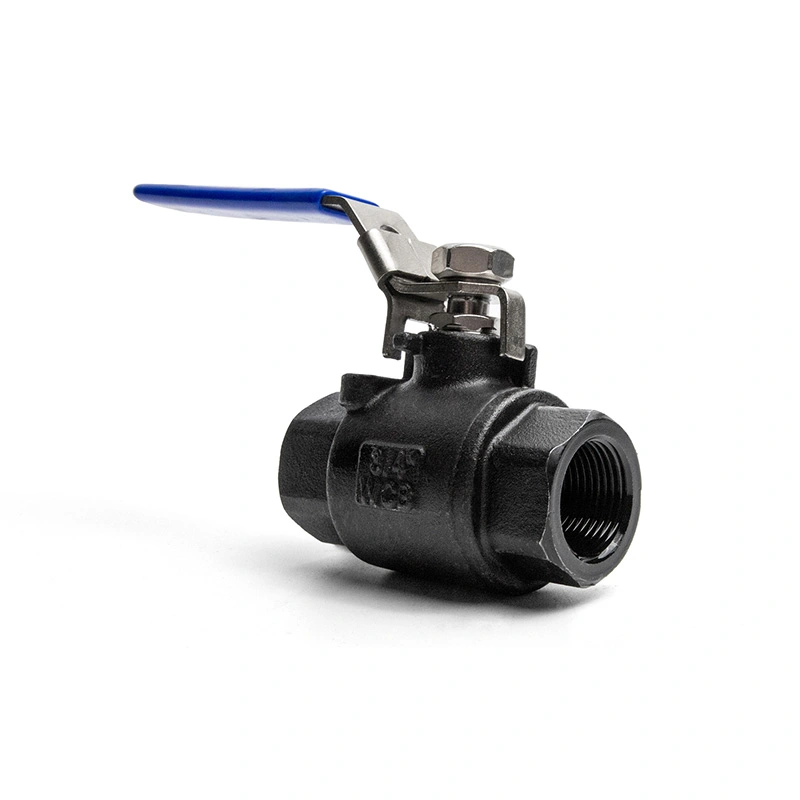

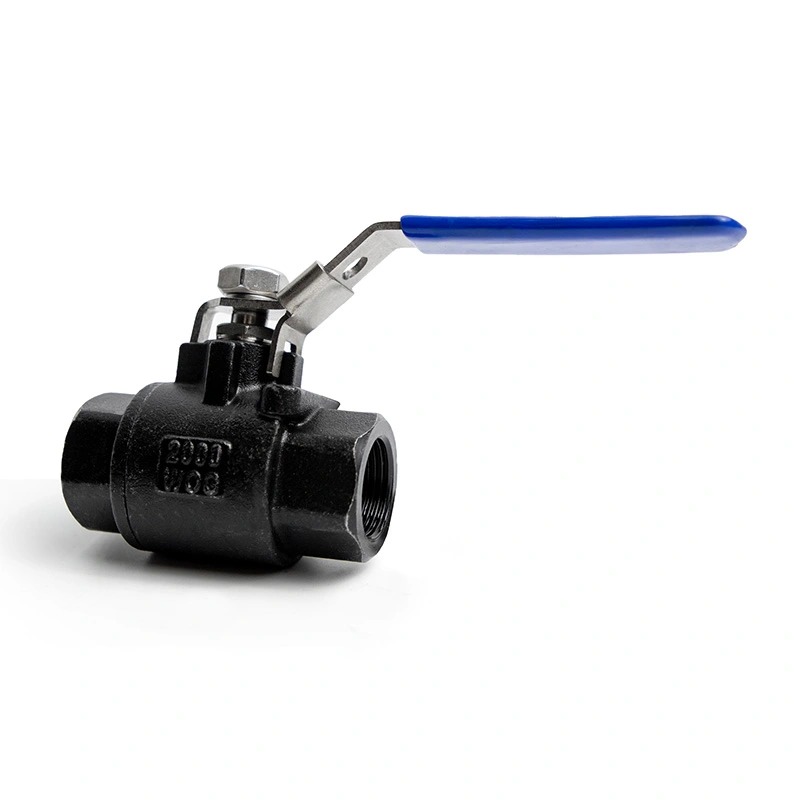

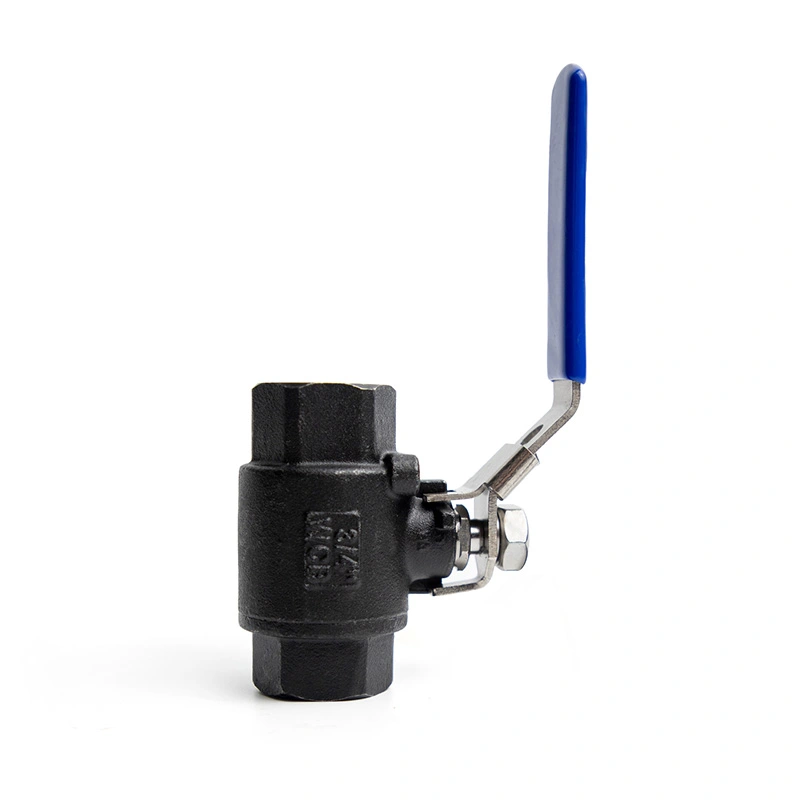

Van bi thép carbon 2PC 2000WOG có thiết bị khóa

Van bi thép carbon Shangtai 2PC 2000WOG có thiết bị khóa được thiết kế để điều khiển bật/tắt đáng tin cậy trong đường ống công nghiệp áp suất cao. Với khả năng chịu áp suất lên tới 1975 PSI, loại van này phù hợp với yêu cầu nước, dầu, khí đốt, khí nén và các ứng dụng chất lỏng công nghiệp tương thích trong điều kiện không bị sốc.

Cấu trúc thân hai mảnh làm cho van dễ sử dụng hơn nhiều thiết kế một mảnh. Khi bảo trì được theo yêu cầu, van có thể được tháo rời thuận tiện hơn, cho phép thay thế chỗ ngồi và các bộ phận bịt kín để kéo dài tuổi thọ sử dụng và giảm chi phí thay thế.

Để đảm bảo chất lượng ổn định, van được kiểm tra qua bốn giai đoạn kiểm soát chất lượng từ thân thô đến thành phẩm:

Kiểm tra phôi nguyên liệu – kiểm tra hình thức, kích thước và tình trạng vật liệu.

Kiểm tra gia công – xác minh ren, bề mặt bịt kín, độ chính xác của lỗ khoan và các kích thước chính.

Kiểm tra lắp ráp – kiểm tra bi, ghế, thân, vòng đệm, tay cầm và thiết bị khóa.

Kiểm tra lần cuối - bao gồm kiểm tra áp suất, kiểm tra rò rỉ, kiểm tra hoạt động, đánh dấu và kiểm tra bao bì.

Quy trình chất lượng nghiêm ngặt này giúp cải thiện tính nhất quán của sản phẩm, giảm tỷ lệ lỗi và cung cấp sản phẩm đáng tin cậy hơn. van cho khách hàng công nghiệp.

*N:Chủ đề kết thúc theo ANSI B 2.1 NPT
*B:Chủ đề kết thúc theo BS21 BSP

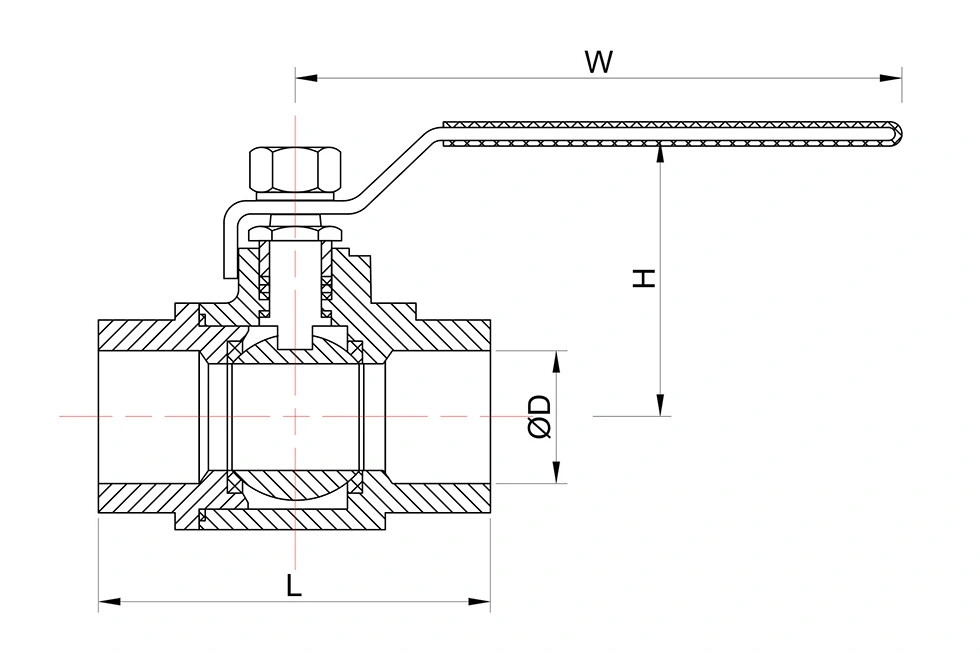

Nguyên lý làm việc của van

Van bi điều khiển dòng chảy bằng cách xoay một quả bóng được khoan chính xác bên trong thân van.

Vị thế mở

Khi tay cầm song song với đường ống, lỗ xuyên qua quả bóng thẳng hàng với đường ống. Chất lỏng đi qua van có sức cản dòng chảy thấp.

Vị trí đóng

Khi tay cầm quay 90 độ, mặt rắn của quả bóng sẽ chặn đường dòng chảy. Những chiếc ghế ép vào bóng để tạo ra một con dấu đóng chặt.

Chức năng khóa

Sau khi van được mở hoặc đóng, thiết bị khóa có thể cố định vị trí tay cầm. Điều này giúp ngăn chặn hoạt động sai, vận hành trái phép hoặc chuyển động vô tình do rung động.

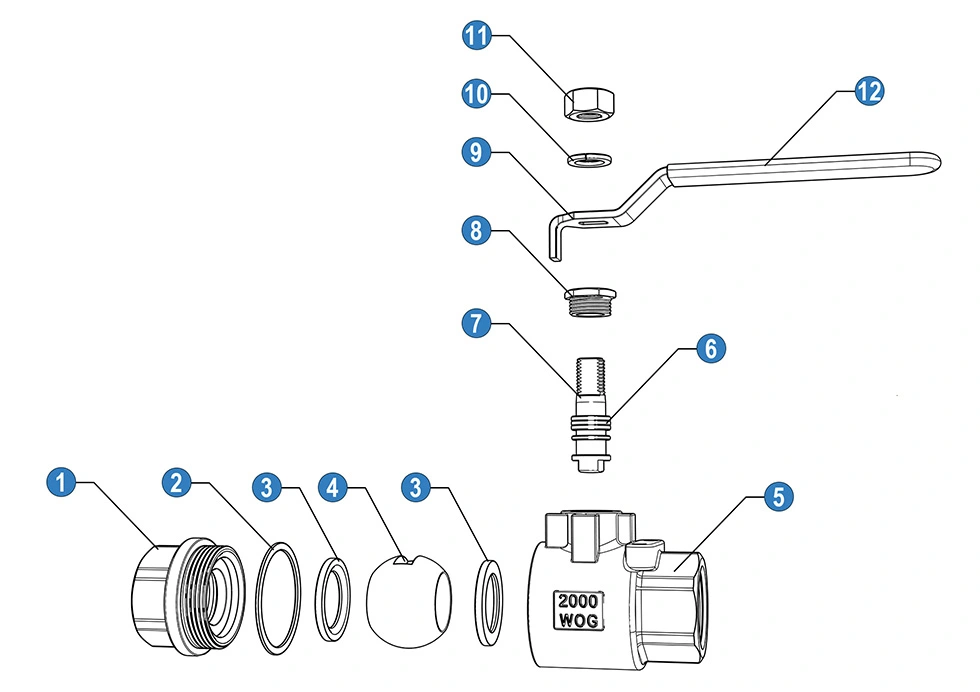

Thiết kế bảo trì hai mảnh

Thân van hai mảnh cho phép tháo lắp dễ dàng hơn so với van một mảnh. Chỗ ngồi, con dấu và các bộ phận niêm phong liên quan có thể được kiểm tra hoặc thay thế khi cần thiết, giúp kéo dài tuổi thọ làm việc của van.

Lưu ý: Van bi được thiết kế chủ yếu để mở hoàn toàn hoặc đóng hoàn toàn. Điều tiết dài hạn không được khuyến khích vì nó có thể làm hỏng bóng và chỗ ngồi.

Các ngành áp dụng và lý do

Lưu ý lựa chọn: Thép carbon bền và tiết kiệm chi phí, nhưng nó không phải là lựa chọn tốt nhất cho các phương tiện có tính ăn mòn cao. Đối với các hóa chất ăn mòn hoặc môi trường biển, nên xem xét lựa chọn thép không gỉ hoặc vật liệu đặc biệt.
