Van cổng thép không gỉ ANSI 150LB

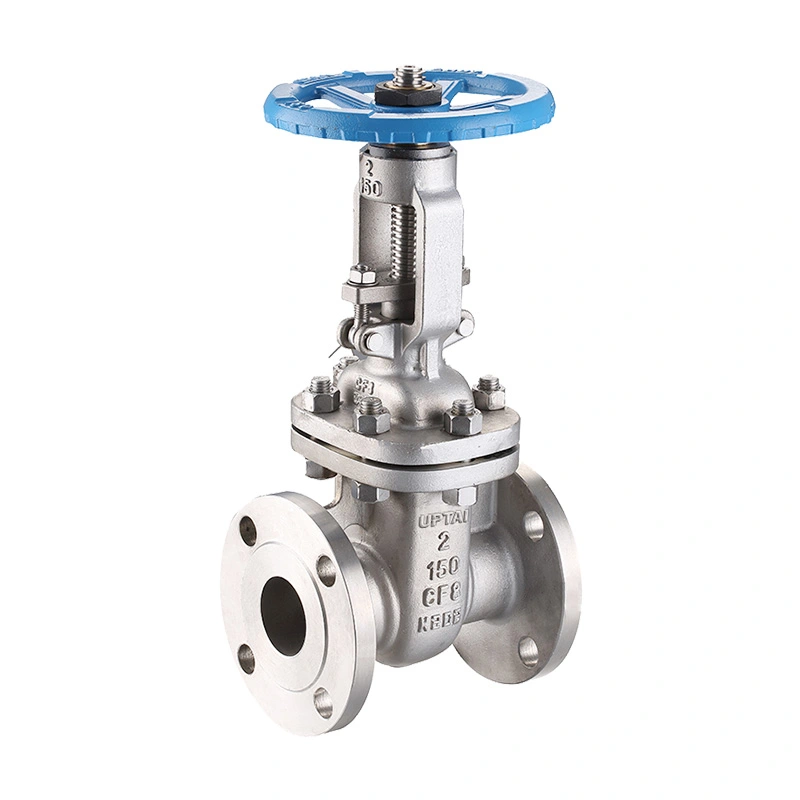

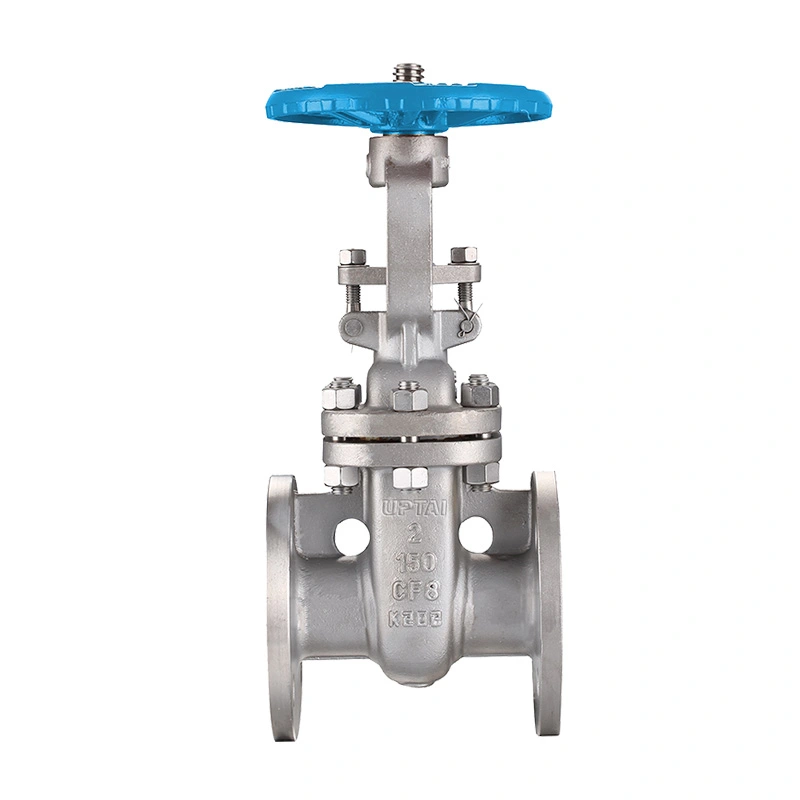

Van cổng thép không gỉ ANSI 150LB được cấu hình để cách ly đường ống, nơi cần có đường dẫn dòng chảy đầy lỗ và thân van bằng thép không gỉ. Cổng di chuyển theo chiều dọc để mở hoặc đóng lối đi, làm cho van này phù hợp với các ứng dụng thường yêu cầu dịch vụ mở hoàn toàn hoặc đóng hoàn toàn thay vì điều tiết liên tục. Cấu hình được liệt kê bao gồm NPS 2" đến 48" và sử dụng vận hành tay quay hoặc bánh răng tùy theo kích thước van.

Shangtai sản xuất van công nghiệp ở Ôn Châu, Chiết Giang, Trung Quốc. Sản xuất van bao gồm chuẩn bị nguyên liệu, gia công, lắp ráp linh kiện, kiểm tra áp suất, kiểm tra, đánh dấu và đóng gói cuối cùng. Cấu hình sản phẩm có thể được xác nhận theo kích thước đường ống, cấp áp suất, môi trường vận hành, nhiệt độ, yêu cầu vật liệu, tiêu chuẩn kết nối và thông số kỹ thuật hiện hành của dự án.

Kích thước chính

Nguyên lý cấu tạo và vận hành van cổng

Van sử dụng bộ phận đóng kiểu cổng di chuyển vuông góc với hướng dòng chảy của đường ống. Khi cổng được nâng lên hoàn toàn, đường dẫn dòng chảy được mở ra; khi cổng được hạ xuống, lối đi sẽ đóng lại. Sự sắp xếp xuyên suốt này thường được lựa chọn để cách ly đường ống trong đó tổn thất áp suất thấp ở vị trí mở hoàn toàn là rất quan trọng.

Van cổng thường được thiết kế để cách ly hơn là điều tiết thông thường. Giữ van mở hoàn toàn hoặc đóng hoàn toàn giúp giảm sự mài mòn không cần thiết trên cổng và bề mặt tiếp xúc. Nếu cần điều chỉnh lưu lượng thì loại van và điều kiện vận hành phải được đánh giá riêng.

Thân và đĩa bằng thép không gỉ

Vật liệu thân và đĩa được liệt kê là ASTM A351 CF8 / CF8M. Các loại thép không gỉ này có thể được lựa chọn cho các dịch vụ công nghiệp trong đó khả năng chống ăn mòn và khả năng tương thích của vật liệu là những cân nhắc quan trọng. Vật liệu thực tế phải phù hợp với môi trường xử lý, nhiệt độ, áp suất và thông số kỹ thuật của dự án.

Thân cây F304 / F316

Thân cây được quy định là ASTM A182 F304 / F316. Thân chuyển lực vận hành từ tay quay hoặc bộ điều khiển bánh răng sang cổng. Việc lựa chọn vật liệu thân van nên được xem xét cùng với thân van, đĩa, mặt tựa, lớp đệm và môi trường xử lý.

Cấu hình 6 chỗ ngồi Stellite

Cấu hình ghế được liệt kê bao gồm ASTM A182 F304 / ASTM A351 CF8M + Stellite 6. Mặt cứng Stellite 6 được sử dụng trên các bề mặt ghế hiện hành, nơi cần có khả năng chống mài mòn và tiếp xúc với ghế nhiều lần. Việc sắp xếp chỗ ngồi chính xác phải được xác nhận theo kích thước van và cấu hình đặt hàng.

Kết nối mặt bích và áp suất lớp 150

Ký hiệu Loại 150 xác định loại áp suất van theo hệ thống đánh giá nhiệt độ áp suất ASME hiện hành. Nó không nên được hiểu là áp suất làm việc cố định 150 PSI. Áp suất làm việc tối đa được liệt kê là 285 PSI, trong khi áp suất cho phép đối với một van cụ thể phụ thuộc vào vật liệu, kích thước, nhiệt độ và mức áp suất-nhiệt độ áp dụng.

Van sử dụng các đầu mặt bích tương thích với RF. Đối với NPS 2" đến 24", tiêu chuẩn kết nối được liệt kê là ASME B16.5, trong khi NPS 26" trở lên được chỉ định với ASME B16.47 Series A. Kích thước mặt bích đường ống, cấp áp suất, lựa chọn miếng đệm, bố trí bu lông và tình trạng bề mặt phải được kiểm tra trước khi lắp đặt.

Lựa chọn kích thước và vận hành van

Phương pháp vận hành thay đổi theo kích thước van. Cấu hình được liệt kê sử dụng tay quay cho các van từ 2" ​​đến 16" và bộ điều khiển bánh răng cho kích thước 18" và lớn hơn. Van lớn hơn thường yêu cầu mô-men xoắn vận hành lớn hơn, làm cho cơ cấu bánh răng phù hợp để vận hành thủ công các van đường ống có đường kính lớn hơn.

Vận hành tay quay

Vận hành bằng tay quay cung cấp khả năng điều khiển cục bộ trực tiếp cho các kích cỡ van 2" đến 16" được chỉ định. Người vận hành nên quay tay quay theo hướng đóng mở của van và không nên dùng ngoại lực quá mạnh để vượt qua lực cản bất thường.

Người vận hành thiết bị

Các van từ 18" trở lên được chỉ định với bộ vận hành bánh răng. Hộp số mang lại lợi thế cơ học để mở và đóng các van lớn hơn và có thể hữu ích khi hoạt động bằng tay quay trực tiếp sẽ yêu cầu lực vận hành quá mức.

Những cân nhắc về dịch vụ của NACE

Cấu hình được liệt kê tham chiếu NACE MR0175 / ISO 15156. Các tiêu chuẩn này liên quan đến yêu cầu vật liệu đối với thiết bị tiếp xúc với môi trường cụ thể có chứa hydro sunfua trong sản xuất dầu khí. Khả năng ứng dụng của NACE phải được xác nhận dựa trên môi trường dịch vụ thực tế, yêu cầu vật liệu, áp suất, nhiệt độ và thông số kỹ thuật của dự án thay vì chỉ giả định từ mô hình van.

Đối với các ứng dụng dịch vụ chua, việc lựa chọn vật liệu và yêu cầu về độ cứng có thể rất quan trọng. Do đó, cấu hình van hoàn chỉnh, bao gồm các vật liệu chịu áp, tấm trang trí, mặt tựa, thân van và các bộ phận bị ướt khác, cần được xem xét dựa trên các yêu cầu hiện hành của dự án trước khi đặt hàng.

Các ngành áp dụng

Hệ thống dầu khí

Được sử dụng để cách ly đường ống trong các ứng dụng thượng nguồn, trung nguồn, lọc dầu và hóa dầu trong đó vật liệu thép không gỉ và cấp áp suất được chọn tương thích với các điều kiện dịch vụ.

Xử lý hóa chất

Thích hợp để cách ly hóa chất tương thích và chất lỏng xử lý. Các lựa chọn thân, đĩa, thân, đế và các vật liệu khác phải được kiểm tra dựa trên thành phần hóa học, nồng độ, nhiệt độ vận hành và áp suất.

Nước và Nước thải

Áp dụng cho các đường ống phân phối, xử lý, tiện ích và xử lý nước đã chọn, nơi cần có van cách ly có mặt bích.

Hệ thống điện và tiện ích

Có thể được sử dụng để cách ly trong các đường ống tiện ích công nghiệp, hệ thống liên quan đến điện, dịch vụ HVAC và các ứng dụng chất lỏng tương thích khác trong giới hạn áp suất và nhiệt độ quy định.

Cân nhắc lựa chọn

Kích thước đường ống:Xác nhận kích thước ống danh nghĩa và kích thước van yêu cầu trước khi đặt hàng. Các van có đường kính lớn cũng cần được kiểm tra xem có không gian lắp đặt và vận hành sẵn có hay không.

Lớp áp lực:Xác nhận rằng Loại 150 và áp suất làm việc tối đa được liệt kê phù hợp với áp suất đường ống thực tế ở nhiệt độ vận hành.

Khả năng tương thích trung bình:Kiểm tra tính tương thích của thân, đĩa, thân, đế, vòng đệm và các vật liệu ướt khác bằng thép không gỉ với môi trường xử lý.

Tiêu chuẩn kết nối:Xác minh tiêu chuẩn mặt bích, mặt RF, bố trí lỗ bu lông, loại đệm và các yêu cầu mặt đối mặt so với bản vẽ đường ống.

Phương thức vận hành:Xác nhận xem có cần vận hành tay quay hoặc bánh răng hay không tùy theo kích thước van, vị trí lắp đặt, không gian vận hành sẵn có và mô-men xoắn vận hành cần thiết.

Yêu cầu dịch vụ chua:Nếu van được thiết kế cho khí chua hoặc khí H khác₂Dịch vụ chứa S, cung cấp NACE hiện hành hoặc thông số kỹ thuật của dự án để xác nhận vật liệu và sản xuất.

Cài đặt và bảo trì

Trước khi lắp đặt, hãy kiểm tra van, mặt bích, bề mặt bịt kín và vỏ bảo vệ xem có bị hư hỏng khi vận chuyển không. Đường ống phải được căn chỉnh hợp lý để tải trọng ống bên ngoài không bị truyền đi một cách không cần thiết.

Câu hỏi thường gặp

Câu 1: Van cổng khác với van bi trong cách ly đường ống như thế nào?

Van cổng sử dụng cổng chuyển động tuyến tính để đóng hoặc mở đường ống, còn van bi sử dụng bi quay. Van cổng thường được chọn để cách ly đường ống lớn hơn, nơi cần có đường dẫn dòng chảy thẳng và khả năng chống dòng chảy tương đối thấp ở vị trí mở hoàn toàn.

Câu 2: Van cổng khó vận hành cần kiểm tra những gì?

Kiểm tra xem đường ống có được căn chỉnh chính xác hay không, thân và cơ cấu vận hành có sạch và được bôi trơn như quy định hay không và liệu áp suất hoặc cặn lắng quá mức có ảnh hưởng đến chuyển động của cổng hay không. Nếu lực cản bất thường vẫn còn, van phải được cách ly và kiểm tra thay vì buộc phải dùng đòn bẩy bên ngoài bổ sung.

Câu 3: Van cổng inox nên được bảo quản như thế nào trước khi lắp đặt?

Van phải được bảo quản ở nơi sạch sẽ và khô ráo với các bộ phận bảo vệ mặt bích được giữ đúng vị trí. Tránh tiếp xúc với các chất ăn mòn, độ ẩm quá cao, va đập và nhiễm bẩn bề mặt bịt kín bên trong. Các van lớn cũng cần được hỗ trợ thích hợp trong quá trình bảo quản và vận chuyển.

Câu hỏi 4: Điều gì có thể gây rò rỉ sau khi lắp đặt van cổng?

Các nguyên nhân có thể bao gồm bề mặt bịt kín bị hỏng, lắp đặt miếng đệm không phù hợp, vật lạ bên trong van, thao tác đóng không chính xác hoặc các vấn đề về căn chỉnh đường ống. Nguyên nhân thực tế cần được xác định thông qua kiểm tra và thử áp suất sau khi hệ thống đã được cách ly an toàn.

Câu hỏi 5: Van cổng thép không gỉ ANSI 150LB có thể được cung cấp theo bản vẽ đường ống không?

Đúng. Kích thước van, kích thước mặt đối mặt, bố trí mặt bích, vị trí vận hành, cấu hình vật liệu và các yêu cầu kết nối khác có thể được xem xét dựa trên bản vẽ đường ống trước khi sản xuất. Điều này đặc biệt hữu ích cho các van thay thế và các dự án có kích thước lắp đặt cố định.

Q6: Van có thể được sử dụng để thay thế cho van cổng hiện có không?

Có, miễn là van thay thế phù hợp với kích thước yêu cầu, cấp áp suất, kích thước mặt đối mặt, kết nối mặt bích, thông số kỹ thuật vật liệu, phương pháp vận hành và không gian lắp đặt. Bản vẽ van hiện có, thông tin trên bảng tên hoặc dữ liệu kích thước có thể được sử dụng để xác nhận cấu hình.

Câu 7: Làm thế nào để duy trì tuổi thọ của van?

Vận hành van trong giới hạn áp suất và nhiệt độ quy định, tránh đạp xe lặp đi lặp lại không cần thiết, giữ thân và cơ cấu vận hành ở tình trạng phù hợp và kiểm tra van định kỳ theo lịch bảo trì đường ống. Bất kỳ sự rò rỉ bất thường hoặc điện trở hoạt động nào đều phải được điều tra kịp thời.

Q8: Thông tin kỹ thuật nào cần được xác nhận trước khi đặt hàng?

Thông tin chính bao gồm kích thước danh nghĩa, cấp áp suất, kết nối cuối, kích thước mặt đối mặt, vật liệu thân và trang trí, cấu hình ghế, phương pháp vận hành, môi trường dịch vụ, áp suất, nhiệt độ, tiêu chuẩn áp dụng và bất kỳ yêu cầu kiểm tra hoặc tài liệu đặc biệt nào.
