Van cổng thép carbon rèn 800LB

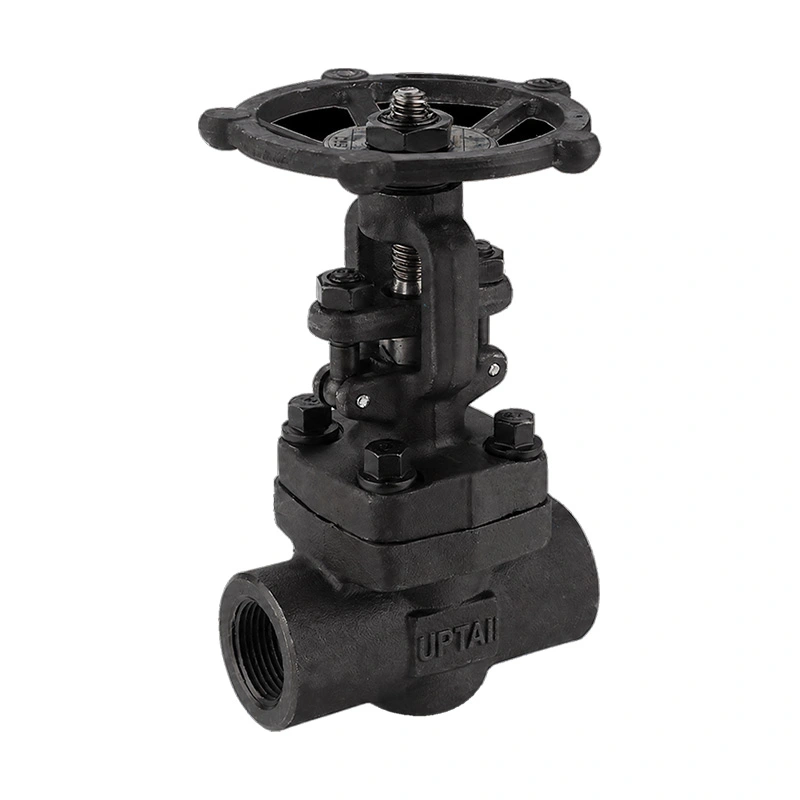

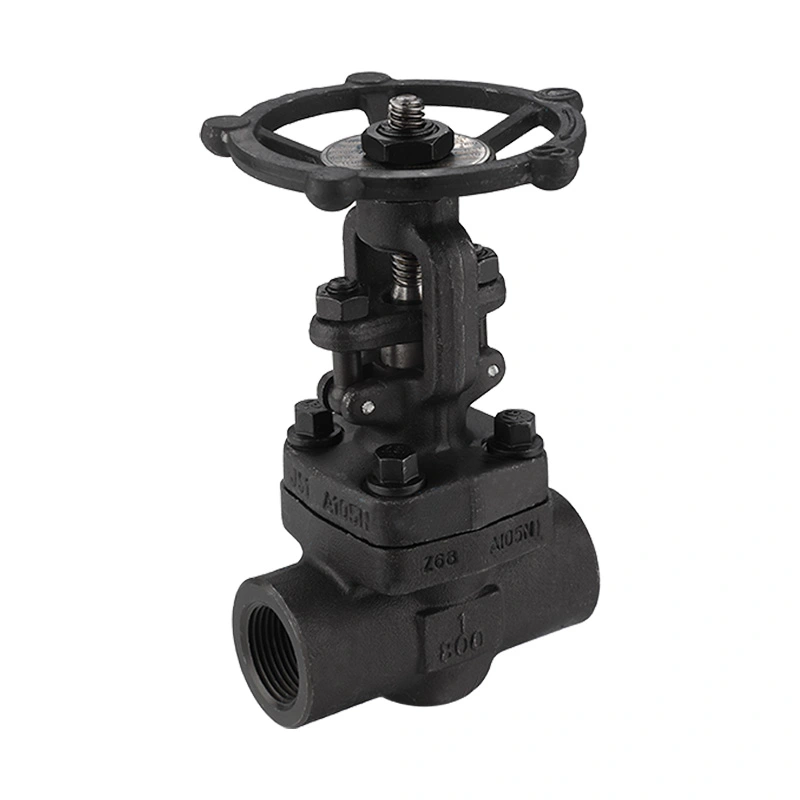

Van cổng thép carbon rèn 800LB là van cổng rèn cho đường ống công nghiệp có lỗ khoan nhỏ. Nó sử dụng thân máy theo tiêu chuẩn ASTM A105N, bố trí thân OS&Y, nắp ca-pô được bắt vít và vận hành bằng tay quay. Các kết nối NPT, BSP và ổ cắm có sẵn cho các cấu hình đường ống khác nhau.

Shangtai sản xuất van công nghiệp ở Ôn Châu, Chiết Giang, Trung Quốc. Quá trình sản xuất bao gồm gia công, lắp ráp, kiểm tra áp suất, kiểm tra, đánh dấu và đóng gói. Thông số kỹ thuật của van có thể được xác nhận từ các yêu cầu về kích thước, kết nối, môi trường, áp suất, nhiệt độ và vật liệu cần thiết.

Kích thước chính

Xây dựng van

Thân van được làm từ thép carbon rèn ASTM A105N. Nắp ca-pô được bắt vít vào thân máy, cho phép tiếp cận các bộ phận bên trong sau khi đường dây đã được cách ly và giảm áp suất.

Thân hệ điều hành & Y

Thiết kế Vít và Yoke bên ngoài đặt thân bên ngoài thân van. Chuyển động của thân van có thể được nhìn thấy trong quá trình vận hành, điều này cũng cung cấp dấu hiệu trực quan đơn giản về vị trí van.

Nêm rắn

Nêm di chuyển theo chiều dọc để đóng lối đi. Van cổng được thiết kế cho dịch vụ cách ly và thường được vận hành ở vị trí mở hoàn toàn hoặc đóng hoàn toàn.

Vật liệu thân và ghế

Vật liệu thân được liệt kê là ASTM A182 F6a. Đĩa có sẵn ở tiêu chuẩn ASTM A-276 Gr. 420 với cấu hình mặt cứng Stellite 6 tùy chọn, trong khi vật liệu ghế được liệt kê là ASTM A-276 Gr. 410.

Áp suất và nhiệt độ

Van được xếp hạng CL800 với áp suất làm việc tối đa được liệt kê là 1975 PSI. Áp suất làm việc áp dụng phụ thuộc vào nhiệt độ, vật liệu, kích thước và mức áp suất-nhiệt độ liên quan. Nên chọn van bằng cách sử dụng các điều kiện vận hành thực tế thay vì chỉ sử dụng loại áp suất.

Phạm vi nhiệt độ được liệt kê là -29°c + 425°c. Chỗ ngồi, thân, bao bì và các vật liệu bên trong khác phải được kiểm tra tính tương thích khi sử dụng van ở nhiệt độ cao.

Tùy chọn kết nối kết thúc

Van có thể được cung cấp với các đầu NPT, BSP hoặc đầu hàn ổ cắm. Kết nối phải phù hợp với thông số kỹ thuật của đường ống và phương pháp lắp đặt.

NPT

Các đầu ren NPT được chỉ định theo tiêu chuẩn kết nối ASME B1.20.1 được liệt kê. Kích thước ren và các thành phần giao phối phải được kiểm tra trước khi lắp đặt.

BSP

Đầu BSP có sẵn cho các hệ thống đường ống sử dụng ren BSP tương thích. Cấu hình chủ đề cần thiết phải được xác nhận khi đặt hàng.

Ổ cắm hàn

Các đầu hàn dạng ổ cắm thích hợp cho đường ống có lỗ khoan nhỏ, nơi cần có kết nối hàn. Quy trình hàn phải tuân theo thông số kỹ thuật đường ống hiện hành.

Yêu cầu NACE

Danh sách thông số kỹ thuật NACE MR0175 / ISO 15156. Đối với các ứng dụng dịch vụ chua, vật liệu van và yêu cầu sản xuất phải được xem xét dựa trên điều kiện dịch vụ thực tế và thông số kỹ thuật của dự án.

Khi cần phải tuân thủ NACE, các loại vật liệu cần thiết, giới hạn độ cứng, yêu cầu kiểm tra và tài liệu phải được xác nhận trước khi sản xuất.

Ứng dụng điển hình

Dầu khí:Các điểm cách ly lỗ khoan nhỏ ở đường ống thượng nguồn, hạ lưu và xử lý.

Lọc và hóa dầu:Dây chuyền xử lý, đường ống tiện ích và kết nối thiết bị yêu cầu cách ly thủ công.

Phát điện:Các đường dây hơi, nồi hơi và tiện ích được lựa chọn trong giới hạn áp suất và nhiệt độ quy định.

Thiết bị công nghiệp:Các cụm đường ống nhỏ gọn và thiết bị xử lý sử dụng các kết nối ren hoặc ổ cắm.

Điểm tuyển chọn

Xác nhận kích thước van, loại kết nối, áp suất vận hành, nhiệt độ, môi trường và yêu cầu vật liệu trước khi đặt hàng. Đối với các ứng dụng dịch vụ chua, hãy cung cấp thông số kỹ thuật NACE hiện hành. Đối với kết nối ren, hãy xác nhận loại và kích thước ren. Đối với các kết nối hàn ổ cắm, hãy xác nhận kích thước ống và các yêu cầu hàn.

Van được thiết kế để cách ly. Nếu ứng dụng yêu cầu điều chỉnh lưu lượng liên tục thì phương pháp vận hành và loại van cần được xem xét trước khi lựa chọn.

Cài đặt và bảo trì

Kiểm tra van và các đầu nối trước khi lắp đặt. Giữ các bề mặt bên trong sạch sẽ và chỉ tháo vỏ bảo vệ khi van đã sẵn sàng lắp đặt.

Các kết nối ren phải được lắp ráp bằng phương pháp bịt kín được chỉ định mà không siết chặt quá mức. Đối với các phiên bản hàn ổ cắm, quy trình hàn phải kiểm soát nhiệt đầu vào và tuân theo các yêu cầu về đường ống hiện hành.

Sau khi lắp đặt, hãy vận hành tay quay và kiểm tra hành trình đóng và mở hoàn chỉnh. Trước khi bảo trì, cô lập và giảm áp suất đường ống. Việc kiểm tra phải bao gồm thân xe, khu vực đóng gói, kết nối nắp ca-pô, tay quay và bề mặt bịt kín.

Kiểm tra và tài liệu

Van được thiết kế và sản xuất theo API 602, với API 598 được quy định cho việc thử nghiệm và kiểm tra. Việc kiểm tra có thể bao gồm kiểm tra vật liệu, kiểm tra kích thước, kiểm tra vỏ, kiểm tra rò rỉ chỗ ngồi, kiểm tra vận hành và kiểm tra lần cuối.

Thông tin vật liệu, dữ liệu kích thước, bản vẽ, hồ sơ kiểm tra và tài liệu kiểm tra có thể được cung cấp theo yêu cầu đặt hàng.
