Van cầu mặt bích tiêu chuẩn ANSI

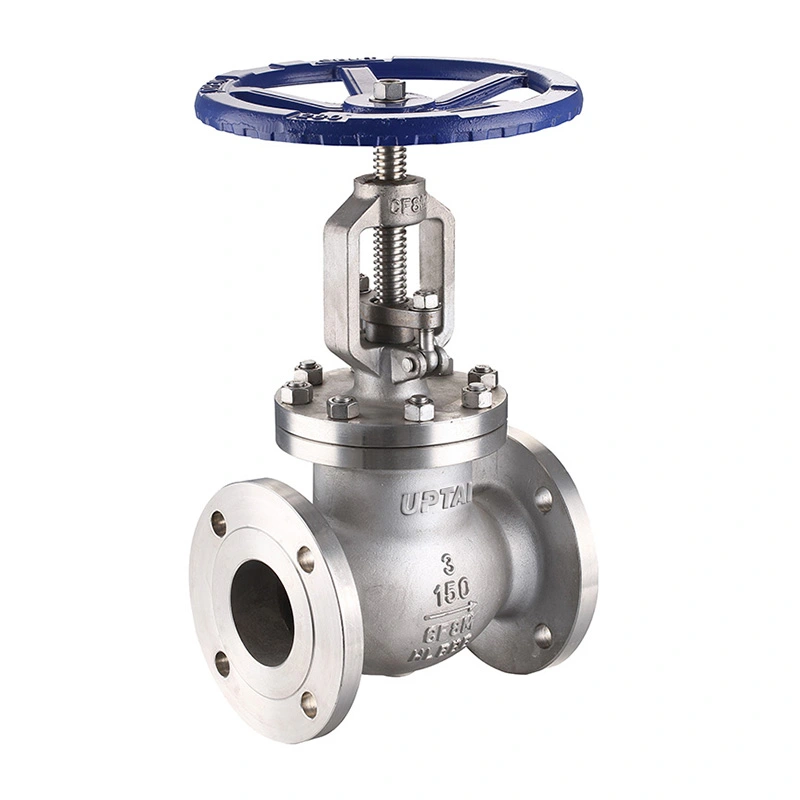

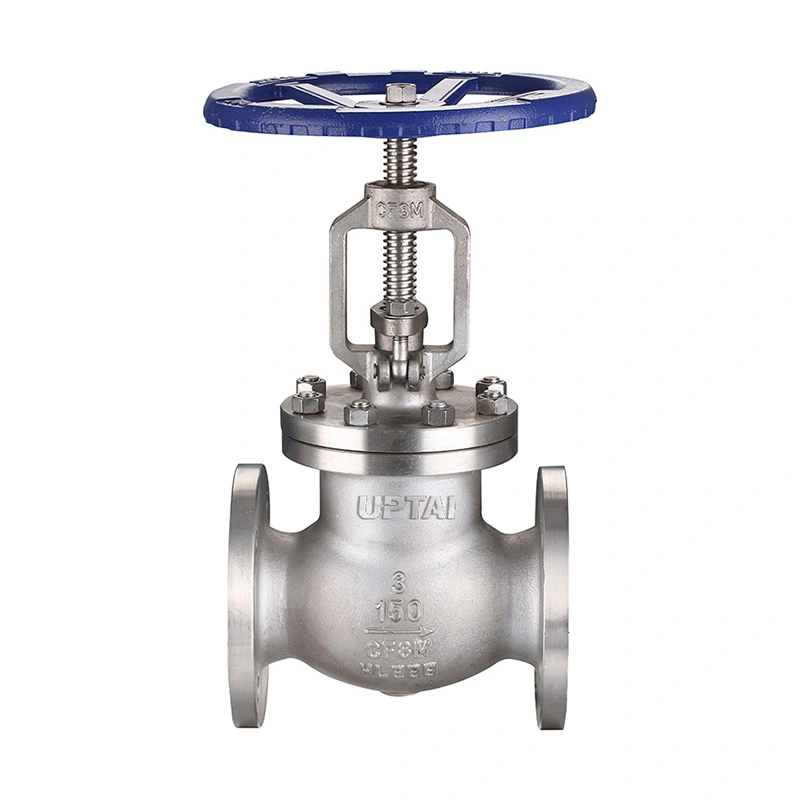

Van cầu mặt bích tiêu chuẩn ANSI là van cầu bằng thép không gỉ Loại 150 dành cho đường ống công nghiệp, nơi cần phải điều chỉnh và ngắt dòng chảy. Đĩa của nó di chuyển về phía trước và ra khỏi chỗ ngồi để thay đổi diện tích dòng chảy, làm cho van phù hợp với các ứng dụng yêu cầu điều chỉnh dòng chảy được kiểm soát nhiều hơn so với van cách ly đơn giản.

Shangtai cung cấp cho van này các đầu mặt bích và hoạt động bằng tay quay tương thích với RF. Cấu hình có sẵn bao gồm vật liệu thân và đĩa CF8/CF8M, thân F304/F316 và các tùy chọn ghế được liệt kê. Van có sẵn các kích cỡ từ 2" ​​đến 18" cho đường ống công nghiệp và thiết bị xử lý.

Kích thước chính

Thiết kế van

Đĩa và Ghế

Đĩa di chuyển dọc theo trục van và đóng lại để ngăn dòng chảy. Nâng đĩa lên sẽ làm tăng đường dẫn dòng chảy, trong khi hạ đĩa xuống sẽ làm giảm hoặc đóng đường dẫn. Chuyển động tuyến tính này cho phép van được sử dụng cho cả dịch vụ tiết lưu và ngắt.

Vật liệu thép không gỉ

Thân và đĩa có sẵn theo tiêu chuẩn ASTM A351 CF8 hoặc CF8M. Các tùy chọn thân bao gồm ASTM A182 F304 và F316. Vật liệu làm ghế được chỉ định là ASTM A182 F304 và ASTM A351 CF8M với Stellite 6. Sự kết hợp vật liệu được chọn phải phù hợp với môi trường xử lý và nhiệt độ vận hành.

Vận hành tay quay

Tay quay cung cấp khả năng điều khiển thủ công vị trí đĩa. Van có thể được mở, đóng hoặc điều chỉnh đến vị trí trung gian theo yêu cầu của quy trình. Nếu tay quay trở nên khó vận hành thì không nên ép van.

Kết nối mặt bích

Van sử dụng các đầu mặt bích tương thích RF để kết nối với mặt bích đường ống phù hợp. Tiêu chuẩn kết nối được chỉ định là ASME B16.5, trong khi kích thước mặt đối mặt tuân theo yêu cầu ASME B16.10 được liệt kê.

Việc lắp đặt mặt bích cho phép tháo van ra khỏi đường ống mà không cần cắt đường ống. Trước khi lắp đặt, hãy kiểm tra kích thước mặt bích, cấp áp suất, miếng đệm, bu lông và kích thước mặt đối mặt. Đường ống phải được căn chỉnh hợp lý để tránh đặt tải cơ học quá mức lên van.

Áp suất và nhiệt độ

Van được chỉ định là CL150 với áp suất làm việc tối đa là 285 PSI. Định mức nhiệt độ áp suất thay đổi tùy theo vật liệu và nhiệt độ vận hành, do đó, điều kiện sử dụng thực tế cần được xem xét khi lựa chọn van.

Phạm vi nhiệt độ được liệt kê là -29°C đến +120°C. Chỗ ngồi và các bộ phận bịt kín khác đặc biệt quan trọng khi van được sử dụng gần giới hạn nhiệt độ.

Đối với dịch vụ hơi nước, nước nóng, dầu, khí đốt và hóa chất, cần kiểm tra nhiệt độ trung bình, áp suất và khả năng tương thích vật liệu với cấu hình van đã chọn.

Dịch vụ NACE

Thông số kỹ thuật bao gồm NACE MR0175 / ISO 15156. Trong trường hợp van được thiết kế cho các ứng dụng dịch vụ chua, cấp vật liệu và các yêu cầu NACE hiện hành cần phải phù hợp với điều kiện dịch vụ thực tế.

Đối với các ứng dụng như vậy, đặc điểm kỹ thuật của dự án cũng có thể xác định các yêu cầu về tình trạng vật liệu, độ cứng, kiểm tra và tài liệu hỗ trợ.

Ứng dụng

Dòng Steam và tiện ích:Được sử dụng để điều chỉnh và ngắt dòng chảy trong đường ống hơi, nước ngưng và đường ống tiện ích tương thích.

Dầu khí:Được sử dụng trong các dây chuyền xử lý và tiện ích nơi cần phải kiểm soát hoặc cách ly dòng chảy thủ công.

Hệ thống hóa dầu:Thích hợp cho dầu, khí đốt và chất lỏng xử lý tương thích khi cần tiết lưu hoặc ngắt.

Xử lý nước:Được sử dụng trong đường ống xử lý và tiện ích để kiểm soát môi trường nước và chất lỏng tương thích.

Phát điện:Áp dụng cho đường ống phụ trợ và tiện ích đã chọn trong phạm vi áp suất và nhiệt độ quy định.

Đường ống công nghiệp tổng hợp:Được sử dụng trên thiết bị xử lý, hệ thống bơm và các đường ống khác cần điều chỉnh lưu lượng thủ công.

Lựa chọn và cài đặt

Việc lựa chọn van bắt đầu với kích thước đường ống, cấp áp suất, mức trung bình, áp suất vận hành và nhiệt độ. Vật liệu thân, đĩa, thân và mặt ngồi sau đó được lựa chọn theo các điều kiện sử dụng.

Đối với các ứng dụng thay thế, nên so sánh kích thước van hiện tại, kích thước mặt bích, chiều dài mặt đối mặt và cách bố trí vận hành với van mới trước khi đặt hàng.

Trong quá trình lắp đặt, giữ sạch các mặt bích và sử dụng miếng đệm và bu lông được chỉ định. Sau khi lắp van, hãy kiểm tra hoạt động của tay quay và xác nhận rằng đĩa có thể di chuyển hết phạm vi mà không có lực cản bất thường.

Kiểm tra và kiểm tra

Kiểm tra vật liệu

Vật liệu thân xe và trang trí được kiểm tra theo cấp độ và thông tin đặt hàng được chỉ định. Hồ sơ vật liệu có thể được cung cấp khi được yêu cầu.

Kiểm tra kích thước

Các kích thước mặt đối mặt, kích thước mặt bích và các kích thước gia công chính khác được kiểm tra theo thông số kỹ thuật hiện hành của sản phẩm.

Kiểm tra áp suất và chỗ ngồi

Việc kiểm tra vỏ và chỗ ngồi được thực hiện theo các yêu cầu kiểm tra đã chỉ định. Kết quả kiểm tra và tiêu chí chấp nhận có thể được ghi lại theo yêu cầu đặt hàng.

Kiểm tra lần cuối

Trước khi vận chuyển, van được kiểm tra tình trạng thân van, bề mặt mặt bích, hoạt động của tay quay, dấu hiệu nhận dạng và lắp ráp tổng thể.

Bao bì

Mặt bích và các bề mặt kết nối khác được bảo vệ trước khi đóng gói. Van được đóng gói theo kích thước và phương thức vận chuyển để giảm nguy cơ va đập và ô nhiễm trong quá trình vận chuyển.

Bao bì xuất khẩu có thể bao gồm thùng carton, vật liệu bảo vệ và vỏ gỗ dán tùy theo kích thước van và yêu cầu vận chuyển. Đánh dấu sản phẩm và tài liệu vận chuyển có thể được chuẩn bị theo đơn đặt hàng.

Câu hỏi thường gặp

Câu 1: Van cầu mặt bích tiêu chuẩn ANSI dùng để làm gì?

Van cầu mặt bích tiêu chuẩn ANSI được sử dụng để điều chỉnh và tắt các chất lỏng tương thích trong đường ống công nghiệp. Thiết kế đĩa và chỗ ngồi cho phép điều chỉnh dòng chảy trong quá trình vận hành, làm cho nó phù hợp với các ứng dụng yêu cầu kiểm soát dòng chảy.

Câu 2: Sự khác biệt giữa van cầu và van cổng là gì?

Van cầu sử dụng một đĩa di chuyển về phía ghế và thường được sử dụng để điều chỉnh lưu lượng và tiết lưu. Van cổng di chuyển cổng ra khỏi đường dẫn dòng chảy và thường được sử dụng để cách ly thay vì điều tiết liên tục.

Câu 3: Tại sao các đầu mặt bích được sử dụng trên loại van này?

Các đầu mặt bích cung cấp một kết nối bắt vít với đường ống và cho phép tháo van để bảo trì mà không cần cắt đường ống. Chúng thường được sử dụng trên các hệ thống đường ống công nghiệp nơi yêu cầu kích thước mặt bích được tiêu chuẩn hóa.

Q4: Những vật liệu nào có sẵn?

Cấu hình được liệt kê bao gồm CF8/CF8M cho thân và đĩa, F304/F316 cho thân và các tùy chọn vật liệu mặt ngồi được chỉ định. Các vật liệu khác có thể được xem xét theo môi trường hoạt động và nhiệt độ.

Câu 5: Van có thể sử dụng được cho hơi nước không?

Có, miễn là áp suất, nhiệt độ và cấu hình vật liệu nằm trong giới hạn vận hành được chỉ định. Chỗ ngồi và vật liệu bịt kín phải được kiểm tra các điều kiện hơi nước thực tế.

Q6: Cần có thông tin gì để chọn đúng van?

Thông tin quan trọng bao gồm kích thước đường ống, cấp áp suất, tiêu chuẩn mặt bích, môi trường, áp suất vận hành, nhiệt độ, yêu cầu vật liệu và bất kỳ yêu cầu NACE hoặc yêu cầu cụ thể nào của dự án.

Q7: Van nên được bảo trì như thế nào?

Kiểm tra tay quay, thân, khu vực đóng gói, kết nối mặt bích và tình trạng bịt kín trong quá trình bảo trì định kỳ. Nếu xảy ra rò rỉ hoặc lực cản vận hành bất thường, hãy cách ly và giảm áp suất đường ống trước khi kiểm tra.
