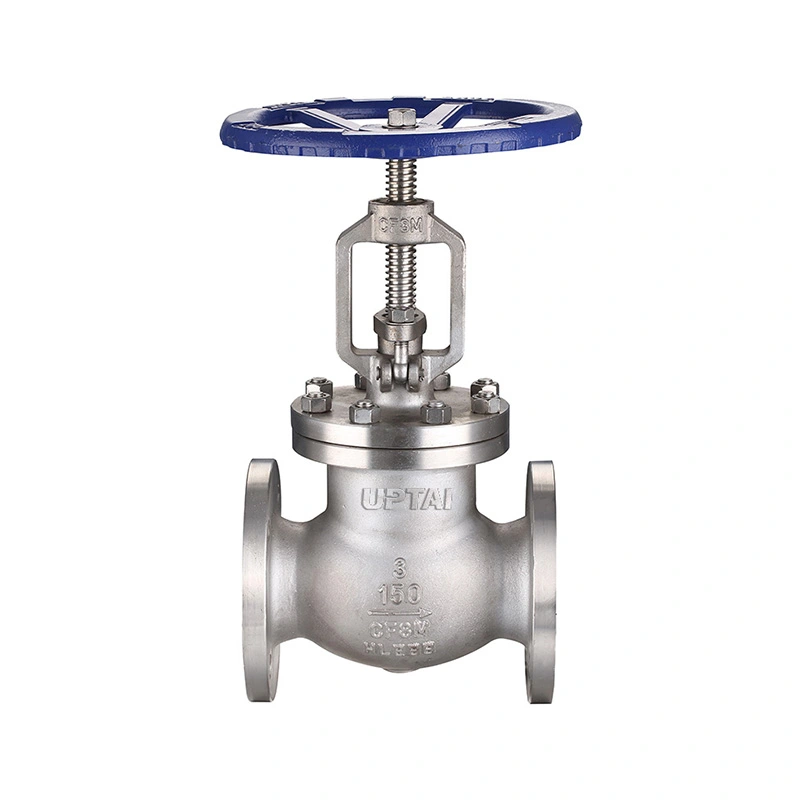

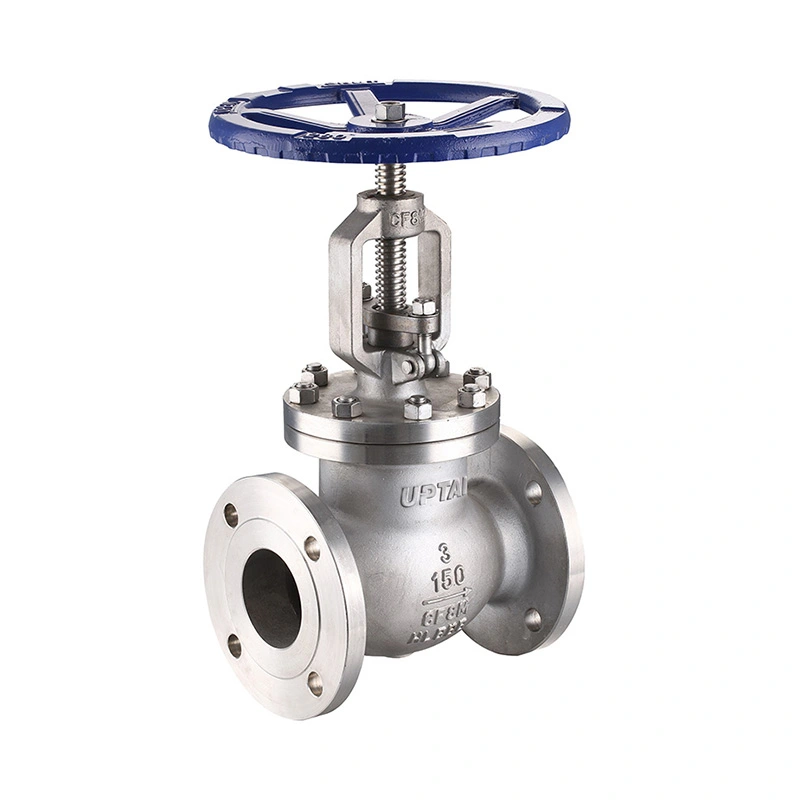

Van cầu mặt bích bằng thép không gỉ loại 150

Van cầu mặt bích bằng thép không gỉ rèn loại 150 là van cầu bằng thép không gỉ được rèn cho đường ống công nghiệp và thiết bị xử lý. Nó sử dụng một đĩa chuyển động tuyến tính để ngắt và điều chỉnh dòng chảy, với các đầu có mặt bích tương thích với RF và vận hành bằng tay quay. Van có kích thước 1/2" đến 2" với các tùy chọn vật liệu F304 và F316.

Vật liệu thân, đĩa, thân và đế rèn có thể được lựa chọn theo môi trường làm việc, áp suất và nhiệt độ. Thông số kỹ thuật của van cũng bao gồm các yêu cầu NACE MR0175 / ISO 15156 đối với các điều kiện sử dụng hiện hành.

Kích thước chính

Điều kiện xây dựng và dịch vụ

Thân van được làm từ thép không gỉ rèn ASTM A182 F304 hoặc F316. Đĩa di chuyển dọc theo trục van và đóng vào ghế. Xoay tay quay sẽ thay đổi vị trí đĩa, cho phép sử dụng van để ngắt hoặc điều chỉnh lưu lượng có kiểm soát.

Đĩa có sẵn theo tiêu chuẩn ASTM A182 F304 hoặc ASTM A182 F316 với tùy chọn STL#6 như được liệt kê trong thông số kỹ thuật. Thân và chỗ ngồi có sẵn trong F304 hoặc F316. Việc lựa chọn vật liệu phải tính đến chất lỏng của quá trình, nồng độ, nhiệt độ vận hành và các điều kiện ăn mòn.

Van được xếp hạng CL150 với áp suất làm việc tối đa được liệt kê là 285 PSI. Phạm vi nhiệt độ được chỉ định là -29oC + 425oC. Áp suất thực tế cho phép phải được kiểm tra so với mức áp suất-nhiệt độ áp dụng ở nhiệt độ vận hành.

Kết nối mặt bích và ứng dụng

Van cầu mặt bích bằng thép không gỉ rèn loại 150 sử dụng các đầu mặt bích tương thích RF với ASME B16.5 được chỉ định cho tiêu chuẩn kết nối. Kết nối mặt bích cho phép van được bắt vít vào mặt bích đường ống phù hợp và được tháo ra khi cần kiểm tra hoặc bảo trì.

Trước khi lắp đặt, hãy kiểm tra kích thước mặt bích, cấp áp suất, miếng đệm, bu lông và kích thước mặt đối mặt. Đường ống phải được căn chỉnh chính xác để tránh tải cơ học quá mức lên kết nối van.

Van có thể được sử dụng trong dầu khí, hóa dầu, xử lý hóa chất, tiện ích công nghiệp và các hệ thống đường ống khác, nơi yêu cầu kết cấu thép không gỉ và kiểm soát dòng chảy thủ công. Môi trường phù hợp có thể bao gồm nước, hơi nước, không khí, dầu và chất lỏng xử lý tương thích trong giới hạn áp suất, nhiệt độ và vật liệu quy định.

Van cầu thường có độ giảm áp suất cao hơn van cách ly thẳng do đường dẫn dòng chảy bên trong. Trường hợp van sẽ được sử dụng để điều chỉnh dòng chảy liên tục thì tốc độ dòng chảy yêu cầu, độ giảm áp suất và tần số vận hành phải được xem xét trong quá trình định cỡ.

Lựa chọn, kiểm tra và câu hỏi thường gặp

Khi đặt hàng, hãy cung cấp kích thước van, cấp áp suất, tiêu chuẩn mặt bích, môi trường, áp suất vận hành, nhiệt độ, vật liệu thân và vật liệu trang trí, số lượng và bất kỳ yêu cầu kiểm tra hoặc tài liệu đặc biệt nào. Đối với các ứng dụng thay thế, bản vẽ van hiện có, thông tin trên bảng tên hoặc kích thước mặt đối mặt có thể được sử dụng để xác nhận cấu hình.

Thông số kỹ thuật liệt kê API 602 cho thiết kế và sản xuất, ASME B16.10 cho kích thước trực diện, ASME B16.34 cho xếp hạng áp suất-nhiệt độ và API 598 cho thử nghiệm và kiểm tra. Việc kiểm tra có thể bao gồm xác minh vật liệu, kiểm tra kích thước, kiểm tra vỏ, kiểm tra rò rỉ mặt tựa và kiểm tra vận hành lần cuối theo các yêu cầu hiện hành.

Shangtai sản xuất van công nghiệp ở Ôn Châu, Chiết Giang, Trung Quốc. Sản xuất bao gồm gia công, lắp ráp, thử nghiệm và kiểm tra, với tài liệu sản phẩm có sẵn theo yêu cầu đặt hàng.

1. Van cầu inox rèn dùng để làm gì?

Van cầu bằng thép không gỉ được rèn được sử dụng để tắt thủ công và điều chỉnh dòng chảy. Chuyển động tuyến tính của đĩa cho phép điều chỉnh độ mở theo điều kiện dòng chảy yêu cầu.

2. Sự khác biệt giữa van cầu và van cổng là gì?

Van cầu sử dụng một đĩa di chuyển về phía ghế và phù hợp cho cả việc ngắt và điều chỉnh dòng chảy. Van cổng sử dụng cổng di chuyển theo chiều dọc và thường được sử dụng cho dịch vụ cách ly khi mở hoàn toàn hoặc đóng hoàn toàn.

3. Có thể chọn vật liệu F304 và F316 không?

Đúng. Thông số kỹ thuật liệt kê các tùy chọn ASTM A182 F304 và F316 cho thân, thân và ghế. Vật liệu thích hợp nên được lựa chọn theo điều kiện môi trường, nhiệt độ và ăn mòn.

4. Cần có thông tin gì để lựa chọn van?

Thông tin chính bao gồm kích thước van, cấp áp suất, tiêu chuẩn mặt bích, môi trường, áp suất vận hành, nhiệt độ, yêu cầu vật liệu và bất kỳ yêu cầu NACE hoặc kiểm tra nào. Bản vẽ hiện có cũng có thể được cung cấp để xác nhận van thay thế.

5. Các vật liệu khác có thể được cung cấp không?

Đúng. Các vật liệu khác có sẵn theo yêu cầu. Sự kết hợp vật liệu cần thiết phải được xác nhận theo phương tiện dịch vụ, điều kiện vận hành và thông số kỹ thuật hiện hành của dự án.

6. Chức năng của kết nối mặt bích là gì?

Kết nối mặt bích cho phép van được bắt vít vào mặt bích đường ống phù hợp. Nó cũng cho phép tháo van ra khỏi đường ống để kiểm tra hoặc bảo trì mà không cần cắt đường ống.

7. Van cầu mặt bích bằng thép không gỉ rèn loại 150 là gì?

Nó kết hợp thân van bằng thép không gỉ được rèn với các đầu mặt bích Loại 150 và cơ cấu đĩa van cầu. Nó được thiết kế cho các chất lỏng công nghiệp tương thích trong giới hạn áp suất, nhiệt độ và vật liệu quy định.
