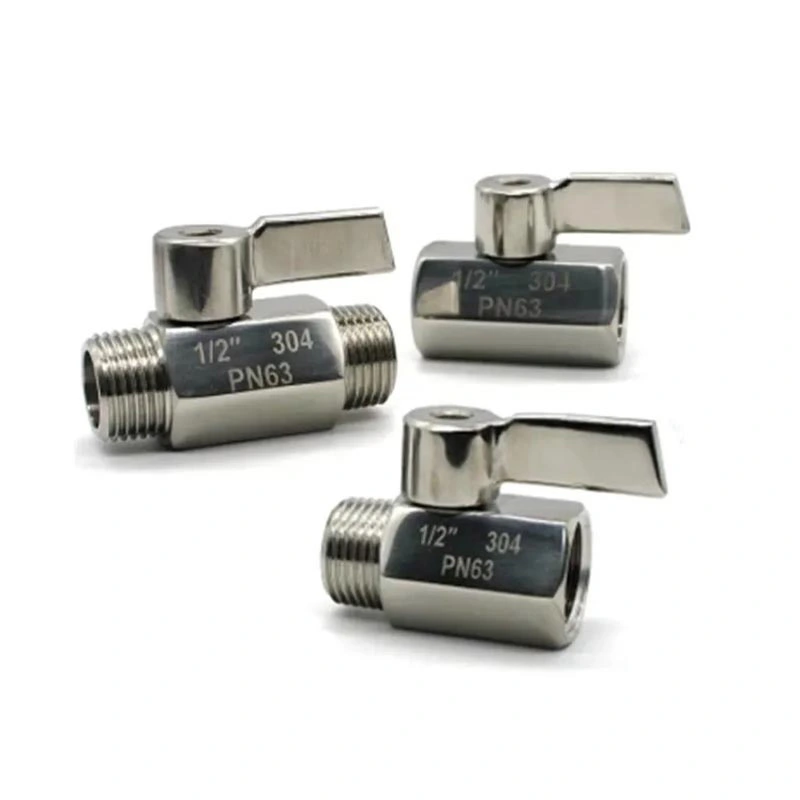

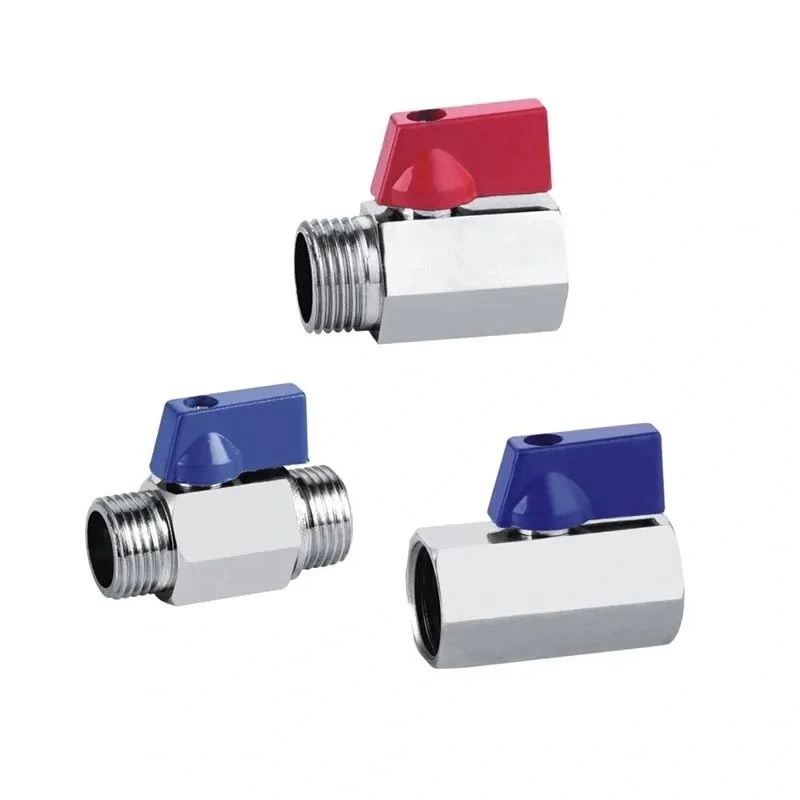

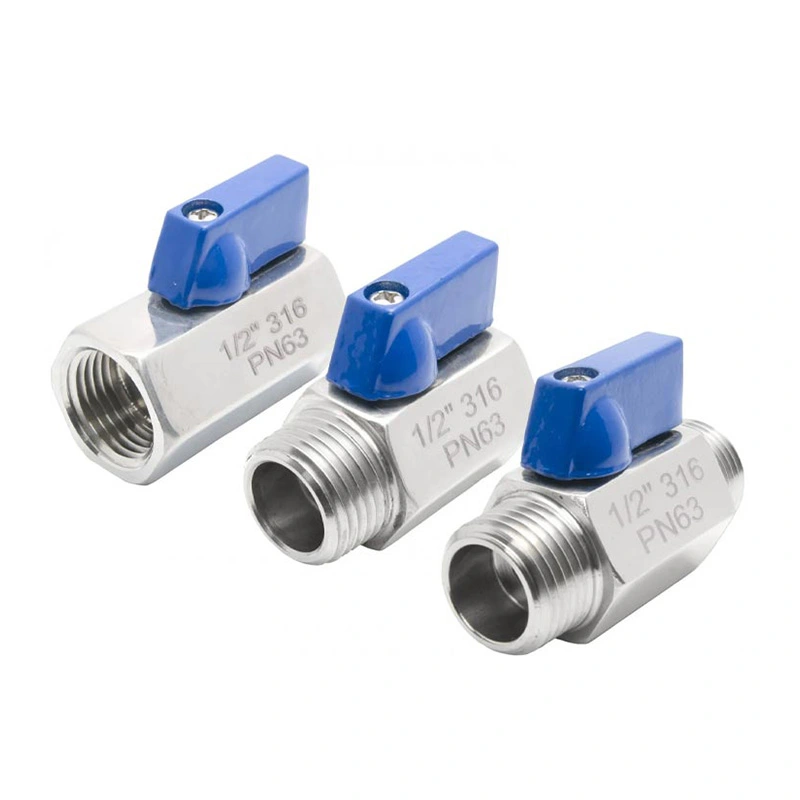

Van bi mini bằng thép không gỉ

Van bi mini bằng thép không gỉ được thiết kế cho đường ống và thiết bị nhỏ gọn có không gian hạn chế nhưng cần có van ngắt một phần tư vòng. Thân bằng thép không gỉ, các kết nối ren NPT hoặc BSP và tay cầm vận hành nhỏ gọn giúp nó phù hợp với các cụm đường ống nhỏ, dụng cụ và thiết bị xử lý chất lỏng. Van có thể được lựa chọn theo đặc điểm kỹ thuật áp suất, nhiệt độ, môi trường và kết nối cần thiết.

Kích thước chính

Cấu trúc và tính năng sản phẩm

Hoạt động quay vòng một phần tư nhỏ gọn

Van sử dụng cơ chế bi quay một phần tư để bật/tắt dịch vụ. Tay cầm xoay sẽ thay đổi vị trí của quả bóng và mở hoặc đóng đường dẫn dòng chảy. Phương pháp vận hành này phù hợp cho các ứng dụng mà van cần được vận hành thường xuyên hoặc khi cần có chức năng ngắt đơn giản.

Xây dựng bằng thép không gỉ 316

Thân van được quy định theo tiêu chuẩn ASTM A351 CF8M (316), với tiêu chuẩn ASTM A182 F316 được sử dụng cho bóng và thân van. Sự kết hợp vật liệu này cung cấp kết cấu thép không gỉ cho các ứng dụng trong đó khả năng chống ăn mòn và khả năng tương thích vật liệu là quan trọng. Sự phù hợp thực tế cần được kiểm tra dựa trên môi trường xử lý và điều kiện vận hành.

Kết nối ren NPT và BSP

Van có sẵn các kết nối ren NPT và BSP để tích hợp với đường ống và thiết bị tương thích. Loại luồng phải được xác nhận trước khi đặt hàng vì các luồng NPT và BSP sử dụng các tiêu chuẩn luồng khác nhau và không được coi là các kết nối có thể hoán đổi cho nhau.

Cấu hình chỗ ngồi RPTFE

Chất liệu ghế tiêu chuẩn là RPTFE (PTFE+15%fv). Lựa chọn chỗ ngồi phải tính đến môi trường làm việc, nhiệt độ và áp suất vận hành. Trong trường hợp ứng dụng liên quan đến hóa chất mạnh hoặc chất lỏng xử lý đặc biệt, tính tương thích của vật liệu phải được xác nhận trước khi lựa chọn van.

Cân nhắc lựa chọn

Việc lựa chọn một van bi nhỏ đòi hỏi nhiều hơn việc phù hợp với kích thước đường ống. Môi trường làm việc, áp suất, nhiệt độ, loại kết nối và không gian lắp đặt sẵn có đều phải được xem xét. Cần kiểm tra giới hạn áp suất và nhiệt độ của van so với điều kiện vận hành thực tế trước khi lắp đặt.

Đối với cài đặt theo luồng, hãy xác nhận xem đường dẫn sử dụng luồng NPT hay BSP. Đối với thiết bị có khả năng tiếp cận hạn chế, hãy kiểm tra vị trí tay cầm và khoảng trống xung quanh van. Vật liệu đệm và đệm kín cũng phải tương thích với chất lỏng xử lý để tránh mài mòn thành phần sớm.

Kịch bản ứng dụng

Van bi mini bằng thép không gỉ có thể được sử dụng để ngắt dịch vụ trong các hệ thống và thiết bị chất lỏng nhỏ gọn, nơi cần bố trí van nhỏ hơn. Các ứng dụng điển hình bao gồm:

Hệ thống cấp thoát nước

Thiết bị khí nén và đường dẫn khí nén

Thiết bị đo và kiểm tra

Máy móc nhỏ và thiết bị tự động hóa

Hệ thống làm mát và bộ lọc

Lắp đặt phòng thí nghiệm và hệ thống ống nước

Hệ thống xử lý chất lỏng công nghiệp nhẹ

Cài đặt và bảo trì

Trước khi lắp đặt, hãy xác minh kích thước van, loại ren, mức áp suất, phạm vi nhiệt độ và khả năng tương thích vật liệu. Làm sạch các ren ống và loại bỏ các hạt lạ có thể ảnh hưởng đến bề mặt kết nối hoặc bịt kín. Sử dụng phương pháp bịt kín ren thích hợp cho kết nối đã chọn và tránh dùng lực siết quá mức.

Sau khi lắp đặt, hãy vận hành tay cầm hết toàn bộ phạm vi một phần tư vòng quay của nó và kiểm tra xem kết nối có bị rò rỉ trong quá trình vận hành hệ thống hay không. Trong quá trình bảo trì, hãy cách ly van khỏi nguồn áp suất trước khi kiểm tra hoặc thay thế các bộ phận bên trong.

Chất lượng và Tài liệu

Kiểm tra sản xuất có thể bao gồm kiểm tra kích thước, xác minh vật liệu, kiểm tra lắp ráp và kiểm tra áp suất hoặc niêm phong theo yêu cầu của sản phẩm và đơn đặt hàng hiện hành. Bản vẽ sản phẩm và thông số kỹ thuật có thể được cung cấp để xác nhận kích thước và lựa chọn dự án. Tài liệu tài liệu và hồ sơ kiểm tra cũng có thể được sắp xếp khi cần thiết.

Câu hỏi thường gặp

Câu 1: Van bi mini bằng thép không gỉ dùng để làm gì?

A Van bi mini bằng thép không gỉchủ yếu được sử dụng để kiểm soát bật/tắt chất lỏng trong hệ thống đường ống, thiết bị và dụng cụ nhỏ gọn. Nó phù hợp với nước, không khí, dầu và các phương tiện công nghiệp khác tương thích trong phạm vi áp suất và nhiệt độ quy định.

Câu hỏi 2: Sự khác biệt giữa các luồng NPT và BSP là gì?

NPT và BSP là các tiêu chuẩn luồng khác nhau với các cấu hình và thông số luồng khác nhau. Ren van phải khớp với ống hoặc khớp nối giao phối, do đó, tiêu chuẩn ren yêu cầu phải được xác nhận trước khi đặt hàng.

Câu 3: Vật liệu nào được sử dụng cho van?

Cấu hình tiêu chuẩn sử dụng ASTM A351 CF8M (316) cho thân, ASTM A182 F316 cho bóng và thân, và RPTFE (PTFE+15%fv) cho ghế. Các vật liệu khác có sẵn theo yêu cầu.

Câu 4: Van có thể chịu được áp suất và nhiệt độ nào?

Áp suất tối đa được liệt kê là 285PSI và phạm vi nhiệt độ là -25oC ~ 150oC. Các điều kiện vận hành thực tế cho phép phải được xác nhận theo kích thước van, môi trường, nhiệt độ và mức áp suất-nhiệt độ áp dụng.

Câu 5: Tôi có thể yêu cầu bản vẽ sản phẩm trước khi đặt hàng không?

Đúng. Bản vẽ kích thước và thông số kỹ thuật có thể được cung cấp để xác nhận kích thước van, loại kết nối, kích thước lắp đặt và các thông số cần thiết khác trước khi sản xuất.

Câu 6: Vật liệu van có thể được xác minh không?

Đúng. Xác minh vật liệu và tài liệu kiểm tra liên quan có thể được sắp xếp theo yêu cầu về cấu hình và thứ tự của van. Phạm vi kiểm tra áp dụng phải được xác nhận khi đặt hàng.

Q7: Có sẵn các vật liệu khác nhau không?

Đúng. Các kết hợp vật liệu thân, bi, thân, mặt ngồi và vật liệu bịt kín khác có thể được xem xét cho các điều kiện vận hành cụ thể, tùy thuộc vào áp suất, nhiệt độ và khả năng tương thích trung bình cần thiết.
