Van bi mini có ren bằng thép không gỉ

Các dòng chất lỏng nhỏ gọn thường yêu cầu một van có thể kết nối đường ống ren và ống mềm trong một không gian lắp đặt hạn chế. Van bi mini ống ren núm vú bằng thép không gỉ kết hợp núm vú có ren với kết nối ống trong một cụm, mang lại khả năng điều khiển bật/tắt thuận tiện thông qua cơ chế vận hành một phần tư vòng. Cấu hình nhỏ gọn của nó phù hợp với cách bố trí thiết bị và đường ống nơi không gian bị hạn chế.

Kích thước chính

Cấu trúc và tính năng sản phẩm

Kết nối ren và ống

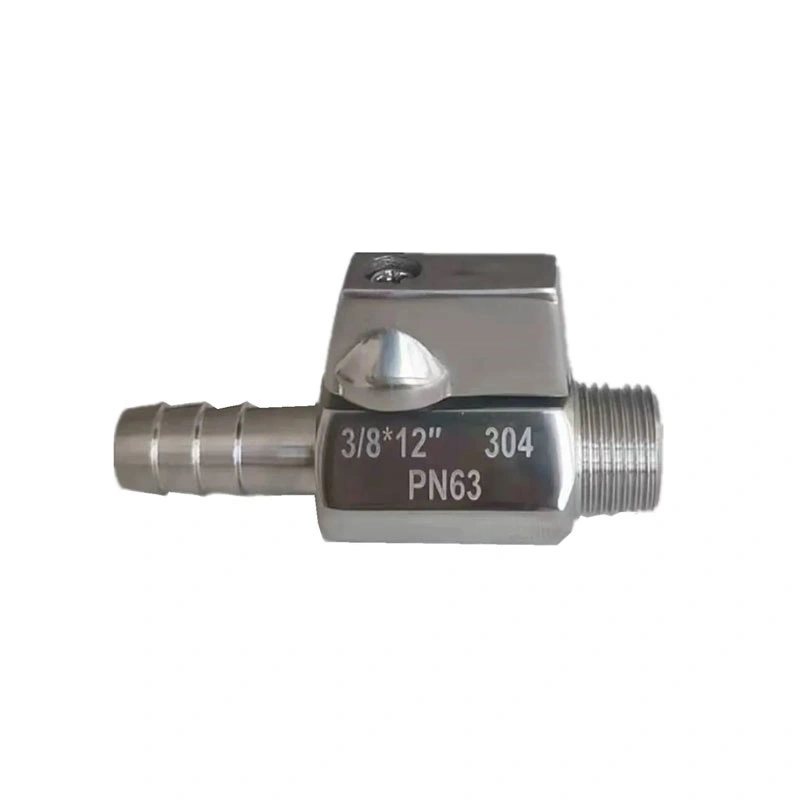

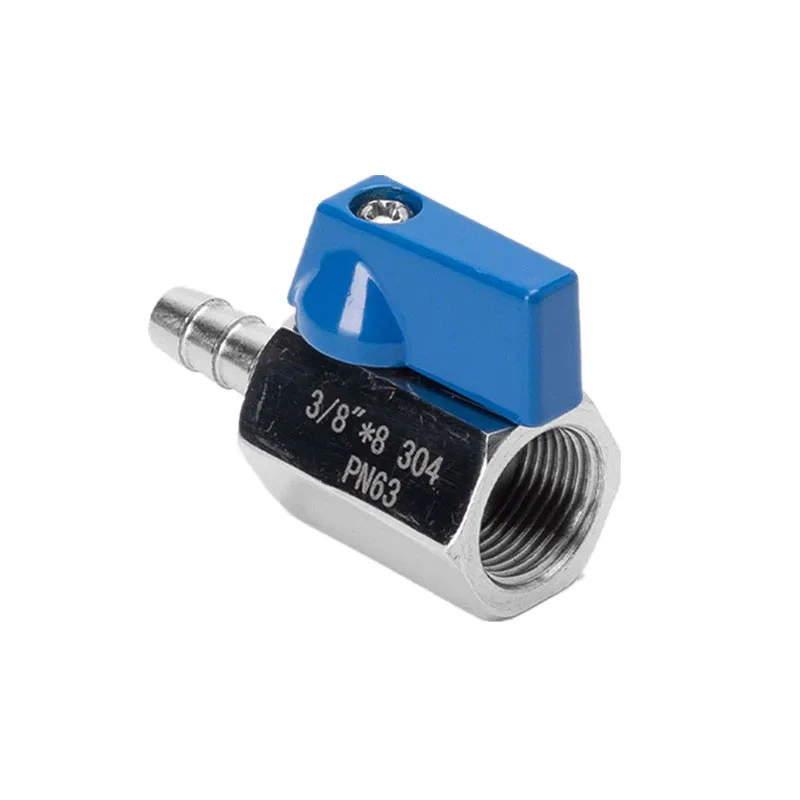

Van kết hợp kết nối ren với núm ống trong một cụm nhỏ gọn. Mặt có ren có thể được kết nối với các bộ phận đường ống NPT hoặc BSP tương thích, trong khi mặt núm được thiết kế để bố trí ống và kẹp linh hoạt phù hợp. Đường kính bên trong ống và kích thước kết nối phải được xác nhận trước khi lắp đặt.

Xây dựng bằng thép không gỉ 316

Thân van được quy định theo tiêu chuẩn ASTM A351 CF8M (316), với tiêu chuẩn ASTM A182 F316 được sử dụng cho bóng và thân van. Cấu trúc bằng thép không gỉ này phù hợp cho các ứng dụng yêu cầu khả năng tương thích vật liệu và khả năng chống ăn mòn. Sự phù hợp thực tế phụ thuộc vào môi trường làm việc, nồng độ, nhiệt độ và các điều kiện sử dụng khác.

Tắt máy một phần tư

Cơ cấu bi cung cấp thao tác đóng mở theo 1/4 vòng. Vị trí tay cầm cho biết trạng thái vận hành của van, cho phép sử dụng van để cách ly bật/tắt đơn giản trong các hệ thống chất lỏng nhỏ gọn. Van này được thiết kế cho dịch vụ ngắt thay vì điều chỉnh lưu lượng chính xác.

Ghế RPTFE

Ghế tiêu chuẩn là RPTFE (PTFE + 15% fv). Vật liệu mặt ngồi phải được kiểm tra theo môi trường xử lý và nhiệt độ vận hành trước khi lựa chọn. Sự kết hợp vật liệu khác nhau có thể được xem xét cho các ứng dụng yêu cầu khả năng tương thích hóa học hoặc nhiệt độ cụ thể.

Lựa chọn kết nối ren và ống

NPT và BSP là các tiêu chuẩn luồng khác nhau và không được coi là có thể thay thế cho nhau. Ren van phải khớp với khớp nối hoặc kết nối đường ống. Khi nối đầu nối ống, hãy chọn ống có đường kính trong tương thích và sử dụng kẹp hoặc phương pháp kết nối thích hợp tùy theo điều kiện vận hành.

Đối với thiết bị có không gian hạn chế, hãy kiểm tra kích thước tổng thể của van và độ hở của tay cầm trước khi lắp đặt. Ống cũng phải được định tuyến mà không bị uốn, xoắn quá mức hoặc chịu tải bên ngoài lên kết nối van.

Kịch bản ứng dụng

Van bi mini có ống ren bằng thép không gỉ thích hợp cho các đường ống chất lỏng nhỏ gọn, nơi cần kết nối ống và tắt bằng tay. Các ứng dụng điển hình bao gồm:

Đường ống cấp thoát nước

Khí nén và thiết bị khí nén

Thiết bị lọc, làm mát và làm sạch

Kết nối máy bơm và cửa xả nước

Thiết bị lấy mẫu và thí nghiệm

Hệ thống tưới và phun thuốc

Thiết bị xử lý chất lỏng công nghiệp nhẹ

Cài đặt và bảo trì

Trước khi lắp đặt, hãy xác nhận kích thước van, loại ren NPT hoặc BSP, kích thước kết nối ống, áp suất làm việc và nhiệt độ. Làm sạch các kết nối giao phối và đảm bảo các bề mặt bịt kín không có bụi bẩn hoặc các hạt lạ. Các kết nối ren phải được siết chặt bằng phương pháp thích hợp mà không tác dụng lực quá mạnh lên thân van.

Sau khi lắp đặt, kiểm tra kết nối ống và khớp ren trong quá trình vận hành hệ thống. Vận hành tay cầm hết một phần tư vòng quay để xác nhận chuyển động trơn tru. Trước khi bảo trì, hãy cách ly van khỏi nguồn áp suất và giải phóng áp suất dư khỏi đường dây được kết nối.

Cân nhắc về áp suất và nhiệt độ

Áp suất tối đa được liệt kê là 285PSI và phạm vi nhiệt độ được chỉ định là -25oC ~ 150oC. Các giá trị này phải được xem xét cùng với kích thước van, môi trường làm việc và mức áp suất-nhiệt độ áp dụng. Các điều kiện vận hành thực tế phải được xác nhận trước khi lắp đặt van vào hệ thống.

Tài liệu kỹ thuật

Bản vẽ sản phẩm và thông số kỹ thuật có thể được cung cấp để xác nhận kích thước và lựa chọn dự án. Thông tin vật liệu, hồ sơ kiểm tra và các tài liệu sản phẩm hiện hành khác cũng có thể được sắp xếp theo yêu cầu về cấu hình và đơn đặt hàng của van.

Câu hỏi thường gặp

Câu 1: Van bi mini có ren núm vú bằng thép không gỉ dùng để làm gì?

A Van bi mini có ren bằng thép không gỉđược sử dụng để điều khiển bật/tắt thủ công trong các hệ thống chất lỏng nhỏ gọn kết hợp kết nối đường ống có ren với kết nối ống mềm. Nó có thể được sử dụng với nước, không khí, dầu và các phương tiện khác tương thích trong giới hạn vận hành được chỉ định.

Câu 2: Van có thể kết nối trực tiếp với ống mềm được không?

Phía núm vú được thiết kế để kết nối với một ống tương thích bằng cách sử dụng kết nối ống và bố trí kẹp thích hợp. Kích thước ống, đường kính trong và phương pháp kết nối phải phù hợp với kích thước van và điều kiện vận hành.

Câu 3: Có sẵn phiên bản NPT và BSP không?

Đúng. Các tiêu chuẩn luồng được liệt kê là NPT và BSP. Loại ren cần thiết phải được chỉ định khi đặt hàng sao cho phù hợp với ống nối, phụ kiện hoặc kết nối thiết bị.

Q4: Van này có phù hợp với hệ thống khí nén không?

Có, nó có thể được xem xét cho các ứng dụng khí nén tương thích trong giới hạn áp suất và nhiệt độ được chỉ định. Kích thước van, phương pháp kết nối và vật liệu bịt kín phải được kiểm tra theo yêu cầu thực tế của hệ thống khí nén.

Câu 5: Thân van được làm bằng vật liệu gì?

Vật liệu thân tiêu chuẩn là ASTM A351 CF8M (316). Bóng và thân là ASTM A182 F316, trong khi ghế là RPTFE (PTFE+15%fv). Các vật liệu khác có sẵn theo yêu cầu.

Q6: Tôi có thể yêu cầu bản vẽ trước khi đặt hàng không?

Đúng. Bản vẽ kích thước và thông số kỹ thuật có thể được cung cấp để xác nhận kích thước van, loại ren, kết nối ống và kích thước lắp đặt trước khi sản xuất.

Q7: Thông tin nào cần thiết cho việc lựa chọn van?

Vui lòng cung cấp kích thước yêu cầu, tiêu chuẩn ren NPT hoặc BSP, kích thước ống, môi trường làm việc, áp suất, nhiệt độ và yêu cầu lắp đặt. Thông tin này giúp xác nhận cấu hình van thích hợp.
