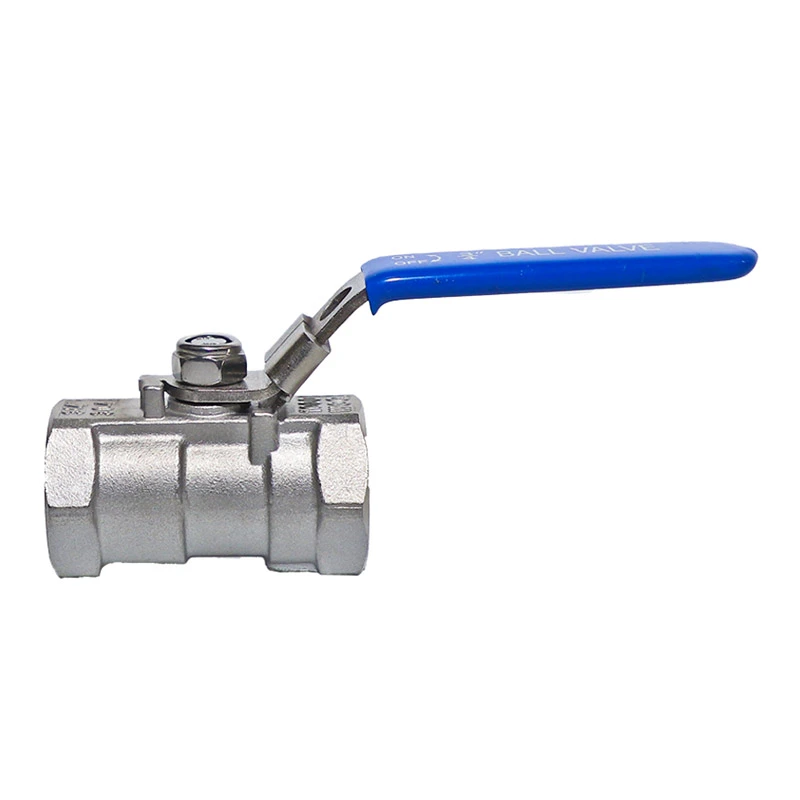

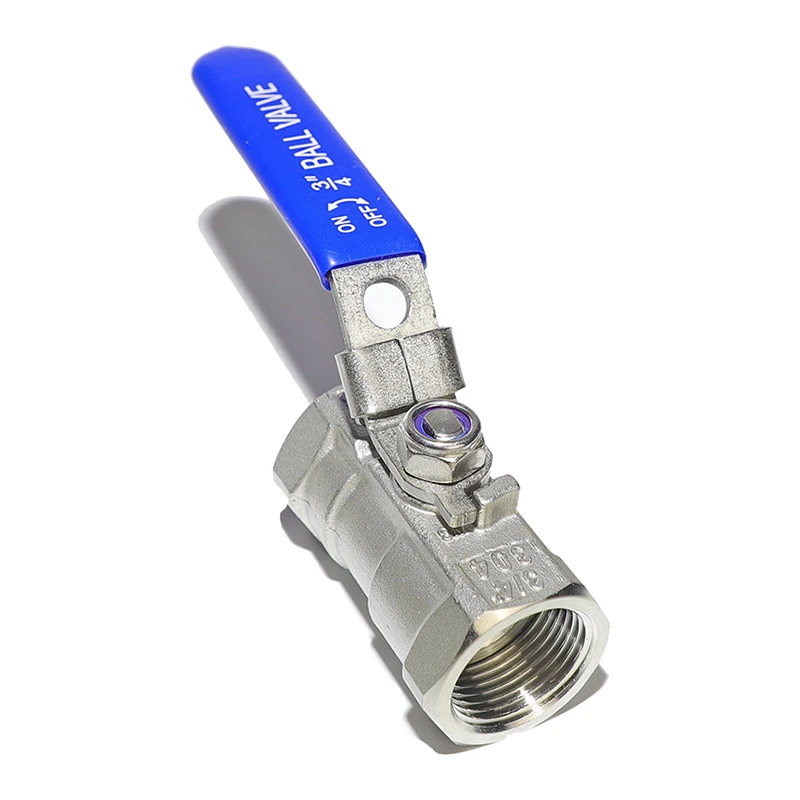

Van bi thép không gỉ 1PC có thiết bị khóa
Là nhà sản xuất chuyên nghiệp, Van bi thép không gỉ 1PC Shangtai Valve có thiết bị khóa mang lại giá trị lớn và tay cầm có thể khóa để ngăn chặn hoạt động vô tình. Được đúc chính xác bằng 304/316 với các đế PTFE/RPTFE, lý tưởng cho các hệ thống áp suất thấp đến trung bình sử dụng thường xuyên trong các hệ thống xử lý, dược phẩm, hóa chất, xử lý nước và chất lỏng công nghiệp.
Van bi thép không gỉ 1PC có thiết bị khóa của Shangtai Valve được đón nhận nồng nhiệt ở thị trường nước ngoài. Dựa trên một thiết kế van bi một mảnh truyền thống, mẫu này có thiết bị khóa tích hợp và thân chống nổ để giúp ngăn chặn hoạt động vô tình và cung cấp khả năng kiểm soát van an toàn hơn, đáng tin cậy hơn.
Thân van được làm bằng thép không gỉ dày, mang lại cấu trúc chắc chắn và bền bỉ mà bạn có thể nhìn thấy và cảm nhận. Mỗi van được gia công chính xác để đảm bảo ren sạch, chính xác và hiệu suất kết nối ổn định, tránh các vấn đề như chủ đề quá khổ hoặc quá nhỏ.
Để đảm bảo chất lượng đáng tin cậy, chúng tôi áp dụng nhiều quy trình kiểm tra trước khi giao hàng, giúp ngăn ngừa lỗi sản phẩm đến tay khách hàng. Van bi một mảnh có khóa bằng thép không gỉ này là một trong những van bi đáng tin cậy của nhà máy chúng tôi Sản phẩm ODM, được xuất khẩu rộng rãi sang Hàn Quốc, Nhật Bản, Mỹ Latinh và các thị trường khác. Đó là sự lựa chọn đáng tin cậy cho khách hàng đang tìm kiếm chất lượng, an toàn và giá trị lâu dài.
Thông số sản phẩm
| Kích thước chính: | 1/4" - 2" |
| Lớp áp lực: | CL150 |
| Tiêu chuẩn chủ đề: | NPT, BSP |
| Áp suất tối đa: | 285PSI |
| Tiêu chuẩn thiết kế và sản xuất: | ASME B16.34 |
| Kiểm tra và kiểm tra: | API598 |
| Thiết kế đặc biệt: | Thiết bị khóa, chốt chống nổ |
| Xếp hạng nhiệt độ áp suất: | ASME B16.34 |
| Loại cổng: | Cổng giảm |
| Phạm vi nhiệt độ: | -25oC~150oC |
| Vật liệu cơ thể: | ASTM A351 CF8M(316) |
| Chất liệu bóng: | ASTM A182 F316 |
| Chất liệu thân cây: | ASTM A182 F316 |
| Chất liệu ghế: | RPTFE(PTFE+15%fv) |
| Tùy chọn: | Các vật liệu khác có sẵn theo yêu cầu. |

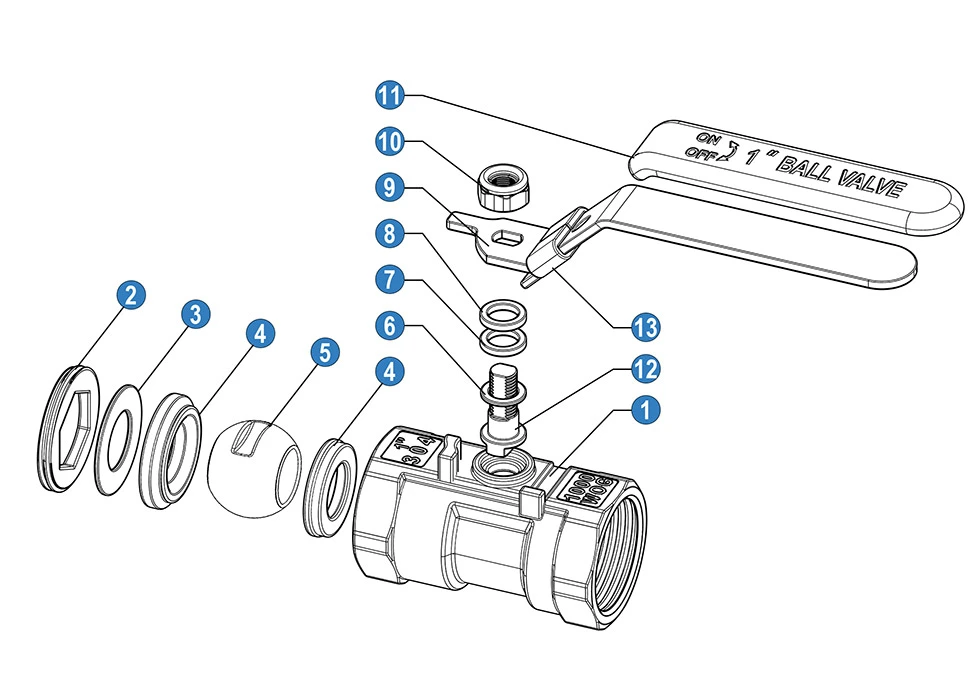

| KHÔNG | Mệnh giá / Tên | Chất liệu(*N/B) | |
| 1 | Thân hình | SS 316 | SS 304 |
| 2 | mũ lưỡi trai | SS 316 | SS 304 |
| 3 | Máy giặt | SS 316 | SS 304 |
| 4 | Ghế bóng | PTFE | PTFE |
| 5 | Quả bóng | SS 316 | SS 304 |
| 6 | Vòng ma sát | PTFE | PTFE |
| 7 | Đóng gói thân cây | PTFE | PTFE |
| 8 | Vòng thân | SS 304 | SS 304 |
| 9 | Xử lý | SS | SS |
| 10 | Hạt | SS 304 | SS 304 |
| 11 | tay cầm | PVC | PVC |
| 12 | Thân cây | SS 316 | SS 304 |
| 13 | Thiết bị khóa | SS 304 | SS 304 |
* N: Kết thúc ren theo ANSI B 2.1 NPT
* B: Thread kết thúc theo BS21 BSP

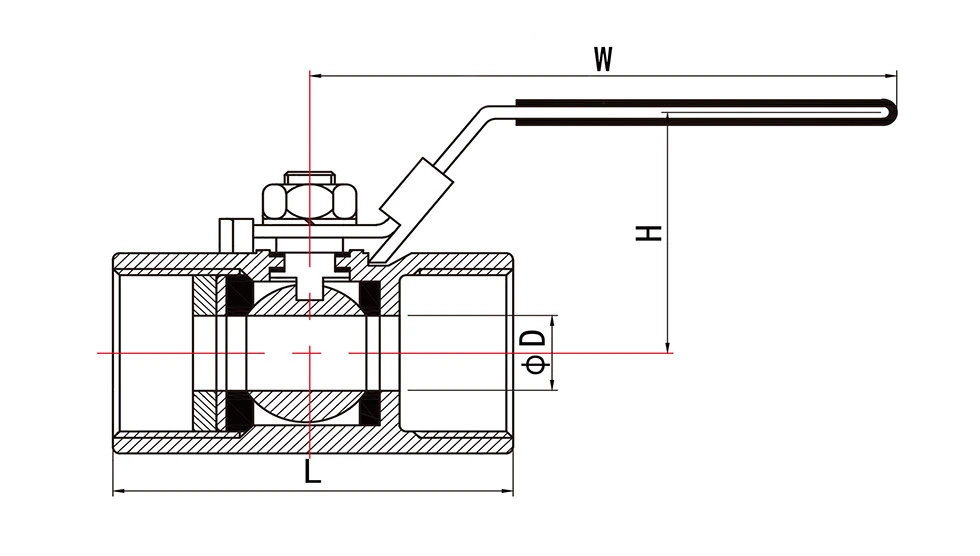

| Kích cỡ | Kích thước (mm) | |||
| D | W | H | L(+-2) | |
| 1/4" | 4.6 | 74 | 30 | 40 |
| 3/8" | 6.8 | 85 | 33 | 45 |
| 1/2" | 9.2 | 88 | 43 | 55 |
| 3/4" | 10 | 89 | 46 | 59 |
| 1" | 15 | 107 | 52 | 71 |
| 11/4" | 20 | 124 | 55 | 77 |
| 2/11" | 25 | 137 | 66 | 84 |
| 2" | 32 | 137 | 72 | 98 |
Kv GIÁ TRỊ pérdida de carga de 1 bar.qua van.
Kv = Tốc độ dòng nước tính bằng mét khối trên giờ sẽ tạo ra độ giảm áp suất 1 bar
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" |
| 3.5 | 4 | 5 | 13 | 28 | 40 | 78 | 109 |
Các tính năng chính
Tay cầm có thể khóa để vận hành an toàn hơn
Thiết bị khóa tích hợp ngăn chặn việc điều chỉnh trái phép hoặc chuyển động van vô tình, cải thiện hoạt động an toàn trong môi trường công nghiệp.
Chất liệu thép không gỉ bền
Có sẵn với kết cấu bằng thép không gỉ 304 hoặc 316, mang lại khả năng chống ăn mòn tuyệt vời và phù hợp hiệu suất cho hóa chất và điều kiện làm việc khắc nghiệt.
Thiết kế một mảnh nhỏ gọn
Cấu trúc 1PC cung cấp cấu hình đơn giản với ít điểm kết nối hơn, giảm yêu cầu bảo trì và cải thiện độ tin cậy.
Kết nối gia công chính xác
Xử lý ren chính xác hỗ trợ cài đặt ổn định với tiêu chuẩn ren NPT và BSP, giảm thiểu các vấn đề về lắp đặt trong quá trình tích hợp hệ thống.
Hiệu suất niêm phong đáng tin cậy
Vật liệu mặt ngồi PTFE và RPTFE mang lại khả năng vận hành trơn tru và khả năng bịt kín đáng tin cậy dưới các chất lỏng công nghiệp khác nhau ứng dụng.
Các ngành ứng dụng
Van bi khóa bằng thép không gỉ được sử dụng rộng rãi cho:
Kiểm soát chất lỏng hóa học
Thích hợp để kiểm soát chất lỏng ăn mòn và môi trường hóa chất công nghiệp nơi có hiệu suất ngắt đáng tin cậy được yêu cầu.
Hệ thống chế biến dược phẩm
Được sử dụng trong các hệ thống và thiết bị thanh lọc yêu cầu kiểm soát chất lỏng hợp vệ sinh và ổn định.
Thiết bị xử lý nước
Cung cấp khả năng điều tiết dòng chảy đáng tin cậy cho đường ống xử lý nước và thiết bị hỗ trợ.
Hệ thống khí nén
Thích hợp cho đường ống dẫn khí công nghiệp yêu cầu cách ly an toàn và vận hành dễ dàng.
Tích hợp thiết bị công nghiệp
Một giải pháp van thiết thực cho các nhà sản xuất máy móc và nhà cung cấp thiết bị OEM.
Tại sao chọn Van bi thép không gỉ Shangtai
- Nhà sản xuất van inox chuyên nghiệp có khả năng tùy biến OEM
- Vật liệu thép không gỉ 304/316 chất lượng cao cho các ứng dụng đòi hỏi khắt khe
- Quy trình kiểm tra nghiêm ngặt trước khi xuất xưởng
- Độ chính xác gia công ổn định theo tiêu chuẩn ren quốc tế
- Giải pháp linh hoạt cho nhà phân phối và dự án công nghiệp
Câu hỏi thường gặp
1. Ưu điểm của thiết bị khóa trên Van bi inox 1PC có thiết bị khóa là gì?
Thiết bị khóa giúp cố định tay cầm van ở vị trí cố định, tránh tình trạng vận hành ngoài ý muốn trong quá trình sử dụng. bảo trì thiết bị và kiểm soát chất lỏng công nghiệp. Nó cải thiện sự an toàn vận hành trong các ứng dụng có độ tin cậy cao vị trí van là cần thiết.
2. Van bi inox này có những vật liệu gì?
Van này thường được sản xuất bằng vật liệu thép không gỉ như thép không gỉ 316, mang lại hiệu quả tuyệt vời chống ăn mòn và độ bền cho nước, dầu, khí đốt, hóa chất và các phương tiện công nghiệp tương thích khác.
3. Những loại kết nối và tiêu chuẩn luồng nào được hỗ trợ?
Van bi thép không gỉ 1PC hỗ trợ các kết nối ren thông thường, bao gồm các tùy chọn NPT, BSPT và BSPP. Cấu hình luồng tùy chỉnh cũng có thể được cung cấp theo yêu cầu cụ thể của dự án.
4. Van bi này có thể được áp dụng ở đâu?
Loại van bi này phù hợp cho các ứng dụng công nghiệp khác nhau, bao gồm hệ thống đường ống, hệ thống nước xử lý, xử lý hóa chất, thiết bị thực phẩm và đồ uống và hệ thống kiểm soát chất lỏng nói chung.
5. Van Shangtai có cung cấp giải pháp van bi tùy chỉnh không?
Đúng. Van Shangtai cung cấp các giải pháp van OEM và tùy chỉnh dựa trên yêu cầu của khách hàng, bao gồm cả vật liệu lựa chọn, tiêu chuẩn kết nối, kích thước và điều chỉnh thiết kế.
6. Tiêu chuẩn thử nghiệm nào được sử dụng cho van bi này?
Mỗi van đều được kiểm tra và thử nghiệm theo yêu cầu API 598 để xác minh hiệu suất bịt kín và đảm bảo hoạt động đáng tin cậy trước khi giao hàng.
