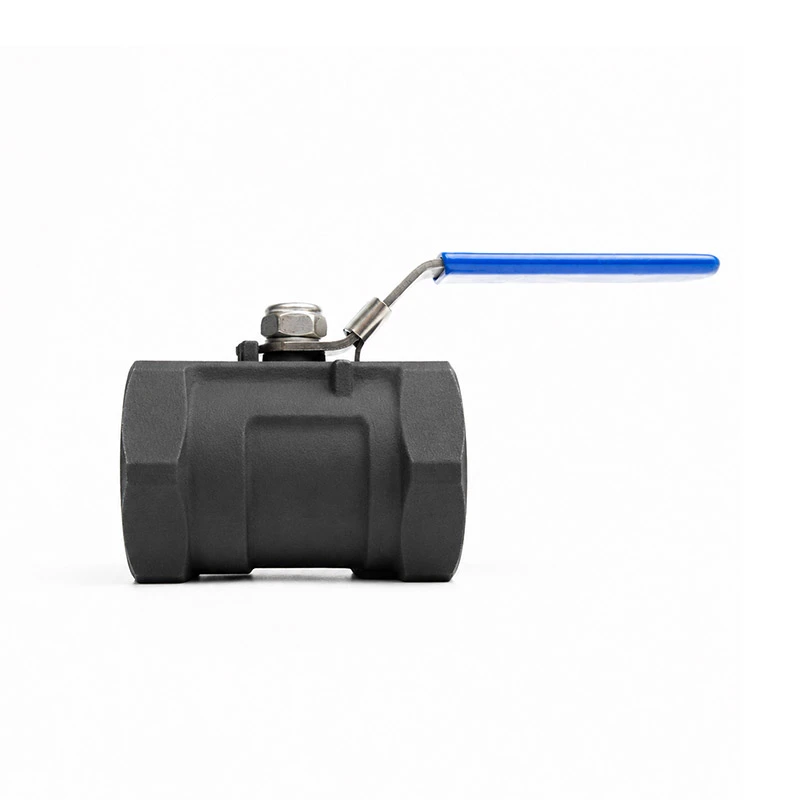

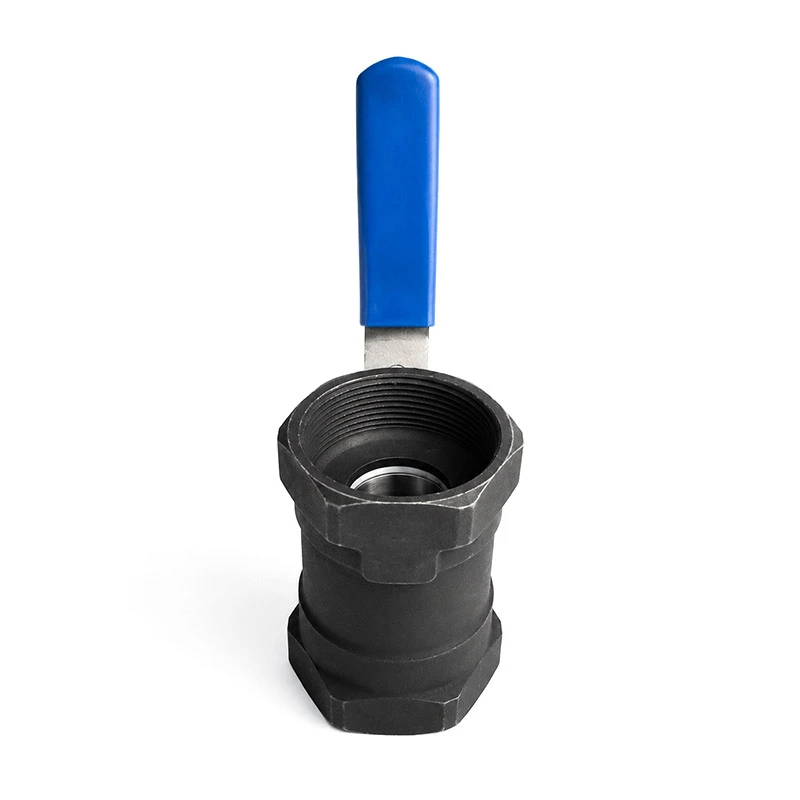

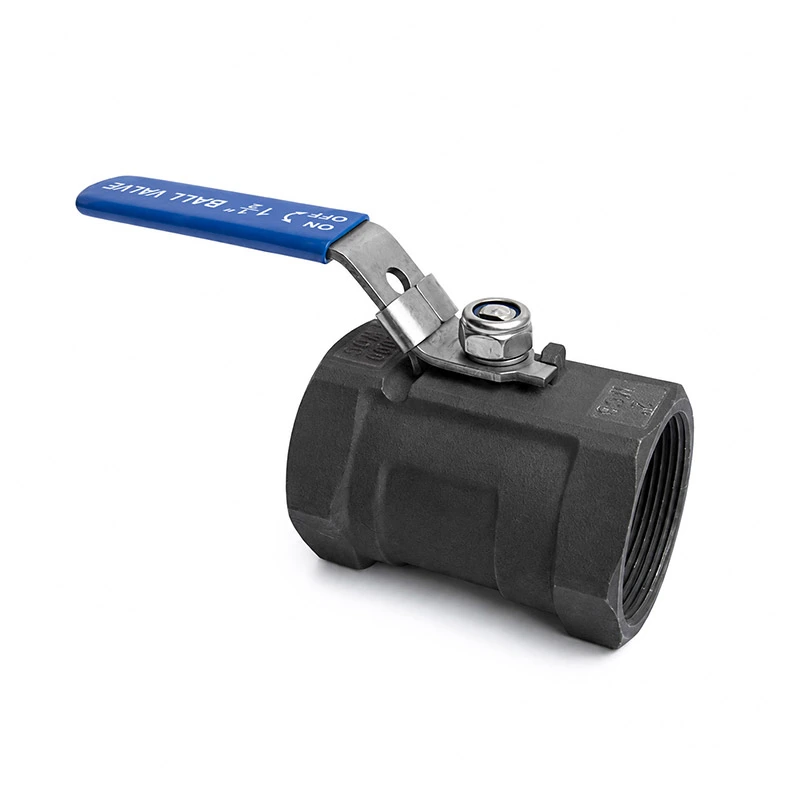

Van bi thép carbon 1PC có thiết bị khóa

Van bi thép carbon 1PC có thiết bị khóa kết hợp cấu trúc thân máy chắc chắn với cơ chế khóa thực tế, giúp người vận hành duy trì kiểm soát luồng ổn định và giảm nguy cơ vận hành sai.

So với cấu trúc van nhiều mảnh, thiết kế thân 1 mảnh mang lại cấu hình nhỏ gọn và ít tiềm năng hơn điểm rò rỉ bên ngoài. Kết cấu thép carbon mang lại độ bền cơ học tuyệt vời và hiệu quả chi phí, làm cho van này phù hợp cho các ứng dụng công nghiệp nói chung không cần thép không gỉ.

Nguyên lý làm việc của sản phẩm

Van sử dụng cơ chế bi quay một phần tư để kiểm soát dòng phương tiện.

Khi tay cầm được xoay song song với đường ống, lỗ của quả bóng thẳng hàng với đường dẫn dòng chảy, cho phép trung gian để đi qua. Khi tay cầm quay 90 độ, quả bóng quay vuông góc với hướng dòng chảy, chặn lối đi và tắt dòng chảy.

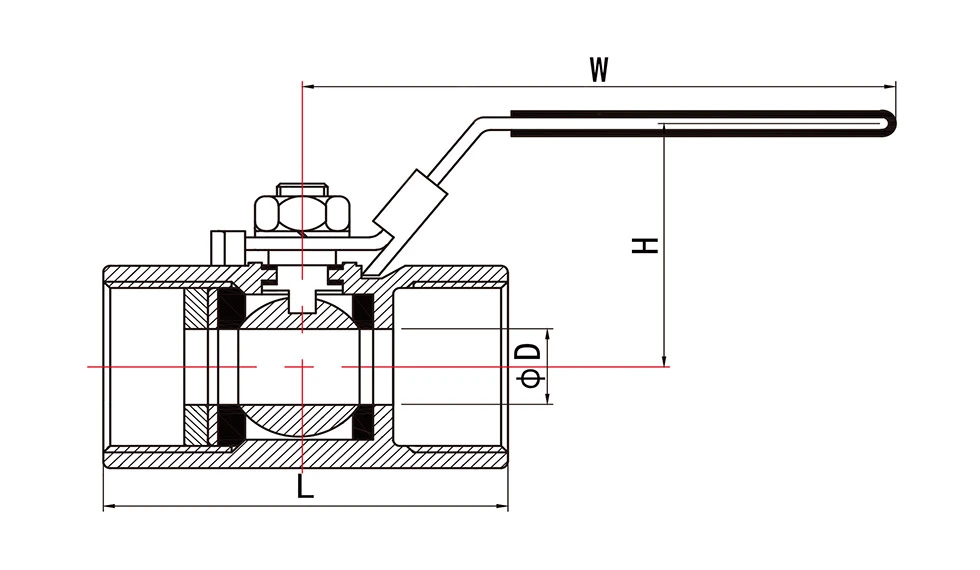

Thông số sản phẩm

Kv GIÁ TRỊ Perdida de carga de 1 bar.qua van.

Kv = Tốc độ dòng nước tính bằng mét khối trên giờ sẽ tạo ra độ giảm áp suất 1 bar.

* N: Kết thúc ren theo ANSI B 2.1 NPT
* B: Thread kết thúc theo BS21 BSP

Thuận lợi

Thiết kế thân 1 mảnh

Cấu trúc nhỏ gọn với ít khớp nối cơ thể hơn, giúp giảm các điểm rò rỉ tiềm ẩn.

Sức mạnh thép cacbon

Cung cấp hiệu suất cơ học mạnh mẽ cho các ứng dụng đường ống công nghiệp.

Tay cầm có thể khóa để kiểm soát an toàn

Hỗ trợ các thủ tục bảo trì an toàn hơn.

Hiệu suất tắt đáng tin cậy

Bóng chính xác và đệm kín đảm bảo hiệu suất bịt kín ổn định khi được lựa chọn và lắp đặt đúng cách.

Vận hành quay vòng nhanh chóng

Thao tác 90 độ đơn giản giúp đóng mở nhanh chóng.

Giải pháp thay thế hiệu quả về chi phí cho thép không gỉ

Lý tưởng cho các phương tiện không ăn mòn, nơi yêu cầu độ bền cao và chi phí kinh tế.

Nhiều tùy chọn cấu hình

Có sẵn với các kích cỡ khác nhau, kết nối cuối, xếp hạng áp suất, vật liệu bịt kín và xử lý bề mặt theo nhu cầu ứng dụng.

Gợi ý lựa chọn

Khi chọn Van bi thép carbon 1PC có thiết bị khóa, hãy xem xét các điểm sau:

Khả năng tương thích trung bình

Xác nhận xem vật liệu van và vật liệu bịt kín có phù hợp với chất lỏng hay không, chẳng hạn như nước, dầu, khí hoặc khí nén.

Đánh giá áp suất

Chọn van theo áp suất làm việc thực tế và loại áp suất hệ thống.

Nhiệt độ làm việc

Chọn vật liệu đệm và đệm phù hợp dựa trên phạm vi nhiệt độ hoạt động.

Kích thước van

Khớp kích thước van với đường kính đường ống để đảm bảo lưu lượng thích hợp.

Loại kết nối cuối

Chọn các loại kết nối ren, mặt bích, hàn hoặc tùy chỉnh theo thiết kế đường ống.

Loại cổng

Nên sử dụng cổng đầy đủ khi cần giảm áp suất thấp hơn. Có thể chọn cổng giảm để cài đặt nhỏ gọn và hiệu quả chi phí.

Yêu cầu khóa

Xác nhận xem van cần được khóa ở vị trí mở, vị trí đóng hay cả hai.

Bảo vệ bề mặt

Đối với môi trường ngoài trời hoặc ẩm ướt, nên sơn phủ hoặc xử lý chống ăn mòn phù hợp.

So sánh sản phẩm

Quy trình kiểm tra chất lượng

Quy trình kiểm tra chất lượng của chúng tôi được thiết kế để đảm bảo hiệu suất ổn định và giao hàng đáng tin cậy.

Kiểm tra nguyên liệu thô

Lớp vật liệu, hình thức và giấy chứng nhận được kiểm tra trước khi sản xuất.

Kiểm tra kích thước

Các kích thước chính được đo trong và sau khi gia công.

Kiểm tra thành phần

Bóng, thân, ghế, vòng đệm và các bộ phận khóa được kiểm tra trước khi lắp ráp.

Kiểm tra lắp ráp

Van được lắp ráp theo yêu cầu kỹ thuật, kiểm tra hoạt động của tay cầm.

Kiểm tra áp suất

Thử nghiệm rò rỉ vỏ và thử nghiệm rò rỉ mặt ngồi được thực hiện theo các tiêu chuẩn hiện hành hoặc yêu cầu của khách hàng.

Kiểm tra chức năng khóa

Thiết bị khóa được kiểm tra để đảm bảo hoạt động trơn tru và định vị an toàn.

Kiểm tra bề mặt và đánh dấu

Các chi tiết về lớp phủ, bề mặt hoàn thiện, đánh dấu sản phẩm và bảng tên đều được xác minh.

Kiểm tra lần cuối và kiểm tra đóng gói

Mỗi van được kiểm tra trước khi đóng gói để đảm bảo đáp ứng yêu cầu đặt hàng.

Tại sao chọn chúng tôi

- Nhà cung cấp có kinh nghiệm về các sản phẩm van công nghiệp
- Kiểm soát chất lượng ổn định từ kiểm tra vật liệu đến thử nghiệm cuối cùng
- Tùy chỉnh linh hoạt về kích thước, áp suất, kết nối, vật liệu bịt kín và xử lý bề mặt
- Hỗ trợ xây dựng thương hiệu OEM, đóng gói tùy chỉnh và đặt hàng dự án
- Phản hồi nhanh về báo giá, xác nhận kỹ thuật và hỗ trợ sau bán hàng
- Bao bì và tài liệu sẵn sàng xuất khẩu có sẵn theo yêu cầu

Câu hỏi thường gặp

Câu 1: Van bi 1 mảnh là gì?

Van bi 1 mảnh sử dụng kết cấu thân liền khối nhỏ gọn. Nó có ít khớp cơ thể hơn so với thiết kế nhiều mảnh, giúp giảm các điểm rò rỉ bên ngoài có thể xảy ra.

Câu 2: Mục đích của thiết bị khóa là gì?

Thiết bị khóa cho phép cố định tay cầm bằng ổ khóa ở vị trí mở hoặc đóng, giúp ngăn ngừa hoạt động ngẫu nhiên.

Câu 3: Van này có thể được sử dụng cho phương tiện gì?

Nó thường được sử dụng cho các môi trường tương thích như nước, dầu, khí đốt, khí nén và các chất lỏng không ăn mòn khác. cho phương tiện ăn mòn, thép không gỉ hoặc vật liệu đặc biệt có thể được khuyến khích.

Q4: Van có thể khóa được ở cả vị trí đóng và mở không?

Tùy thuộc vào thiết kế tay cầm và tấm khóa, van có thể được cấu hình để khóa ở vị trí cần thiết. Vui lòng xác nhận yêu cầu khóa của bạn trước khi đặt hàng.

Câu 5: Có những loại kết nối nào?

Các tùy chọn phổ biến bao gồm các kết nối ren, mặt bích, hàn hoặc tùy chỉnh tùy thuộc vào thiết kế van và ứng dụng.

Câu 6: Thép carbon có phù hợp để sử dụng ngoài trời không?

Thép carbon có thể được sử dụng ngoài trời với lớp phủ thích hợp hoặc xử lý chống ăn mòn. Đối với tính ăn mòn cao môi trường, có thể cần phải bảo vệ bổ sung hoặc thép không gỉ.

Q7: Thông tin nào cần thiết cho báo giá?

Vui lòng cung cấp kích thước van, định mức áp suất, loại kết nối, môi trường, nhiệt độ làm việc, số lượng và bất kỳ thông tin đặc biệt nào yêu cầu.
