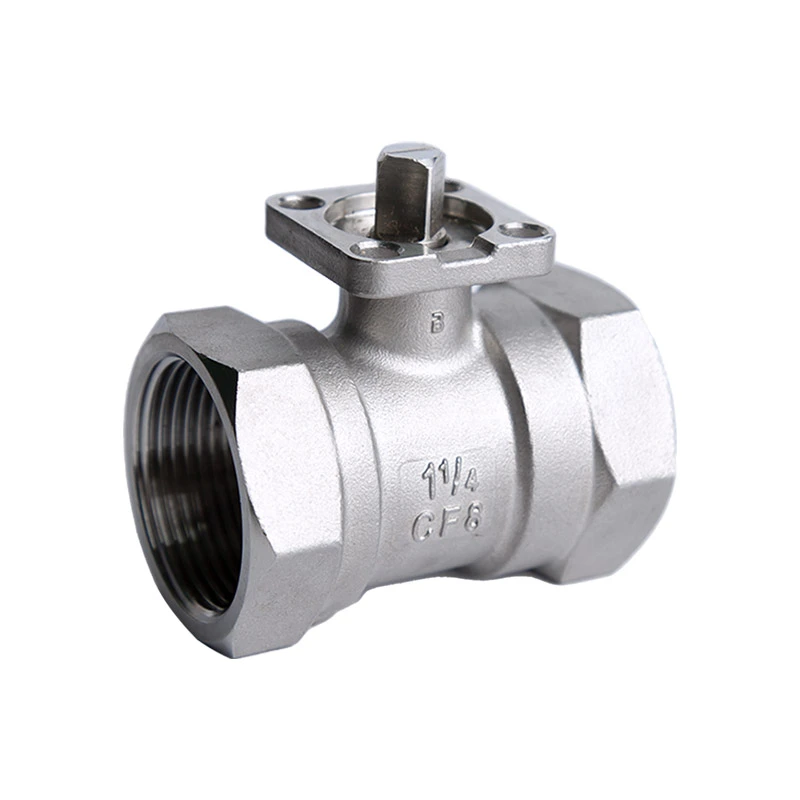

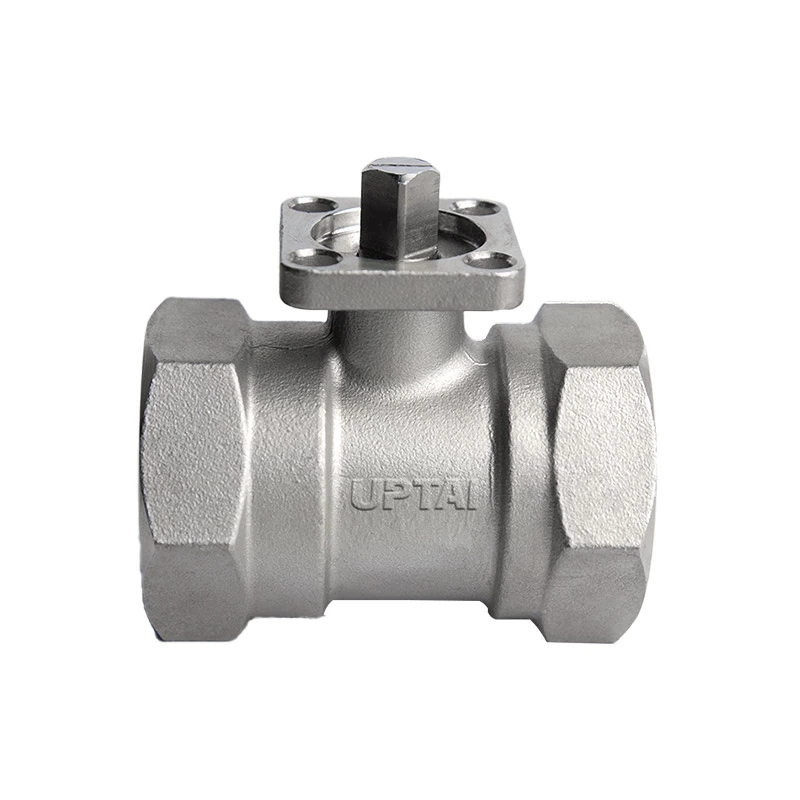

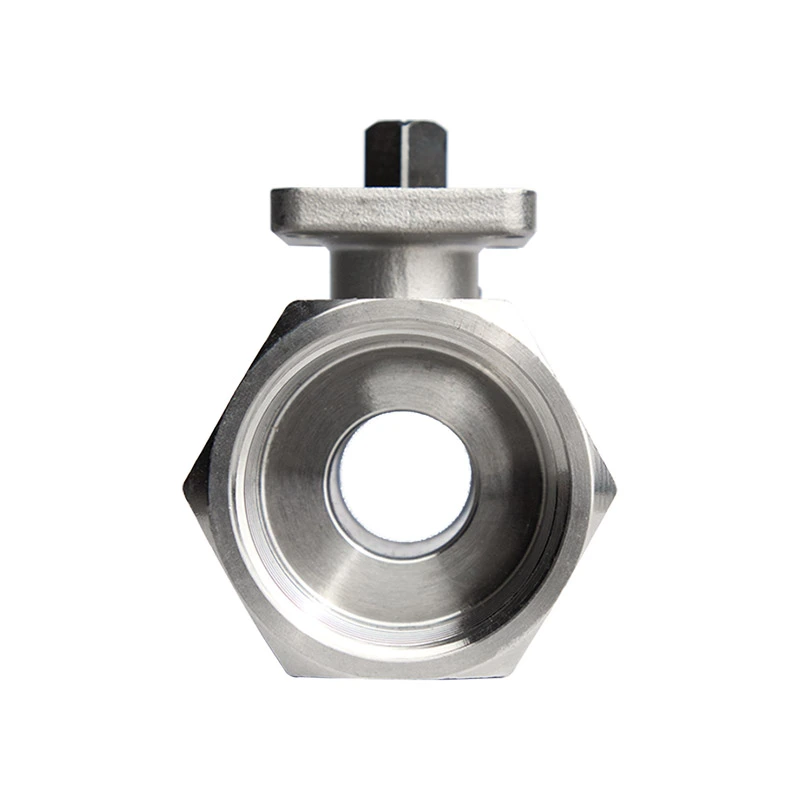

Van bi gắn trực tiếp bằng thép không gỉ 1PC
Shangtai Valve là nhà sản xuất nguồn chuyên nghiệp của Van bi gắn trực tiếp bằng thép không gỉ 1PC, được thiết kế cho các ứng dụng yêu cầu bộ truyền động hoặc các phụ kiện khác. Tất cả các vật liệu van đều được kiểm tra bằng quang phổ để xác minh hàm lượng niken và crom. Có sẵn các kích thước từ 1/2” đến 2”, với nhiều tùy chọn vật liệu. Nó cung cấp giải pháp đáng tin cậy cho các nhà sản xuất thiết bị OEM, nhà phân phối và các dự án kiểm soát chất lỏng công nghiệp.
Khi van bi thủ công truyền thống được lắp bộ truyền động, có thể cần thêm giá đỡ và khớp nối để lắp và căn chỉnh. Điều này có thể làm cho việc cài đặt trở nên phức tạp hơn và cần phải điều chỉnh thêm giữa van và cơ cấu chấp hành.
Thiết kế gắn trực tiếp của Van Shangtai cung cấp giao diện gắn bộ truyền động trên van, giảm nhu cầu về các bộ phận lắp đặt bổ sung. Kết nối van với bộ truyền động nhỏ gọn cũng giúp đơn giản hóa việc lắp đặt và duy trì đường truyền chính xác.
Van bi gắn trực tiếp bằng thép không gỉ 1PC này được phát triển để đáp ứng yêu cầu của khách hàng nước ngoài về van một mảnh tương thích với bộ truyền động. Shangtai đã phát triển công cụ và tối ưu hóa cấu trúc van dựa trên những yêu cầu ứng dụng này.
Van phù hợp cho các thiết bị công nghiệp và hệ thống kiểm soát chất lỏng tự động, nơi có van nhỏ gọn và kết nối thiết bị truyền động là cần thiết.
Thông số sản phẩm
| Kích thước chính: | 1/4" - 2" |
| Lớp áp lực: | CL150 |
| Tiêu chuẩn chủ đề: | NPT, BSP |
| Áp suất tối đa: | 285PSI |
| Tiêu chuẩn thiết kế và sản xuất: | ASME B16.34 |
| Kiểm tra và kiểm tra: | API598 |
| Thiết kế đặc biệt: | Thiết bị khóa, chốt chống nổ |
| Xếp hạng nhiệt độ áp suất: | ASME B16.34 |
| Loại cổng: | Cổng giảm |
| Phạm vi nhiệt độ: | -25oC~150oC |
| Vật liệu cơ thể: | ASTM A351 CF8M(316) |
| Chất liệu bóng: | ASTM A182 F304 |
| Chất liệu thân cây: | ASTM A182 F304 |
| Chất liệu ghế: | RPTFE(PTFE+15%fv) |
| Tùy chọn: | Các vật liệu khác có sẵn theo yêu cầu. |

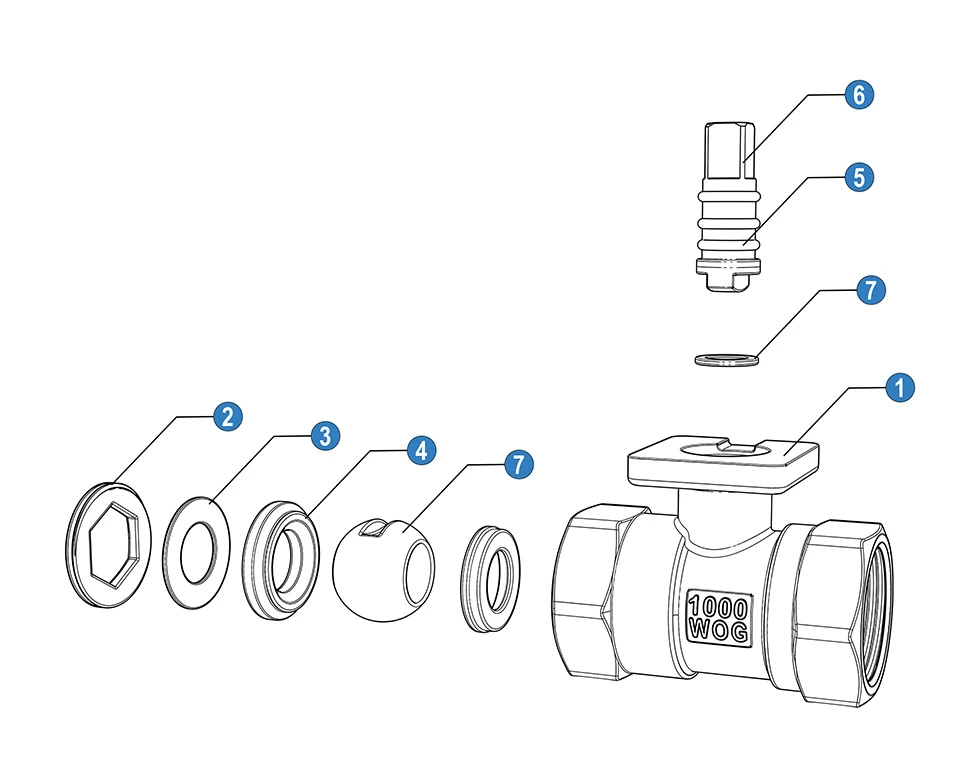

| KHÔNG | Tên | Chất liệu(*N/B) | |
| 1 | Thân hình | SS 316 | SS 304 |
| 2 | mũ lưỡi trai | SS 316 | SS 304 |
| 3 | Máy giặt | SS 316 | SS 304 |
| 4 | Ghế bóng | PTFE | PTFE |
| 5 | Vòng chữ O | PTFE | PTFE |
| 6 | Thân cây | SS 316 | SS 304 |
| 7 | Quả bóng | SS 316 | SS 304 |
| 8 | Vòng ma sát | PTFE | PTFE |
* N: Kết thúc ren theo ANSI B 2.1 NPT
* B: Thread kết thúc theo BS21 BSP

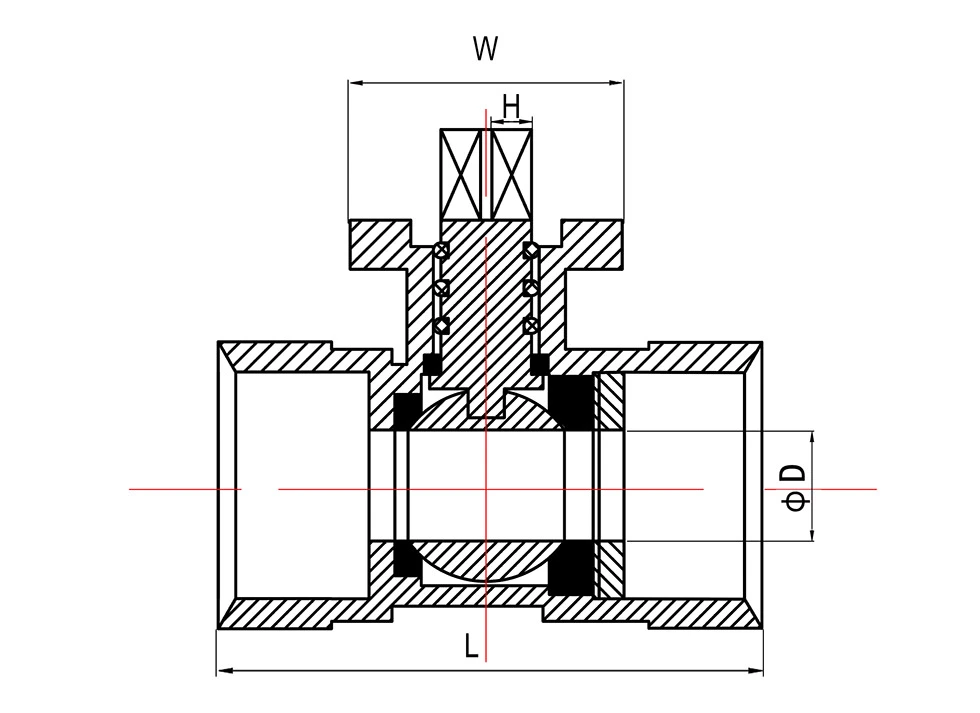

| Kích cỡ | Kích thước (mm) | |||
| D | W | H | L(+-2) | |
| 1/2" | 25 | 36*36 | 6 | 54.5 |
| 3/4" | 32 | 36*36 | 9 | 59 |
| 1" | 38 | 36*36 | 9 | 72 |
| 1 1/4" | 47.5 | 36*36 | 9 | 76 |
| 2" | 65 | 50*50 | 11 | 97 |
GIÁ TRỊ Kv
Kv = Tốc độ dòng nước tính bằng mét khối trên giờ sẽ tạo ra sự sụt giảm áp suất 1 bar trên cái van.
| 1/2" | 3/4" | 1" | 11/4" | 2" |
| 5 | 13 | 28 | 40 | 109 |
Ưu điểm kỹ thuật
Giải pháp lắp thiết bị truyền động tích hợp
Nền tảng gắn ISO tích hợp cho phép kết nối trực tiếp với bộ truyền động, giảm nhu cầu về giá đỡ bên ngoài và giảm thiểu các thành phần cài đặt.
Đối với các nhà sản xuất thiết bị, điều này có nghĩa là:
- Quá trình lắp ráp nhanh hơn
- Thiết kế thiết bị sạch hơn
- Chi phí lắp đặt thấp hơn
Tối ưu hóa cho sản xuất thiết bị OEM
Không giống như van bi thủ công tiêu chuẩn, Van bi gắn trực tiếp bằng thép không gỉ 1PC này được thiết kế tự động hóa trong tâm trí hội nhập. Nó giúp khách hàng OEM phát triển thiết bị nhỏ gọn với ít thành phần bên ngoài hơn và dễ dàng hơn truy cập bảo trì.
Truy xuất nguồn gốc vật liệu và độ tin cậy
Chúng tôi thực hiện thử nghiệm bằng máy quang phổ trên vật liệu thép không gỉ để xác minh hàm lượng niken và crom trước khi sản xuất, đảm bảo hiệu suất vật liệu phù hợp.
Các tùy chọn thép không gỉ có sẵn cung cấp khả năng chống ăn mòn đáng tin cậy cho các ứng dụng chất lỏng công nghiệp.
Cấu trúc van một mảnh nhỏ gọn
Thiết kế thân liền khối cung cấp:
- Giảm nguy cơ rò rỉ
- Bảo trì đơn giản
- Lắp đặt tiết kiệm không gian
Nó phù hợp cho các thiết bị có không gian lắp đặt và độ tin cậy lâu dài là quan trọng.
Sản xuất chính xác để vận hành ổn định
Mỗi van được sản xuất bằng công nghệ gia công chính xác để duy trì kích thước chính xác, vận hành trơn tru và hiệu suất kết nối đáng tin cậy trong điều kiện làm việc công nghiệp.
Ứng dụng điển hình
Thiết bị công nghiệp tự động
Được sử dụng như một bộ phận điều khiển dòng chảy nhỏ gọn trong máy móc yêu cầu vận hành van điều khiển bằng bộ truyền động.
Hệ thống kiểm soát quy trình
Thích hợp cho các đường ống công nghiệp yêu cầu điều khiển đóng mở tự động.
Thiết bị xử lý nước
Áp dụng trong các hệ thống lọc và thanh lọc với quản lý chất lỏng tự động.
Thiết bị HVAC
Cung cấp khả năng kiểm soát ngắt và chuyển mạch dòng chảy đáng tin cậy cho các hệ thống liên quan đến HVAC.
Thiết bị dược phẩm và hóa chất
Thích hợp cho các ứng dụng yêu cầu kết cấu thép không gỉ và kiểm soát chất lỏng ổn định.
Hỗ trợ OEM từ Thượng Đài
Shangtai Valve cung cấp các giải pháp van tùy chỉnh cho khách hàng toàn cầu, bao gồm:
- Lựa chọn vật liệu theo điều kiện làm việc
- Kích thước tùy chỉnh và tiêu chuẩn kết nối
- Hỗ trợ xây dựng thương hiệu OEM
- Khả năng sản xuất số lượng lớn
Câu hỏi thường gặp
Tại sao nên chọn van bi gắn trực tiếp thay vì van bi tiêu chuẩn?
Van bi gắn trực tiếp được thiết kế cho các ứng dụng tự động hóa. Nó cho phép các bộ truyền động được cài đặt trực tiếp, giảm bớt các thành phần phụ và đơn giản hóa việc lắp ráp hệ thống.
Loại thiết bị truyền động nào có thể được lắp đặt trên Van bi gắn trực tiếp bằng thép không gỉ 1PC này?
Van có thể được kết hợp với bộ truyền động bằng khí nén và điện thông qua bệ lắp ISO.
Van này có phù hợp với thiết bị OEM không?
Đúng. Cấu trúc nhỏ gọn và thiết kế sẵn sàng cho thiết bị truyền động giúp nó phù hợp với các nhà sản xuất máy móc và tự động hóa các nhà tích hợp hệ thống.
Van Shangtai kiểm soát chất lượng vật liệu như thế nào?
Nguyên liệu thép không gỉ thô được kiểm tra thông qua thử nghiệm quang phổ để xác minh thành phần và duy trì sản xuất tính nhất quán.
