Làm thế nào Van bi ba chiều Cổng L có thể cải thiện khả năng kiểm soát dòng chảy trong hệ thống đường ống công nghiệp

Thượng Đàicung cấp mộtVan bi ba chiều Cổng Lđược thiết kế để chuyển đổi dòng chảy đáng tin cậy trong các hệ thống đường ống công nghiệp. Với thân ba mảnh, các đầu hàn đối đầu mở rộng và các tùy chọn kết cấu bằng thép không gỉ, loại van này giúp các kỹ sư quản lý việc định tuyến chất lỏng, đơn giản hóa cách bố trí đường ống và lập kế hoạch bảo trì xung quanh các điều kiện vận hành đòi hỏi khắt khe.

Van bi ba chiều có cấu hình cổng L được thiết kế để chuyển hướng chất lỏng giữa hai nhánh đường ống được kết nối. Quả bóng được gia công đặc biệt của nó tạo ra một lối đi hình chữ L thẳng hàng với các cổng đã chọn khi tay cầm xoay. Không giống như thiết kế cổng T, có thể kết nối đồng thời nhiều cổng tùy thuộc vào cấu hình của nó, van cổng L chủ yếu được sử dụng để chuyển hướng dòng chảy và chọn nguồn. Việc chọn van chính xác đòi hỏi phải chú ý đến hướng cổng, vật liệu thân van, khả năng tương thích của đế, xếp hạng nhiệt độ áp suất và tiêu chuẩn kết nối. Hướng dẫn này giải thích nguyên lý làm việc, những ưu điểm chính, ứng dụng công nghiệp và những cân nhắc khi mua van bi ba chiều cổng L, giúp các kỹ sư, đội bảo trì và người mua công nghiệp đưa ra quyết định sáng suốt.

Mục lục

• Cổng L Van bi ba chiều là gì?
• Van bi ba chiều L-Port hoạt động như thế nào?
• Cổng L so với Cổng T: Sự khác biệt là gì?
• Ưu điểm chính là gì?
• Van bi cổng L được sử dụng ở đâu?
• Cách chọn van phù hợp
• Thông số kỹ thuật cần xem xét
• Khuyến nghị lắp đặt và bảo trì
• Câu hỏi thường gặp
• Kết luận: Đưa ra quyết định kiểm soát dòng chảy đúng đắn

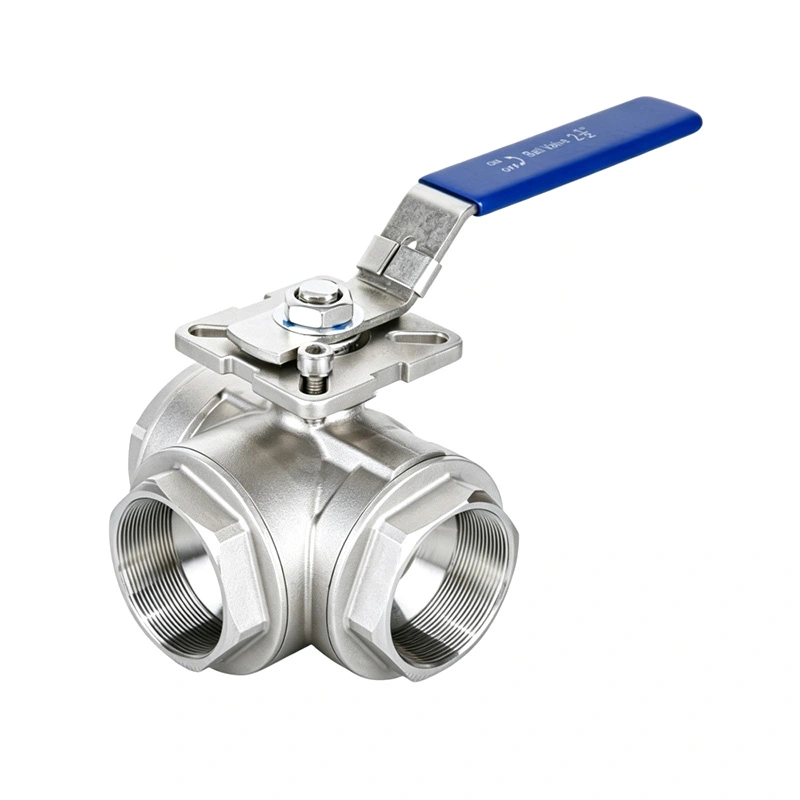

Cổng L Van bi ba chiều là gì?

Van bi ba chiều là một thiết bị điều khiển dòng chảy cơ học có ba cổng và một quả bóng quay bên trong thân van. Đường đi bên trong xác định cổng nào giao tiếp khi van được vận hành. Trong cấu hình cổng L, lối đi giống chữ L, cho phép van điều hướng chất lỏng giữa các kết nối đã chọn.

Ví dụ: một đường ống có thể có một kết nối chung và hai đầu ra thay thế. Van có thể hướng chất lỏng đi vào về phía cửa ra thứ nhất hoặc chuyển nó sang cửa ra thứ hai, tùy thuộc vào lối đi bên trong và vị trí tay cầm. Nhánh không được sử dụng sẽ được cách ly ở vị trí vận hành dự định khi thiết kế của van hỗ trợ sự bố trí đó.

Sản phẩm của Shangtai kết hợp nguyên lý định tuyến dòng chảy này với thân ba mảnh và các đầu mối hàn đối đầu mở rộng. Chiều dài đầu mối hàn bổ sung cung cấp không gian làm việc cho việc lắp đặt đường ống và có thể hữu ích trong việc bố trí đường ống cách nhiệt hoặc chôn trong đó thiết kế quy định yêu cầu khoảng trống bổ sung.

Các cân nhắc xây dựng phổ biến bao gồm:

• Thân van:Thép không gỉ hoặc các vật liệu được chỉ định khác được lựa chọn theo ứng dụng.
• Bóng và thân cây:Các bộ phận chịu trách nhiệm định hướng dòng chảy và truyền mô-men xoắn vận hành.
• Ghế và con dấu:Các bộ phận hỗ trợ hiệu suất bịt kín trong các điều kiện sử dụng được chỉ định.
• Kết nối:Các cấu hình hàn giáp mép, ren hoặc các cấu hình khác tùy thuộc vào kiểu máy đã chọn.
• Cơ chế vận hành:Tay cầm bằng tay hoặc bộ truyền động tương thích, nếu có.

Cấu hình cuối cùng phải luôn được kiểm tra dựa trên bản vẽ và tài liệu kỹ thuật đã được nhà sản xuất phê duyệt.

Van bi ba chiều L-Port hoạt động như thế nào?

Van hoạt động bằng cách xoay một quả cầu được khoan đặc biệt bên trong thân van. Khi đường bóng thẳng hàng với hai cổng đã chọn, chất lỏng có thể di chuyển giữa các kết nối đó. Việc thay đổi hướng của quả bóng sẽ thay đổi đường dẫn dòng chảy có sẵn.

Trong sơ đồ chuyển hướng điển hình, trình tự vận hành bao gồm các điều kiện sau:

1. Vị trí dòng chảy đầu tiên:Cổng chung kết nối với một nhánh đã chọn, cho phép chất lỏng đi theo tuyến đường đầu tiên.
2. Hoạt động chuyển đổi:Người vận hành xoay tay cầm theo hướng dẫn vận hành của nhà sản xuất.
3. Vị trí dòng chảy thứ hai:Đoạn bên trong thẳng hàng với nhánh thay thế, chuyển hướng chất lỏng.
4. Vị trí cách ly nếu được thiết kế:Một số cấu hình cổng L nhất định cung cấp vị trí chặn cả ba cổng. Khả năng này phải được xác minh cho van cụ thể.

Việc đánh số cổng, hướng tay cầm, góc xoay và các vị trí dừng sẵn có khác nhau giữa các thiết kế. Do đó, người vận hành không bao giờ nên cho rằng một hướng xử lý cụ thể luôn tương ứng với cùng một đường dẫn dòng chảy.

Trước khi vận hành thử, hãy xem lại sơ đồ dòng chảy của van và xác nhận các kết nối dự định ở mọi vị trí vận hành được phép. Điều này đặc biệt quan trọng trong các hệ thống tự động, trong đó trình tự truyền động không chính xác có thể làm gián đoạn quá trình sản xuất hoặc đưa chất lỏng đến đích ngoài ý muốn.

Cổng L so với Cổng T: Sự khác biệt là gì?

Mặc dù cả hai thiết kế đều sử dụng ba cổng nhưng đường dẫn bóng bên trong của chúng phục vụ các mục đích khác nhau. Việc lựa chọn giữa chúng phụ thuộc chủ yếu vào việc hệ thống có cần chuyển luồng giữa các nhánh hay kết nối nhiều đường dẫn để trộn và phân phối hay không.

Bảng mô tả các nguyên tắc thiết kế chung thay vì đảm bảo trình tự vận hành của mọi van. Các nhà sản xuất có thể đưa ra các cách sắp xếp bóng, cấu hình chỗ ngồi và vị trí dừng khác nhau.

Đối với các ứng dụng trong đó hai nguồn chất lỏng phải tách biệt, thiết kế cổng L có thể phù hợp nếu sơ đồ dòng chảy được phê duyệt của nó xác nhận sự cách ly cần thiết. Khi cần liên lạc đồng thời giữa nhiều cổng, thiết kế cổng T có thể phù hợp hơn.

Để biết thêm thông tin, hãy xem lại thông tin sản phẩm van bi ba chiều cổng L của nhà sản xuất trước khi hoàn tất lựa chọn.

Ưu điểm chính là gì?

1. Định tuyến luồng linh hoạt

Van cổng L cho phép người vận hành chuyển đổi giữa các nhánh đường ống được chỉ định mà không cần lắp đặt các van riêng biệt tại mỗi điểm chuyển đổi. Điều này có thể đơn giản hóa việc sắp xếp thiết bị được sử dụng để truyền chất lỏng, lựa chọn nguồn và định tuyến quy trình.

2. Thiết kế đường ống tiết kiệm không gian

Việc kết hợp nhiều kết nối dòng chảy trong một thân van có thể làm giảm số lượng các bộ phận riêng lẻ cần thiết trong việc lắp đặt phù hợp. Ít thành phần hơn cũng có thể có nghĩa là ít điểm kết nối cần kiểm tra hơn, mặc dù thiết kế hệ thống tổng thể quyết định mức tiết kiệm thực tế.

3. Tùy chọn vật liệu thép không gỉ

Kết cấu thép không gỉ có thể mang lại khả năng chống ăn mòn hữu ích trong môi trường công nghiệp tương thích. Cấp độ thích hợp phụ thuộc vào môi trường xử lý, nồng độ clorua, hóa chất tẩy rửa, nhiệt độ và các điều kiện sử dụng khác. Việc lựa chọn vật liệu phải dựa trên khả năng tương thích đã được xác minh thay vì giả định rằng tất cả các loại thép không gỉ đều hoạt động giống hệt nhau.

4. Tiếp cận bảo trì thông qua kết cấu ba phần

Thân ba mảnh có thể giúp việc kiểm tra và bảo trì bên trong thuận tiện hơn vì van có thể được tháo rời theo quy trình của nhà sản xuất. Sau khi đường ống đã được cách ly, giảm áp suất, xả nước và đảm bảo an toàn, nhân viên bảo trì có trình độ có thể kiểm tra các bộ phận có thể sử dụng được và thay thế các đệm hoặc vòng đệm tương thích khi cần thiết.

5. Đầu mối hàn mở rộng cho các lắp đặt cụ thể

Các đầu mối hàn giáp mép mở rộng có thể cung cấp thêm khe hở trong quá trình hàn đường ống, đặc biệt trong các bố trí liên quan đến đường ống cách nhiệt hoặc đường ống chôn. Việc lắp đặt đúng vẫn là điều cần thiết: quy trình hàn phải kiểm soát lượng nhiệt đầu vào để tránh làm hỏng đế, vòng đệm hoặc các bộ phận bên trong nhạy cảm với nhiệt độ khác.

Van bi cổng L được sử dụng ở đâu?

Khả năng chuyển hướng dòng chảy làm cho cấu hình van này trở nên hữu ích trong một số lĩnh vực công nghiệp. Sự phù hợp của nó phụ thuộc vào môi trường xử lý, áp suất, nhiệt độ, cách sắp xếp kết nối và hiệu suất ngắt cần thiết.

• Chế biến hóa dầu:Chuyển đổi luồng quy trình tương thích giữa các nhánh đường ống được chỉ định.
• Hệ thống dầu khí:Lựa chọn các tuyến dòng chảy thay thế trong các ứng dụng có mức áp suất của van và khả năng tương thích vật liệu phù hợp.
• Hệ thống năng lượng nhiệt:Chuyển hướng chất lỏng tương thích giữa các mạch xử lý hoặc kết nối thiết bị.
• Xử lý nước:Chuyển đổi dòng nước giữa các tuyến xử lý hoặc các nhánh hệ thống đã chọn.
• Thiết bị công nghiệp:Thay đổi tuyến cung cấp chất lỏng để hỗ trợ các chế độ vận hành hoặc sắp xếp bảo trì khác nhau.

Ví dụ: lắp đặt xử lý nước có thể sử dụng van cổng L để chọn giữa hai tuyến dòng chảy được chỉ định. Trong quá trình thiết kế hệ thống, các kỹ sư nên xác minh sơ đồ cổng, trạng thái cách ly dự định và hậu quả của việc thay đổi đường dẫn dòng chảy trước khi đưa van vào sử dụng.

Không phải mọi van bi ba chiều đều phù hợp với mọi chất lỏng hoặc điều kiện vận hành. Các hạt mài mòn, chất nhớt, hóa chất ăn mòn, chênh lệch áp suất cao và nhiệt độ tăng cao có thể ảnh hưởng đến tuổi thọ của đệm và hiệu suất bịt kín. Van phải được chọn cho dịch vụ thực tế chứ không phải chỉ tên ngành.

Cách chọn van phù hợp

Việc mua van bi ba chiều không chỉ liên quan đến việc phù hợp với đường kính ống danh nghĩa. Quá trình lựa chọn đáng tin cậy phải bắt đầu với chức năng dòng chảy cần thiết và tiếp tục thông qua khả năng tương thích của vật liệu, xếp hạng cơ học, kích thước lắp đặt và yêu cầu bảo trì.

1. Xác định mô hình dòng chảy cần thiết

Xác định cổng chung, các nhánh thay thế và mọi vị trí vận hành cần thiết. Lấy sơ đồ luồng của nhà sản xuất để xác minh cổng nào được kết nối và cổng nào được cách ly ở mỗi vị trí.

2. Xác nhận các yêu cầu về áp suất và nhiệt độ

Kiểm tra áp suất vận hành định mức ở nhiệt độ sử dụng thực tế. Xếp hạng áp suất có thể thay đổi theo nhiệt độ và lựa chọn vật liệu, do đó giá trị áp suất tối đa không bao giờ được xem xét độc lập với các điều kiện quy định.

3. Chọn vật liệu thân và niêm phong tương thích

So sánh môi trường xử lý với các vật liệu thân, bi, thân, đế và vòng đệm được đề xuất. Ghế làm bằng PTFE và các biến thể PTFE được gia cố có các đặc tính cơ và nhiệt khác nhau. Khả năng tương thích hóa học và phạm vi dịch vụ cho phép của nhà sản xuất phải được xác nhận cho từng ứng dụng.

4. Kiểm tra chuẩn kết nối

Xác minh loại kết nối, kích thước và tiêu chuẩn áp dụng được chỉ định. Đối với việc lắp đặt mối hàn đối đầu, hãy xem lại phần chuẩn bị cuối và bản vẽ kích thước. Các kết nối ren và hàn không thể thay thế cho nhau nếu không bố trí đường ống được thiết kế phù hợp.

5. Quyết định vận hành thủ công hay tự động

Một tay cầm thủ công có thể đủ để thay đổi lộ trình thường xuyên. Khi cần chuyển đổi thường xuyên hoặc điều khiển từ xa, hãy hỏi xem có sẵn bộ truyền động điện hoặc khí nén tương thích hay không. Xác nhận mô-men xoắn vận hành, hành trình cần thiết, phản hồi vị trí và phản hồi mong muốn khi mất điện hoặc nguồn cung cấp không khí.

6. Đánh giá nhu cầu kiểm tra và lập hồ sơ

Đối với các dịch vụ quan trọng, hãy làm rõ việc nhận dạng vật liệu, tài liệu kiểm tra áp suất, kiểm tra kích thước, truy xuất nguồn gốc và bất kỳ yêu cầu chấp nhận cụ thể nào của dự án. Những hồ sơ này giúp đội mua hàng và kỹ sư xác minh rằng van được cung cấp phù hợp với thông số kỹ thuật đã được phê duyệt.

Thông số kỹ thuật cần xem xét

Thông tin sản phẩm được công bố của Shangtai cung cấp điểm khởi đầu hữu ích để đánh giá van bi ba chiều cổng L có thân ba mảnh và các đầu hàn đối đầu mở rộng. Các giá trị được liệt kê bên dưới mô tả cấu hình sản phẩm được tham chiếu và phải được xác nhận dựa trên báo giá và bảng dữ liệu được phê duyệt hiện tại trước khi mua.

Những số liệu này không phải là xếp hạng chung cho tất cả các van cổng L. Trang sản phẩm cũng thảo luận về các vật liệu thay thế và cấu hình bịt kín. Người mua nên yêu cầu bản vẽ kỹ thuật mới nhất và văn bản xác nhận về vỏ bọc nhiệt độ áp suất, chi tiết kết nối và thành phần vật liệu cho đơn đặt hàng của họ.

Khuyến nghị lắp đặt và bảo trì

Việc lắp đặt đúng và bảo trì theo kế hoạch giúp duy trì hiệu suất của van và giảm thời gian ngừng hoạt động có thể tránh được. Các phương pháp thực hành sau đây rất hữu ích cho các nhóm kỹ thuật, vận hành và bảo trì.

• Kiểm tra trước khi lắp đặt:Kiểm tra thân van, đầu mối hàn, cơ cấu vận hành và bao bì bảo vệ xem có bị hư hỏng hoặc nhiễm bẩn không.
• Xác minh hướng dòng chảy:So sánh cách bố trí cổng thực tế với sơ đồ đường ống đã được phê duyệt trước khi kết nối van.
• Sử dụng quy trình hàn phù hợp:Đối với các thiết kế mối hàn đối đầu, hãy tuân theo các quy trình đã được chứng nhận và kiểm soát nhiệt lượng đầu vào theo hướng dẫn của nhà sản xuất.
• Kiểm tra trình tự vận hành:Khi an toàn và thích hợp, hãy xác minh vị trí tay cầm và các chỉ dẫn về đường dẫn trước khi đưa môi trường xử lý vào.
• Ngăn chặn việc bảo trì không an toàn:Cô lập van, giảm áp suất, xả chất độc hại và tuân theo các quy trình khóa và an toàn của địa điểm trước khi tháo rời.
• Kiểm tra chỗ ngồi và con dấu:Kiểm tra tình trạng hao mòn, hư hỏng do hóa chất, rò rỉ và các khó khăn khi vận hành trong khoảng thời gian phù hợp với dịch vụ.
• Lưu trữ hồ sơ kỹ thuật:Lập hồ sơ kiểm tra, thay thế, kết quả kiểm tra và mọi thay đổi về điều kiện vận hành.

Van bi thường được thiết kế để vận hành và định tuyến dòng chảy, không điều tiết liên tục trừ khi nhà sản xuất chấp thuận cụ thể nhiệm vụ đó. Vận hành van ở vị trí mở một phần không phù hợp có thể làm tăng sự nhiễu loạn, xói mòn hoặc hư hỏng mặt tựa trong một số điều kiện nhất định.

Câu hỏi thường gặp

1. Chức năng chính của Cổng L Van bi ba chiều là gì?

Chức năng chính của nó là chuyển hướng chất lỏng giữa các nhánh đường ống đã chọn. Lối đi hình chữ L bên trong quả bóng kết nối các cổng được chỉ định theo hướng của van. Cần tham khảo sơ đồ quy trình đã được phê duyệt để xác nhận trình tự vận hành và khả năng cách ly chính xác.

2. Sự khác biệt giữa van bi cổng L và van bi cổng T là gì?

Thiết kế cổng L chủ yếu được sử dụng để chuyển mạch hoặc chuyển hướng giữa các cổng đã chọn. Thiết kế cổng T cung cấp các kiểu kết nối bổ sung và có thể cho phép cả ba cổng giao tiếp đồng thời. Tùy chọn đúng tùy thuộc vào chức năng xử lý được yêu cầu và cấu hình cổng của nhà sản xuất.

3. Van bi ba chiều cổng L có thể tắt hoàn toàn dòng chảy không?

Một số thiết kế cổng L bao gồm vị trí đóng tất cả các cổng, trong khi những thiết kế khác có cách sắp xếp vận hành khác nhau. Việc cách ly hoàn toàn phải được xác nhận từ sơ đồ dòng chảy và thông số kỹ thuật bịt kín của van cụ thể. Trong trường hợp việc cách ly là quan trọng về mặt an toàn, hãy xác minh hiệu suất rò rỉ cần thiết và liệu có cần thiết bị cách ly bổ sung hay không.

4. Vật liệu nào phù hợp cho van bi cổng L?

Lựa chọn vật liệu phụ thuộc vào chất lỏng, khả năng tiếp xúc với ăn mòn, áp suất, nhiệt độ và yêu cầu làm sạch. Các loại thép không gỉ như 304 hoặc 316 có thể phù hợp với nhiều ứng dụng, trong khi ghế làm bằng PTFE hoặc gia cố có thể phù hợp với một số dịch vụ nhất định. Sự kết hợp vật liệu ướt hoàn chỉnh phải được kiểm tra tính tương thích.

5. Cần thông tin gì để yêu cầu báo giá?

Cung cấp kích thước van danh nghĩa, cách bố trí cổng yêu cầu, loại kết nối, điều kiện áp suất và nhiệt độ, môi trường xử lý, vật liệu ưu tiên, số lượng và phương pháp vận hành. Bản vẽ đường ống, trình tự dòng chảy cần thiết và các yêu cầu kiểm tra cụ thể của dự án có thể giúp nhà cung cấp xác nhận cấu hình phù hợp.

6. Tại sao nên cân nhắc sử dụng van ba mảnh có đầu hàn đối đầu mở rộng?

Cấu trúc ba mảnh có thể đơn giản hóa việc tiếp cận các bộ phận bên trong có thể sử dụng được, tùy theo quy trình bảo trì của nhà sản xuất. Các đầu hàn đối đầu mở rộng có thể tạo thêm khoảng hở cho việc hàn và có thể phù hợp với một số cách bố trí đường ống cách nhiệt hoặc chôn ngầm nhất định. Kích thước và phương pháp lắp đặt phải được kiểm tra trước khi đặt hàng.

Kết luận: Đưa ra quyết định kiểm soát dòng chảy đúng đắn

Van bi ba chiều có lối đi cổng L có thể cung cấp giải pháp thiết thực để chuyển chất lỏng giữa các nhánh đường ống được chỉ định. Hiệu quả của nó phụ thuộc vào việc chọn cách bố trí cổng chính xác, xác minh giới hạn áp suất và nhiệt độ, chọn vật liệu tương thích và đảm bảo rằng vị trí vận hành của van phù hợp với yêu cầu của quy trình. Các chi tiết kết cấu như thân ba mảnh và các đầu hàn đối đầu mở rộng cũng có thể ảnh hưởng đến việc lập kế hoạch lắp đặt và bảo trì dài hạn.

Thượng Đài cung cấp thông tin sản phẩm và các tùy chọn cấu hình để hỗ trợ lựa chọn van công nghiệp. Nếu bạn đang so sánh các thiết kế cổng L, lập kế hoạch hệ thống đường ống mới hoặc thay thế van hiện có, hãy xem lại thông số kỹ thuật của Cổng L của Van bi ba chiều và chuẩn bị các yêu cầu vận hành trước khi đặt hàng. Hãy liên hệ với nhóm của chúng tôi để thảo luận về đơn đăng ký của bạn, xác nhận chi tiết kỹ thuật và yêu cầu báo giá phù hợp. Vui lòngliên hệ với chúng tôingay hôm nay để khám phá các giải pháp van phù hợp với nhu cầu kiểm soát dòng chảy công nghiệp của bạn.
