Thông tin chuyên sâu về kỹ thuật: Van bi bệ cao 2 mảnh 2000 WOG - Tính năng thiết kế & Môi trường ứng dụng

Đường ống thoát áp suất trung bình của trạm điều chỉnh áp suất khí thành phố hoạt động ở áp suất thiết kế 4,0 MPa. Hệ thống này yêu cầu tích hợp với hệ thống SCADA để điều phối từ xa và tắt khẩn cấp. Các van phải không gây rò rỉ bên ngoài, khoảng thời gian không cần bảo trì dài và hỗ trợ bảo trì nội tuyến để tránh làm gián đoạn việc cung cấp khí đốt cho khu vực.

2000 Van bi bệ cao 2 mảnh WOG bằng CF8 (thép không gỉ 304) với đầu ren NPT và đế được gia cố RPTFE đã được lựa chọn, trang bị bộ truyền động điện chống cháy nổ gắn trực tiếp. Đánh giá áp suất của van vượt xa áp suất vận hành thực tế.

• Thân van và vòng đệm hoạt động trong điều kiện ứng suất thấp trong thời gian dài, làm giảm đáng kể độ rão của vòng đệm. Tuổi thọ sử dụng được kéo dài hơn50%so với van bi PN40 tiêu chuẩn.

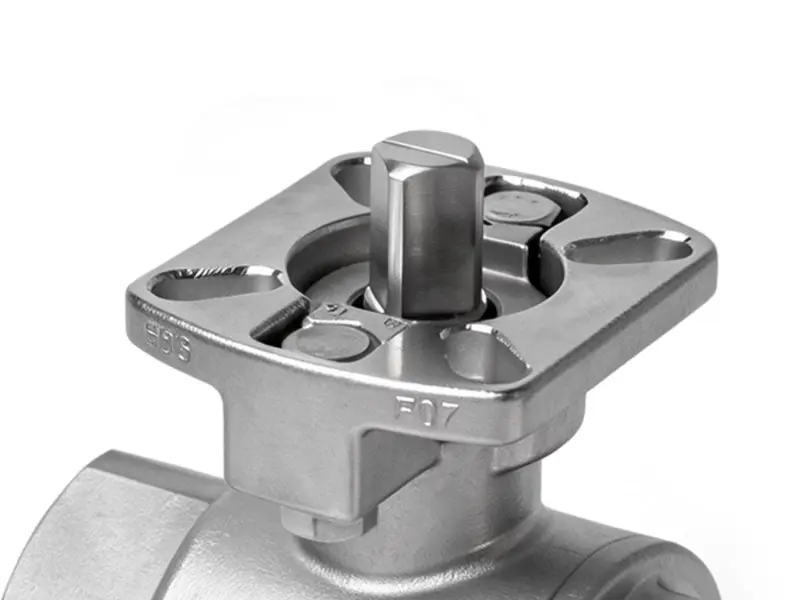

• Nền tảng cao tiêu chuẩn ISO 5211 cho phép lắp bộ truyền động trực tiếp mà không cần giá đỡ bộ chuyển đổi, cắt giảm thời gian lắp đặt bằng30%và đảm bảo độ đồng trục cao hơn cho độ chính xác ổn định của điều khiển từ xa.

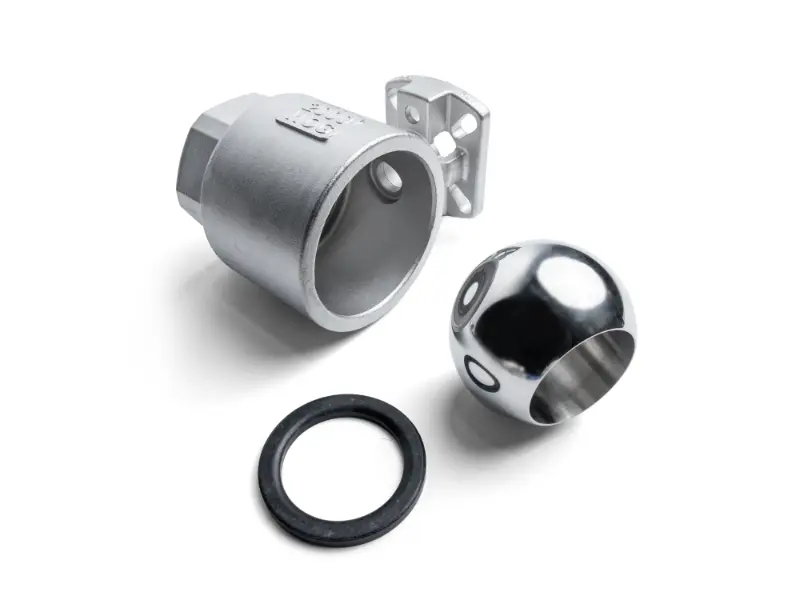

• Thiết kế thân chia 2 mảnh hỗ trợ tháo gỡ nội tuyến và thay thế vòng đệm mà không cần cắt đường ống, giảm thời gian ngừng hoạt động bảo trì của khu vực bằng cách70%.
• Cấu trúc niêm phong hai chiều bóng nổi giúp không rò rỉ ra bên ngoài, đảm bảo truyền khí an toàn và tuân thủ các thông số kỹ thuật thiết kế khí đô thị.

Nhánh áp suất cao của hệ thống nước làm mát tuần hoàn trong một nhà máy lọc dầu lớn hoạt động ở mức 2,5 MPa, với những cú sốc búa nước không liên tục trong đường ống. Van bi PN25 tiêu chuẩn ban đầu thường xuyên bị rò rỉ mặt tựa và biến dạng thân, đồng thời phải cắt đường ống để bảo trì khiến sản xuất phải ngừng hoạt động.

Được thay thế bằng van bi bệ cao 2000 WOG bằng thép carbon WCB, có đường dẫn dòng chảy cổng đầy đủ và kết hợp với bộ truyền động khí nén để điều khiển bật/tắt được lập trình.

• Thân van hạng nặng 2000 WOG có khả năng chống búa nước vượt trội hơn nhiều so với van PN25 tiêu chuẩn, chịu được búa nước tức thời lên đến10 MPakhông có biến dạng cơ thể hoặc hư hỏng con dấu.
• Thiết kế cổng đầy đủ tạo ra tổn thất áp suất ít hơn0,03 MPa, giảm tải bơm tuần hoàn bằng cách5%và mang lại sự tiết kiệm năng lượng lâu dài đáng chú ý.
• Bộ truyền động khí nén gắn trực tiếp trên bệ cao đáp ứng trong vòng chưa đầy1 giây, thích hợp cho các hoạt động chuyển mạch được lập trình thường xuyên.
• Thân van 2 mảnh cho phép tháo rời nhanh chóng để làm sạch cặn và mảnh vụn từ lõi bi, tăng gấp đôi hiệu quả bảo trì mà không cần cắt đường ống hoặc ngừng sản xuất.

Máy làm lạnh nước kiểu trục vít trong khu phức hợp thương mại lớn sử dụng chất làm lạnh R134a, với đường dây chính hoạt động ở mức 1,8 MPa. Các van được yêu cầu phải có hiệu suất bịt kín tuyệt vời để ngăn chặn rò rỉ chất làm lạnh và tương thích với bộ truyền động điện để điều khiển nhóm thông qua hệ thống tự động hóa tòa nhà (BAS).

Van bi bệ cao 2000 WOG bằng thép không gỉ CF8, có đế bịt kín chất làm lạnh chuyên dụng và bộ truyền động điện nhỏ gọn gắn trực tiếp.

• Thân van định mức áp suất cao với khả năng bịt kín chính xác giúp không rò rỉ chất làm lạnh, loại bỏ tình trạng mất công suất làm mát và các vấn đề phát thải môi trường.
• Giao diện nền tảng cao ISO 5211 được tiêu chuẩn hóa cải thiện hiệu quả lắp ráp lô máy làm lạnh bằng cách30%. Thiết bị truyền động có thể hoán đổi cho nhau mà không cần bộ điều hợp tùy chỉnh để thay thế sau bán hàng dễ dàng hơn.
• Cấu trúc 2 mảnh tạo điều kiện thuận lợi cho việc tháo rời và bảo trì trong quá trình đại tu máy làm lạnh lớn mà không làm hỏng các mối hàn đường ống, giảm chi phí bảo trì bằng40%.
• Áp suất vận hành thấp hơn nhiều so với định mức danh nghĩa làm chậm đáng kể quá trình lão hóa của vòng đệm, kéo dài khoảng thời gian không cần bảo trì lên hơn3 năm.

Dây chuyền vận chuyển nguyên liệu thô có hoạt tính bề mặt trong nhà máy hóa chất hàng ngày hoạt động ở mức 1,6 MPa, với môi trường có tính ăn mòn nhẹ. Van phải hỗ trợ điều khiển từ xa, dễ tháo rời và làm sạch, đồng thời đáp ứng các yêu cầu vệ sinh khi chuyển đổi hàng loạt.

Van bi bệ cao 2000 WOG bằng CF8M (thép không gỉ 316) với thiết kế toàn bộ cổng, mặt ngồi bằng PTFE và bộ truyền động khí nén chống cháy nổ.

• Thân bằng thép không gỉ 316 chống ăn mòn nhẹ. Thiết kế toàn bộ cổng không có vùng chết dòng chảy, giảm sự tích tụ và hư hỏng vật liệu để đáp ứng các yêu cầu vệ sinh sản xuất hóa chất hàng ngày.
• Hoạt động ít căng thẳng trong thời gian dài trong điều kiện suy giảm giúp loại bỏ nguy cơ thấm môi trường và lây nhiễm chéo giữa các lần chuyển đổi hàng loạt.
• Bộ truyền động khí nén chống cháy nổ gắn trực tiếp trên bệ cao ISO đáp ứng trực tiếp các yêu cầu về chống cháy nổ của xưởng hóa chất mà không cần sửa đổi bổ sung.
• Thiết kế chia 2 mảnh cho phép tháo rời nhanh chóng để vệ sinh và khử trùng bên trong, giảm thời gian vệ sinh chuyển đổi hàng loạt bằng cách60%.

Hệ thống Làm sạch tại chỗ (CIP) ở nhiệt độ cao trong nhà máy sản xuất đồ uống hoạt động ở mức 3,0 MPa, với chất tẩy rửa có tính kiềm 80°C. Van phải có khả năng chịu nhiệt độ và chống ăn mòn, có độ kín đáng tin cậy, hỗ trợ điều khiển chương trình tự động và tuân thủ các tiêu chuẩn GMP thực phẩm.

Van bi bệ cao 2 mảnh 2000 WOG cấp thực phẩm bằng thép không gỉ CF8, được trang bị ghế nhiệt độ cao được gia cố RPTFE và bộ truyền động khí nén vệ sinh gắn trực tiếp.

• Áp suất vận hành 3,0 MPa thấp hơn nhiều so với định mức danh nghĩa 2000 WOG, cung cấp mức dự trữ áp suất dồi dào ngay cả ở nhiệt độ cao, không có nguy cơ hư hỏng vòng đệm hoặc biến dạng thân máy.
• Ghế được gia cố RPTFE mang lại khả năng chịu nhiệt độ và hóa chất vượt trội, với tuổi thọ gấp đôi so với ghế PTFE tiêu chuẩn, chịu được sự cọ rửa liên tục bằng chất lỏng làm sạch ở nhiệt độ cao.
• Thiết kế gắn trực tiếp nền tảng cao không tạo ra vùng chết vệ sinh ở giao diện van truyền động, dễ dàng làm sạch và khử trùng, tuân thủ đầy đủ các yêu cầu chứng nhận GMP của ngành thực phẩm.
• Thân van 2 mảnh cho phép tháo rời nhanh chóng để kiểm tra độ sạch bên trong mà không cần tháo toàn bộ đường ống, đơn giản hóa việc kiểm tra và bảo trì định kỳ.
