Khi độ sạch, khả năng chống ăn mòn, tự động hóa nhỏ gọn và khả năng ngắt điện đáng tin cậy là quan trọng,Thượng Đàicung cấp1PC Van bi gắn trực tiếp bằng thép không gỉ được đánh bóng bằng điệnnhư một giải pháp thiết thực cho các hệ thống kiểm soát chất lỏng đòi hỏi khắt khe. Bề mặt thép không gỉ được đánh bóng bằng điện, cấu trúc gắn bộ truyền động trực tiếp và các bộ phận được gia công chính xác giúp nó phù hợp cho các ứng dụng công nghiệp dược phẩm, chế biến thực phẩm, xử lý nước, hóa chất và công nghiệp tự động.

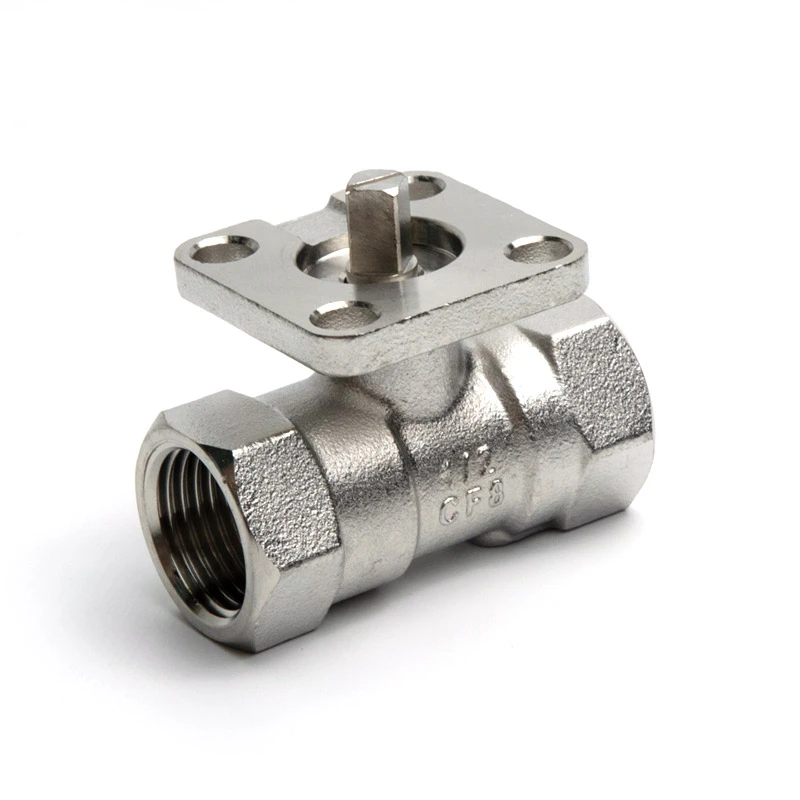

Van bi gắn trực tiếp bằng thép không gỉ được đánh bóng bằng điện 1PC kết hợp cấu trúc nguyên khối với bề mặt được đánh bóng bằng điện và bệ gắn trực tiếp tích hợp. Đánh bóng bằng điện tạo ra bề mặt thép không gỉ mịn hơn và đồng đều hơn, giúp giảm sự tích tụ cặn và đơn giản hóa việc làm sạch. Cấu trúc gắn trực tiếp cho phép lắp đặt các bộ truyền động điện hoặc khí nén tương thích mà không cần giá đỡ bổ sung, tạo ra giải pháp tự động hóa nhỏ gọn hơn. Với các tùy chọn thép không gỉ 304 và 316, kết nối ren NPT hoặc BSP, phạm vi kích thước 1/4"–2" và khả năng chịu áp suất lên tới 285 PSI, loại van bi này có thể đáp ứng nhiều yêu cầu kiểm soát chất lỏng công nghiệp.
Mục lục
Tại sao nên chọn Van bi thép không gỉ được đánh bóng bằng điện?
Thiết kế gắn trực tiếp cải thiện khả năng tự động hóa như thế nào?
Điều gì làm cho việc xây dựng một mảnh trở nên thực tế?
Van bi này có thể được sử dụng ở đâu?
Thông số kỹ thuật chính trong nháy mắt
Người mua nên chọn loại van phù hợp như thế nào?
Những lợi thế chính cho người mua công nghiệp
Những cân nhắc về lắp đặt và bảo trì
Tại sao nên cân nhắc Shangtai cho dự án Valve của bạn?
Tại sao nên chọn Van bi thép không gỉ được đánh bóng bằng điện?
Tình trạng bề mặt là yếu tố quan trọng cần cân nhắc khi van hoạt động trong các hệ thống yêu cầu độ sạch, khả năng chống ăn mòn và hiệu quả bảo trì. Đánh bóng bằng điện loại bỏ những bất thường cực nhỏ khỏi bề mặt thép không gỉ và tạo ra bề mặt mịn hơn. Điều này có thể giúp giảm các khu vực có thể tích tụ chất gây ô nhiễm hoặc dư lượng quá trình.
Đối với các ứng dụng liên quan đến việc vệ sinh thường xuyên hoặc yêu cầu vệ sinh cao, bề mặt van nhẵn có thể đơn giản hóa việc bảo trì. Thép không gỉ cũng mang lại sự kết hợp mạnh mẽ giữa độ bền cơ học và khả năng chống ăn mòn, khiến nó phù hợp với nhiều môi trường công nghiệp.
Van Shangtai có sẵn bằng thép không gỉ 304 làm tùy chọn vật liệu tiêu chuẩn, trong khi cấu hình thép không gỉ 316 có thể được chọn khi điều kiện dự án yêu cầu thêm khả năng chống ăn mòn. Trang sản phẩm chỉ định tiêu chuẩn ASTM A351 CF8 (304) cho thân máy, với thép không gỉ được sử dụng cho các bộ phận bị ướt chính và các bộ phận bịt kín bằng PTFE.
- Bề mặt thép không gỉ được đánh bóng bằng điện mượt mà hơn
- Cải thiện khả năng chống ăn mòn và ô nhiễm bề mặt
- Vệ sinh và bảo trì dễ dàng hơn
- Thích hợp cho các hệ thống chất lỏng nhạy cảm với độ sạch
- Có sẵn trong các cấu hình vật liệu thép không gỉ khác nhau
Thiết kế gắn trực tiếp cải thiện khả năng tự động hóa như thế nào?
Tự động hóa van công nghiệp thường yêu cầu kết nối đáng tin cậy giữa van và bộ truyền động. Cách sắp xếp truyền thống có thể yêu cầu các giá đỡ hoặc phần cứng lắp đặt riêng biệt, làm tăng số lượng thành phần và diện tích lắp đặt tổng thể.
Van bi gắn trực tiếp tích hợp bệ gắn thiết bị truyền động vào thiết kế van. Do đó, các bộ truyền động điện hoặc khí nén tương thích có thể được lắp đặt trực tiếp, giúp đơn giản hóa việc bố trí cơ khí. Điều này đặc biệt hữu ích cho các nhà sản xuất thiết bị và nhà tích hợp hệ thống thiết kế các cụm điều khiển chất lỏng tự động nhỏ gọn.
Cấu trúc gắn trực tiếp có thể mang lại một số lợi ích thiết thực:
- Cài đặt nhỏ gọn:Loại bỏ sự cần thiết của giá đỡ gắn riêng trong các cấu hình tương thích.
- Ít thành phần hơn:Kết nối đơn giản hơn có thể giảm bớt phần cứng bổ sung.
- Sẵn sàng tự động hóa:Hỗ trợ tích hợp với truyền động bằng khí nén hoặc điện.
- Hoạt động linh hoạt:Tay cầm mở rộng cũng có thể được xem xét cho các ứng dụng thủ công phù hợp.
- Tích hợp hệ thống dễ dàng hơn:Khái niệm lắp đặt tiêu chuẩn hóa rất hữu ích cho thiết bị OEM và hệ thống xử lý tự động.
Điều gì làm cho việc xây dựng một mảnh trở nên thực tế?
Thân van bi một mảnh mang lại kết cấu đơn giản cho các ứng dụng ưa thích bố trí van nhỏ gọn và chắc chắn. Van sử dụng cơ chế vận hành bi và thân để kiểm soát dòng chất lỏng, trong khi các bộ phận đệm và đệm cung cấp chức năng ngắt cần thiết.
Gia công chính xác cũng rất quan trọng. Kích thước chính xác giữa thân, bi, thân và các bộ phận bịt kín giúp hỗ trợ vận hành trơn tru và độ kín đáng tin cậy. Shangtai chỉ định các bộ phận được gia công chính xác và kiểm tra vật liệu như một phần trong phương pháp sản xuất của mình.
Van cũng kết hợp tùy chọn thân chống nổ và thiết bị khóa. Những tính năng này có thể có giá trị trong lắp đặt công nghiệp, nơi vận hành được kiểm soát và an ninh cơ học là những cân nhắc quan trọng.
Van bi này có thể được sử dụng ở đâu?
Sự kết hợp giữa thép không gỉ được đánh bóng bằng điện, cấu trúc nhỏ gọn và lắp bộ truyền động trực tiếp làm cho van này thích hợp cho các ứng dụng yêu cầu cả cách ly chất lỏng và tự động hóa.
Các lĩnh vực ứng dụng điển hình bao gồm:
- Thiết bị dược phẩm:Hữu ích khi bề mặt nhẵn và các bộ phận kiểm soát dòng chảy có thể làm sạch được đóng vai trò quan trọng.
- Chế biến thực phẩm:Thích hợp cho các hệ thống chất lỏng yêu cầu các thành phần bằng thép không gỉ chống ăn mòn.
- Xử lý nước:Thích hợp cho các điểm cách ly và kiểm soát dòng chảy tự động.
- Xử lý hóa chất:Cấu trúc bằng thép không gỉ có thể mang lại độ bền trong môi trường quy trình được lựa chọn.
- Tự động hóa công nghiệp:Việc lắp bộ truyền động trực tiếp hỗ trợ đóng mở tự động.
- Thiết bị OEM:Cấu hình van nhỏ gọn có thể đơn giản hóa việc tích hợp vào máy móc đóng gói.
Sự phù hợp của ứng dụng phải luôn được đánh giá dựa trên các yêu cầu về chất lỏng, áp suất, nhiệt độ, khả năng tương thích hóa học, tiêu chuẩn kết nối và bộ truyền động thực tế.
Thông số kỹ thuật chính trong nháy mắt
Các thông số kỹ thuật sau đây cung cấp tài liệu tham khảo thực tế cho các kỹ sư, nhà phân phối, người mua OEM và nhà tích hợp hệ thống đánh giá loại van này.
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Loại van | 1PC Van bi gắn trực tiếp bằng thép không gỉ được đánh bóng bằng điện |
| Kích thước danh nghĩa | 1/4" đến 2" |
| Lớp áp lực | CL150 |
| Áp suất tối đa | 285 PSI |
| Tiêu chuẩn chủ đề | NPT / BSP |
| Tiêu chuẩn thiết kế & sản xuất | ASME B16.34 |
| Tiêu chuẩn kiểm tra | API 598 |
| Chất liệu thân máy | ASTM A351 CF8 (304) |
| Vật liệu bóng & thân cây | ASTM A182 F304 |
| Chất liệu ghế | RPTFE (PTFE + chất độn 15%) |
| Phạm vi nhiệt độ | -25°C đến 150°C |
| Loại cổng | Cổng giảm |
Để lựa chọn kỹ thuật, người mua nên xác minh các bản vẽ kích thước mới nhất, xếp hạng nhiệt độ áp suất, cấu hình vật liệu và các yêu cầu kết nối trước khi đặt hàng.
Người mua nên chọn loại van phù hợp như thế nào?
Việc lựa chọn van bi bằng thép không gỉ không chỉ đơn giản là phù hợp với kích thước ống danh nghĩa. Các kỹ sư nên xem xét môi trường vận hành hoàn chỉnh để tránh các vấn đề về khả năng tương thích hoặc hiệu suất.
1. Xác nhận chuẩn kết nối
Van hỗ trợ cấu hình ren NPT và BSP. Tiêu chuẩn ren đã chọn phải phù hợp với hệ thống đường ống hoặc phụ kiện được kết nối để tránh các vấn đề về lắp đặt.
2. Kiểm tra áp suất và nhiệt độ
Áp suất tối đa được chỉ định là 285 PSI, trong khi phạm vi nhiệt độ được liệt kê là -25°C đến 150°C. Các điều kiện ứng dụng thực tế phải duy trì trong phạm vi định mức áp suất-nhiệt độ áp dụng.
3. Đánh giá khả năng tương thích của vật liệu
Thép không gỉ 304 và 316 có mức độ chống ăn mòn khác nhau. Tất cả chất lỏng, nồng độ, nhiệt độ và hóa chất làm sạch đều phải được xem xét khi lựa chọn vật liệu.
4. Xác định phương pháp vận hành
Đối với thiết bị tự động, hãy xác nhận xem nên sử dụng thiết bị truyền động bằng khí nén hay điện. Cấu trúc gắn trực tiếp có thể giúp giảm độ phức tạp của việc lắp đặt khi bộ truyền động tương thích với cách bố trí lắp van.
5. Xem xét các yêu cầu về dòng chảy
Mô hình này sử dụng cấu hình cổng giảm. Người mua nên xem xét tốc độ dòng chảy và độ giảm áp suất cần thiết thay vì chọn van chỉ dựa trên kích thước đường ống. Các giá trị Kv được liệt kê có thể cung cấp điểm khởi đầu hữu ích cho việc đánh giá dòng chảy.
Những lợi thế chính cho người mua công nghiệp
Đối với người mua so sánh van bi thép không gỉ, giá trị của cấu hình này đến từ sự kết hợp giữa xử lý bề mặt, kết cấu, khả năng tương thích tự động hóa và tính linh hoạt trong sản xuất.
| Tính năng | Lợi ích thiết thực |
|---|---|
| Kết thúc bằng điện | Bề mặt mịn hơn và làm sạch dễ dàng hơn |
| Xây dựng thép không gỉ | Khả năng chống ăn mòn và độ bền cơ học |
| Nền tảng gắn kết trực tiếp | Đơn giản hóa việc tích hợp thiết bị truyền động |
| Thân một mảnh | Cấu trúc van nhỏ gọn và đơn giản |
| Tùy chọn 304/316 | Cho phép lựa chọn vật liệu cho các môi trường khác nhau |
| Chủ đề NPT / BSP | Hỗ trợ các yêu cầu kết nối đường ống khác nhau |
| Tùy chỉnh OEM | Hỗ trợ thông số kỹ thuật tùy chỉnh và yêu cầu số lượng lớn |
Những cân nhắc về lắp đặt và bảo trì
Ngay cả một van chất lượng cao cũng đòi hỏi phải có phương pháp lắp đặt và vận hành phù hợp. Trước khi lắp đặt, hãy kiểm tra các ren, bề mặt bịt kín, thân van và đường ống xem có bị nhiễm bẩn hoặc hư hỏng không. Đường ống phải được căn chỉnh hợp lý để ngăn chặn áp lực cơ học không cần thiết lên van.
Trong quá trình vận hành thử, hãy xác minh rằng van mở và đóng trơn tru và bộ truyền động, nếu được lắp đặt, sẽ hoạt động trong phạm vi mô-men xoắn yêu cầu. Kiểm tra áp suất phải tuân theo các quy trình dự án hiện hành và các yêu cầu an toàn.
Để sử dụng lâu dài, đội bảo trì nên kiểm tra định kỳ:
- Rò rỉ bên ngoài xung quanh các kết nối ren và vòng đệm
- Mô-men xoắn và chuyển động vận hành của van
- Gắn và căn chỉnh thiết bị truyền động
- Dấu hiệu ăn mòn hoặc hư hỏng bề mặt
- Hiệu suất chỗ ngồi và niêm phong
- Điều kiện áp suất và nhiệt độ vận hành
Nên tuân theo tài liệu kỹ thuật của nhà sản xuất và các tiêu chuẩn ngành hiện hành khi lắp đặt, kiểm tra hoặc bảo dưỡng van.
Câu hỏi thường gặp
Lợi ích chính của van bi thép không gỉ được đánh bóng điện là gì?
Đánh bóng bằng điện tạo ra bề mặt thép không gỉ mịn hơn, có thể cải thiện khả năng làm sạch, giảm sự tích tụ cặn trên bề mặt và hỗ trợ khả năng chống ăn mòn. Điều này làm cho van trở nên đặc biệt hấp dẫn đối với các ứng dụng công nghiệp nhạy cảm với độ sạch.
Van có thể được kết nối với bộ truyền động khí nén không?
Đúng. Nền tảng gắn trực tiếp được thiết kế để hỗ trợ các bộ truyền động khí nén tương thích. Thiết bị truyền động điện và tay cầm mở rộng phù hợp cũng có thể được xem xét theo yêu cầu vận hành.
Những kích cỡ nào có sẵn?
Phạm vi kích thước tiêu chuẩn là 1/4" đến 2". Người mua yêu cầu kích thước khác hoặc thông số kỹ thuật tùy chỉnh có thể thảo luận về yêu cầu của họ với nhà sản xuất.
Van có hỗ trợ cả ren NPT và BSP không?
Đúng. Có sẵn các tùy chọn kết nối ren NPT và BSP, cho phép khớp van với các hệ thống đường ống khác nhau.
Những tiêu chuẩn nào được liên kết với van này?
Thông tin sản phẩm nêu rõ ASME B16.34 dành cho thiết kế và sản xuất và API 598 dành cho thử nghiệm và kiểm tra. Các yêu cầu cụ thể của dự án phải được xác nhận trước khi mua sắm.
Thượng Đài có thể cung cấp tùy chỉnh OEM không?
Đúng. Shangtai hỗ trợ các yêu cầu về van OEM và tùy chỉnh, bao gồm lựa chọn vật liệu, thông số kỹ thuật, xử lý bề mặt, tiêu chuẩn kết nối và yêu cầu sản xuất số lượng lớn.
Tại sao nên cân nhắc Shangtai cho dự án Valve của bạn?
các1PC Van bi gắn trực tiếp bằng thép không gỉ được đánh bóng bằng điệnđược thiết kế dành cho người mua cần sự kết hợp giữa chất lượng bề mặt thép không gỉ mịn, kết cấu van nhỏ gọn và tích hợp tự động hóa thuận tiện. Các tùy chọn bằng thép không gỉ 304/316, kết nối NPT hoặc BSP, cấu trúc lắp bộ truyền động trực tiếp và kiểu dáng công nghiệp khiến nó trở thành lựa chọn linh hoạt cho các hệ thống kiểm soát chất lỏng trong nhiều ngành công nghiệp.
Thượng Đài hỗ trợ các nhà phân phối, nhà sản xuất thiết bị OEM, nhà tích hợp hệ thống và các dự án công nghiệp bằng các giải pháp van tùy chỉnh và khả năng cung cấp số lượng lớn. Nếu bạn đang đánh giá kích thước van, vật liệu, mức áp suất, loại kết nối, xử lý bề mặt hoặc khả năng tương thích của bộ truyền động, hãy xem Van bi gắn trực tiếp bằng thép không gỉ được đánh bóng bằng điện 1PC để biết chi tiết sản phẩm và thông tin lựa chọn.
Bạn đang tìm kiếm giải pháp van thép không gỉ đáng tin cậy cho dự án tiếp theo của mình?Chia sẻ các yêu cầu về kích thước, môi trường làm việc, áp suất, nhiệt độ, tiêu chuẩn kết nối và tự động hóa theo yêu cầu của bạn với Shangtai để nhận được cấu hình và hỗ trợ kỹ thuật phù hợp.Liên hệ với chúng tôihôm nay để thảo luận về các yêu cầu OEM, van tùy chỉnh hoặc van số lượng lớn của bạn và tìm ra giải pháp thiết thực cho hệ thống kiểm soát chất lỏng của bạn.
