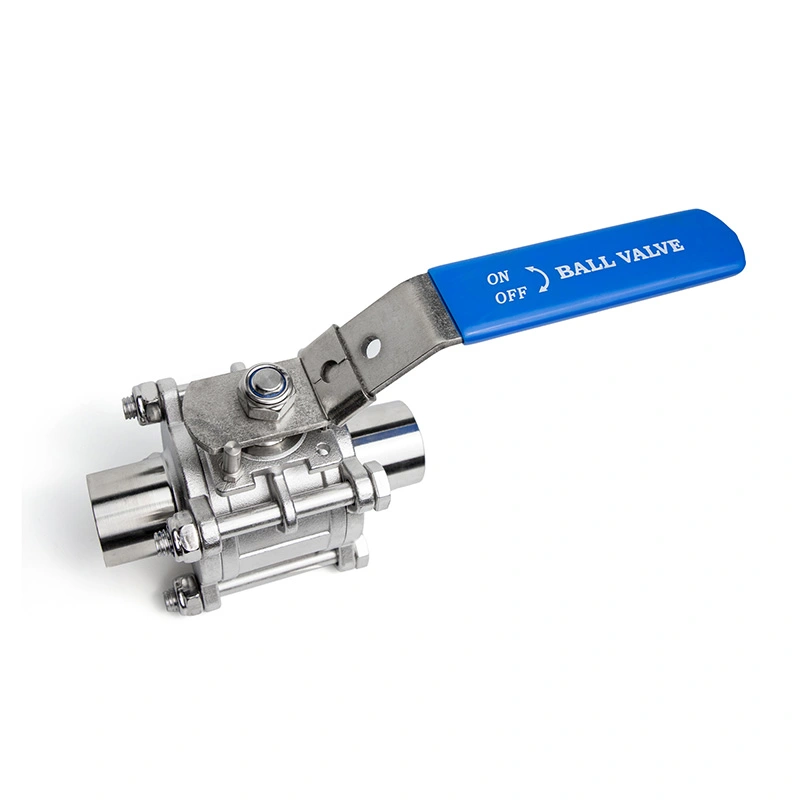

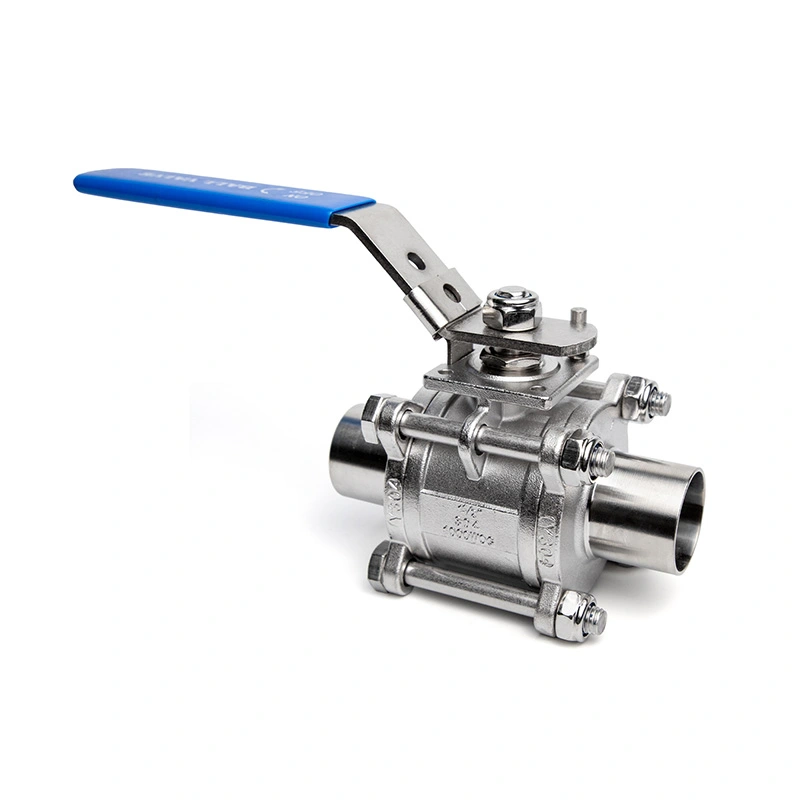

Van bi vệ sinh hàn kín 3 mảnh

Van bi vệ sinh hàn đối đầu Shangtai 3 mảnh được làm bằng thép không gỉ 304/316 với các đầu hàn đối đầu được hoàn thiện ở khoảng Ra 0,15μm. Các vòng đệm được bao bọc hoàn toàn và đường dẫn dòng chảy bên trong trơn tru được thiết kế để giảm cặn sản phẩm và hỗ trợ làm sạch CIP/SIP. Tài liệu ISO 9001 và CE có sẵn cho các cấu hình áp dụng, giúp van phù hợp với các hệ thống xử lý chất lỏng hợp vệ sinh.

Gửi yêu cầu

Mô tả Sản phẩm

Van bi vệ sinh hàn đối đầu 3 mảnh này sử dụng các đầu hàn đối đầu để kết nối vĩnh viễn với hệ thống đường ống hợp vệ sinh. Bề mặt bên trong và bên ngoài của các đầu mối hàn được gia công với độ nhám bề mặt khoảng Ra 0,15μm, mang lại bề mặt hàn mịn và giảm diện tích mà cặn có thể tích tụ xung quanh mối nối.

Van sử dụng các vòng đệm được đóng kín hoàn toàn, với bộ phận bịt kín đàn hồi được bao bọc trong một cấu trúc bảo vệ trơn tru để hạn chế các khoảng hở lộ ra và giữ lại sản phẩm. Có sẵn bằng thép không gỉ 304 hoặc 316, nó có thể được cung cấp một đường dẫn bên trong được đánh bóng để xử lý vệ sinh và làm sạch CIP/SIP. Cấu trúc ba mảnh cho phép tiếp cận các bộ phận bịt kín bên trong để kiểm tra và thay thế sau khi van đã được cách ly và giảm áp suất.

Kích thước chính

Kích cỡ	1/4"- 6"
Lớp áp lực	CL150
Đầu hàn vệ sinh	EN10357(DIN11850) / ISO1127
Áp suất tối đa	285PSI
Tiêu chuẩn thiết kế và sản xuất	ASME B16.34
Kiểm tra và kiểm tra	API598
Xếp hạng nhiệt độ áp suất	ASME B16.34
Phạm vi nhiệt độ	-25oC~150oC
Chất liệu thân máy	ASTM A351 CF8M(316)
Chất liệu bóng	ASTM A182 F316
Chất liệu thân cây	ASTM A182 F316
Chất liệu ghế	RPTFE(PTFE+15%fv)
Tùy chọn	Các vật liệu khác có sẵn theo yêu cầu.

3 Piece Fully Encapsulated Butt-welded Sanitary Ball Valve

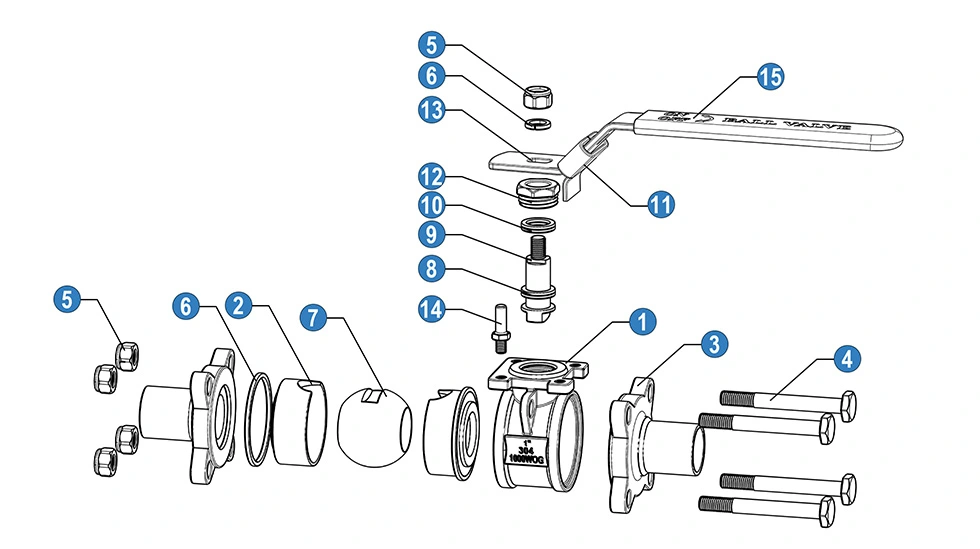

KHÔNG	Tên	*Chất liệu (N/B)**
1	Thân hình	SS 316	SS 304
2	Ghế bóng	PTFE	PTFE
3	mũ lưỡi trai	SS 316	SS 304
4	bu lông	SS 304	SS 304
5	Hạt	SS 304	SS 304
6	Máy giặt mùa xuân	SS 304	SS 304
7	Quả bóng	SS 316	SS 304
8	Vòng ma sát	PTFE	PTFE
9	Thân cây	SS 316	SS 304
10	Đóng gói thân cây	PTFE	PTFE
11	Thiết bị khóa	SS 304	SS 304
12	tuyến	SS 316	SS 304
13	Xử lý	SS	SS
14	Dừng ghim	SS 201	SS 201
15	tay cầm	PVC	PVC

· N: Kết thúc luồng theo ANSl B 2.1 NPT
· B: Chủ đề kết thúc theo BS21 BSP

3 Piece Fully Encapsulated Butt-welded Sanitary Ball Valve

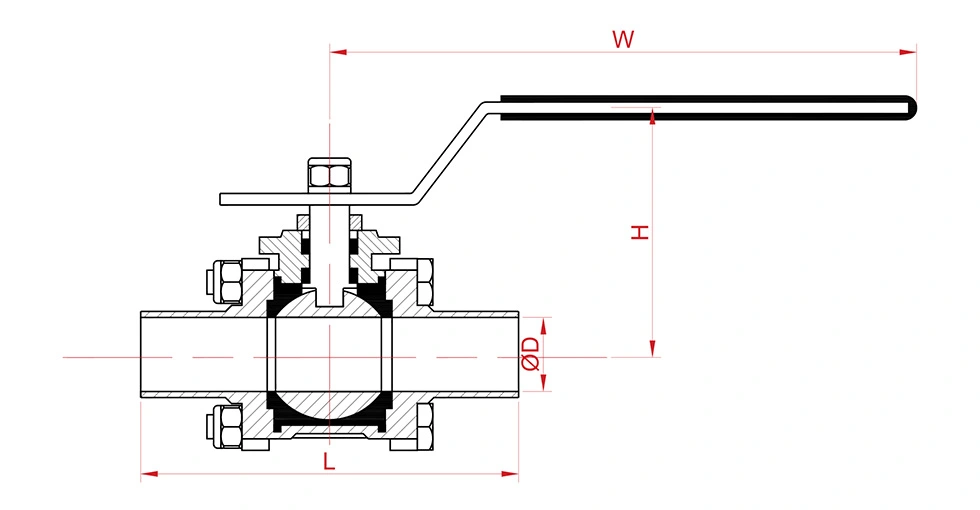

Kích thước chung

Kích cỡ	Kích thước (mm)				Trọng lượng (kg)
Kích cỡ	D	W	H	L(+-2)	Trọng lượng (kg)
1/4"	8	102	54	52	0.22
3/8"	10	102	54	52	0.22
1/2"	15	105	57	55	0.23
3/4"	20	105	60	60	0.3
1"	25	110	71	70	0.5
11/4"	32	126	77	81	0.82
2/11"	38	155	88	92	1.1
2"	49	165	100	106	1.5
21/2"	63	230	125	150	3.5
3"	76	260	145	165	5.6
4"	100	300	165	200	9.6

GIÁ TRỊ Kv

Kv (m3/h) = Tốc độ dòng nước tính bằng mét khối trên giờ sẽ tạo ra độ giảm áp suất 1 b thanh ngang qua van.

Kích cỡ	Kích thước (mm)				Trọng lượng (kg)
Kích cỡ	D	W	H	L(+-2)	Trọng lượng (kg)
1/4"	8	102	54	52	0.22
3/8"	10	102	54	52	0.22
1/2"	15	105	57	55	0.23
3/4"	20	105	60	60	0.3
1"	25	110	71	70	0.5
11/4"	32	126	77	81	0.82
2/11"	38	155	88	92	1.1
2"	49	165	100	106	1.5
21/2"	63	230	125	150	3.5
3"	76	260	145	165	5.6
4"	100	300	165	200	9.6

Ưu điểm sản phẩm

1. Đầu hàn đối đầu được tiện chính xác

Cả bề mặt bên trong và bên ngoài của các đầu mối hàn đều được gia công chính xác đến Ra ≈ 0,15μm, đảm bảo độ đồng trục cao và phù hợp chặt chẽ với đường ống vệ sinh tại chỗ, đảm bảo chất lượng hàn ổn định và loại bỏ các rủi ro vệ sinh tiềm ẩn tại các mối nối.

2. Cấu trúc niêm phong được đóng gói hoàn toàn

Thiết kế con dấu được bao bọc hoàn toàn bao bọc hoàn toàn lõi bịt kín đàn hồi, loại bỏ các khoảng trống đàn hồi lộ ra và khu vực giữ chất lỏng. Nó ngăn chặn hiệu quả sự tích tụ trung bình và sự phát triển của vi sinh vật, duy trì lâu dài hiệu suất vệ sinh và đơn giản hóa thủ tục làm sạch.

3. Thép không gỉ vệ sinh cao cấp

Có sẵn các tùy chọn bằng thép không gỉ 304 và 316, van mang lại khả năng chống ăn mòn tuyệt vời và cơ khí sức mạnh. Đường dẫn dòng chảy bên trong được đánh bóng bằng gương đảm bảo truyền chất lỏng trơn tru với lực cản tối thiểu, hoàn toàn Tuân thủ các yêu cầu về đường ống công nghiệp vệ sinh.

4. Cấu trúc phân chia 3PC để bảo trì dễ dàng

Thân chia ba mảnh cho phép tháo rời hoàn toàn và thay thế phớt trực tiếp trên đường ống mà không cần cắt đứt toàn bộ dây chuyền, giảm đáng kể thời gian ngừng hoạt động của hệ thống và giảm chi phí vận hành và bảo trì hàng ngày.

Câu hỏi thường gặp

1. Van bi vệ sinh này có những chứng nhận gì?

Hệ thống sản xuất của chúng tôi được chứng nhận đạt tiêu chuẩn ISO 9001 và tài liệu CE có sẵn cho các cấu hình van bi vệ sinh hiện hành. Chứng nhận và tài liệu có sẵn có thể được xác nhận theo yêu cầu của sản phẩm và đơn đặt hàng cụ thể.

2. Van này có những vật liệu gì?

Các tùy chọn vật liệu thân tiêu chuẩn là thép không gỉ 304 và thép không gỉ 316. Loại thích hợp có thể được lựa chọn theo môi trường làm việc, nhiệt độ và điều kiện ăn mòn.

3. Độ chính xác gia công của các đầu mối hàn đối đầu như thế nào?

Bề mặt bên trong và bên ngoài của các đầu mối hàn đối đầu được gia công với độ nhám bề mặt khoảng Ra 0,15μm. Điều này mang lại bề mặt hàn mịn và hỗ trợ kết nối thích hợp với đường ống vệ sinh tương thích.

4. Các tính năng chính của Van bi vệ sinh hàn kín 3 mảnh là gì?

Van kết hợp các đầu hàn đối đầu, các vòng đệm kín hoàn toàn và kết cấu bằng thép không gỉ 304 hoặc 316. Cấu hình bên trong mượt mà phù hợp với các hệ thống xử lý vệ sinh yêu cầu làm sạch CIP hoặc SIP.

5. Chúng tôi có thể đến thăm nhà máy của bạn để kiểm tra tại chỗ không?

Đúng. Nhà máy được đặt tại Ôn Châu, Chiết Giang, Trung Quốc, cách Sân bay Ôn Châu khoảng 10 phút đi xe. Các chuyến tham quan nhà máy có thể được sắp xếp trước và có sự hỗ trợ của lễ tân theo lịch trình tham quan.
