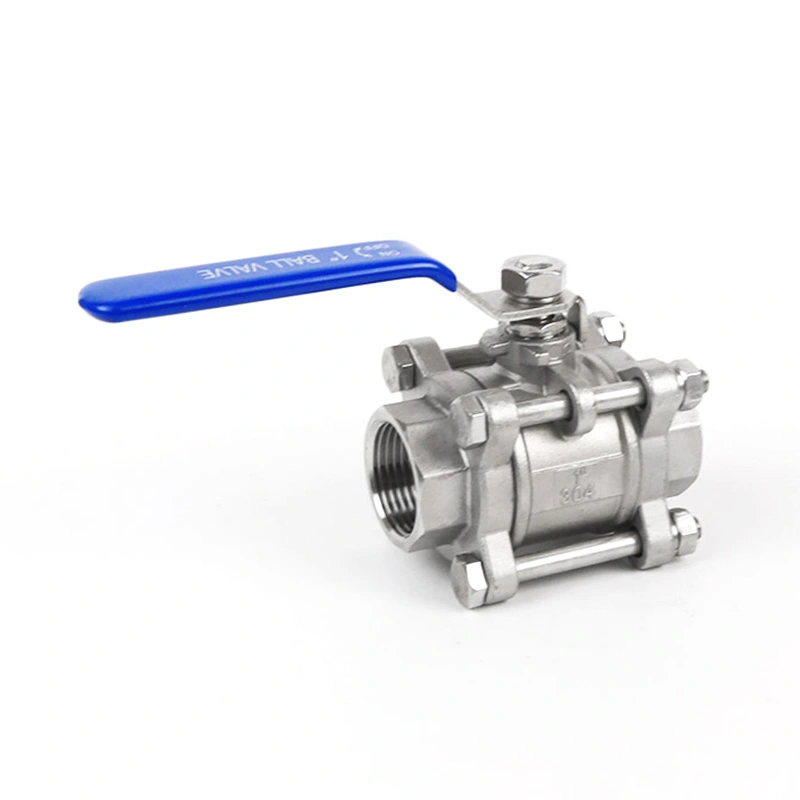

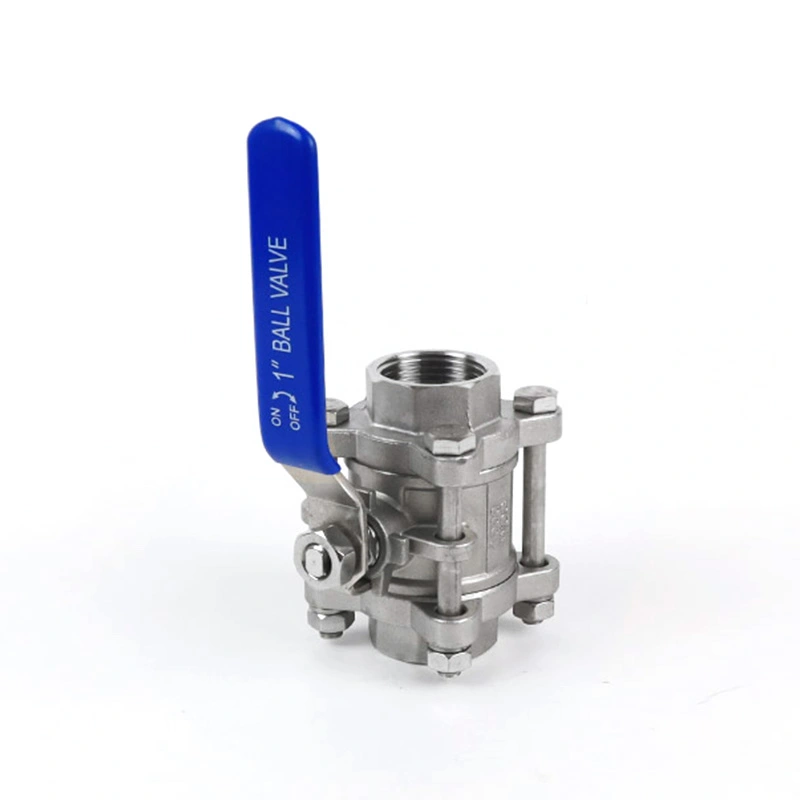

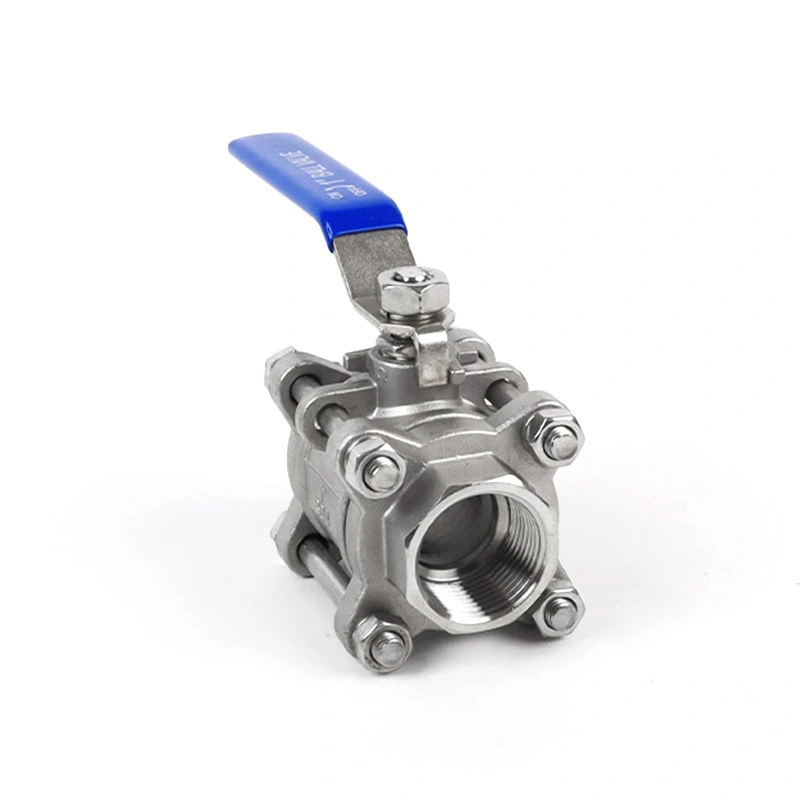

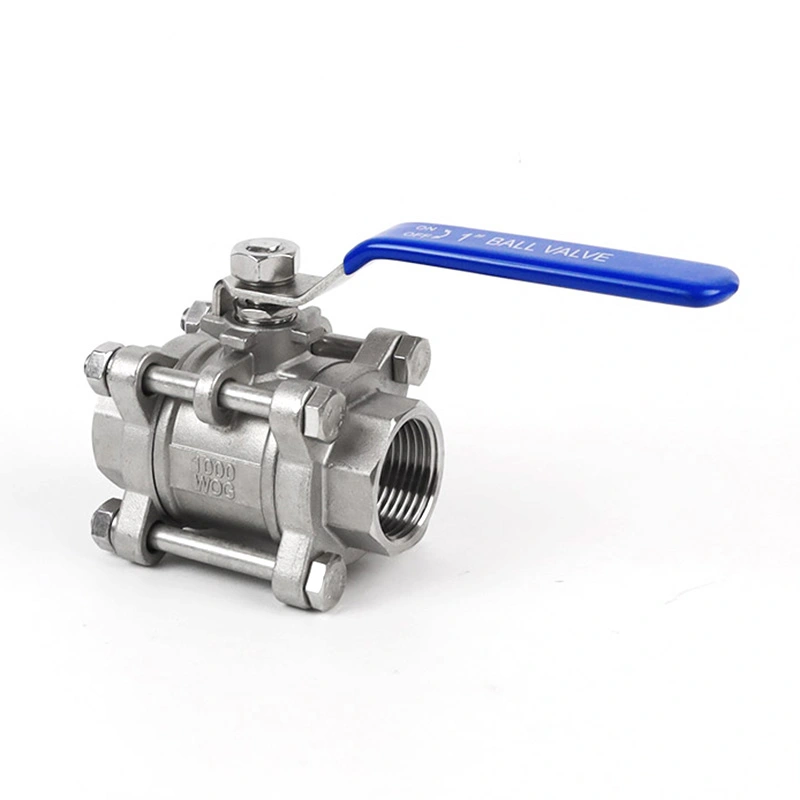

Van bi hạng nặng 3PC có thiết bị khóa

Van bi hạng nặng Shangtai 3PC có thiết bị khóa là van ngắt áp suất cao được gia cố với thân chống nổ và các bộ phận bịt kín có thể tùy chỉnh để đáp ứng các điều kiện nhiệt độ và áp suất khắt khe.

Gửi yêu cầu

Mô tả Sản phẩm

Van bi hạng nặng Shangtai 3PC có thiết bị khóa được thiết kế cho các hệ thống đường ống công nghiệp yêu cầu ngắt an toàn và vận hành thủ công có kiểm soát. Cấu trúc ba mảnh giúp tiếp cận các bộ phận bên trong để bảo trì, trong khi tay cầm có thể khóa giúp ngăn van hoạt động ngoài ý muốn. Các cấu hình chỗ ngồi, con dấu, áp suất và nhiệt độ khác nhau có thể được cung cấp tùy theo yêu cầu về môi trường làm việc và ứng dụng.

Thuận lợi

1. Cấu trúc ba mảnh hạng nặng

Thân ba mảnh được gia cố được thiết kế cho dịch vụ đường ống công nghiệp, nơi cần có kết cấu van chắc chắn. Thiết kế ba mảnh cũng cho phép mở van để kiểm tra hoặc bảo trì mà không cần tháo toàn bộ thân van ra khỏi đường ống.

2. Tay cầm có thể khóa để vận hành có kiểm soát

Thiết bị khóa tích hợp giúp giữ tay cầm ở vị trí van đã chọn và giảm nguy cơ vận hành vô tình hoặc trái phép. Tính năng này rất hữu ích trong các hệ thống công nghiệp nơi vị trí van cần được kiểm soát trong quá trình vận hành hoặc bảo trì.

3. Thiết kế thân chống nổ

Thân van được giữ lại bên trong để giúp ngăn chặn thân van bị đẩy ra khi van chịu áp lực. Cấu trúc này cung cấp một tính năng an toàn bổ sung cho dịch vụ bật/tắt công nghiệp.

4. Tùy chọn vật liệu thép không gỉ

Cấu hình vật liệu tiêu chuẩn bao gồm các tùy chọn SS316 và SS304 cho thân, bóng, thân và các bộ phận khác. PTFE được sử dụng cho ghế bi, vòng ma sát và đệm thân trong cấu hình được liệt kê. Lựa chọn vật liệu phải phù hợp với môi trường làm việc, áp suất và nhiệt độ.

5. Khả năng áp suất và nhiệt độ

Van được chỉ định với loại áp suất CL150, áp suất tối đa 540 PSI và phạm vi nhiệt độ từ -25oC đến 150oC theo cấu hình được liệt kê. Áp suất làm việc thực tế cho phép phải được kiểm tra dựa trên các điều kiện nhiệt độ áp suất hiện hành trước khi lựa chọn.

6. Sản xuất tại nhà máy và kiểm soát chất lượng

Shangtai quản lý việc sản xuất, gia công, lắp ráp, kiểm tra và kiểm tra áp suất van tại nhà máy của mình. Tài liệu tài liệu và chứng chỉ CE và ISO 9001 hiện hành có thể được cung cấp theo yêu cầu của sản phẩm và đơn đặt hàng.

Kích thước chính

Kích cỡ	1/4 inch - 6 inch
Lớp áp lực	CL150
Tiêu chuẩn chủ đề	NPT, BSP
Áp suất tối đa	540PSI
Tiêu chuẩn thiết kế và sản xuất	ASME B16.34
Kiểm tra và kiểm tra	API598
Xếp hạng nhiệt độ áp suất	ASME B16.34
Phạm vi nhiệt độ	-25oC~150oC
Chất liệu thân máy	ASTM A351 CF8M(316)
Chất liệu bóng	ASTM A182 F316
Chất liệu thân cây	ASTM A182 F316
Chất liệu ghế	RPTFE(PTFE+15%fv)
Tùy chọn	Các vật liệu khác có sẵn theo yêu cầu.

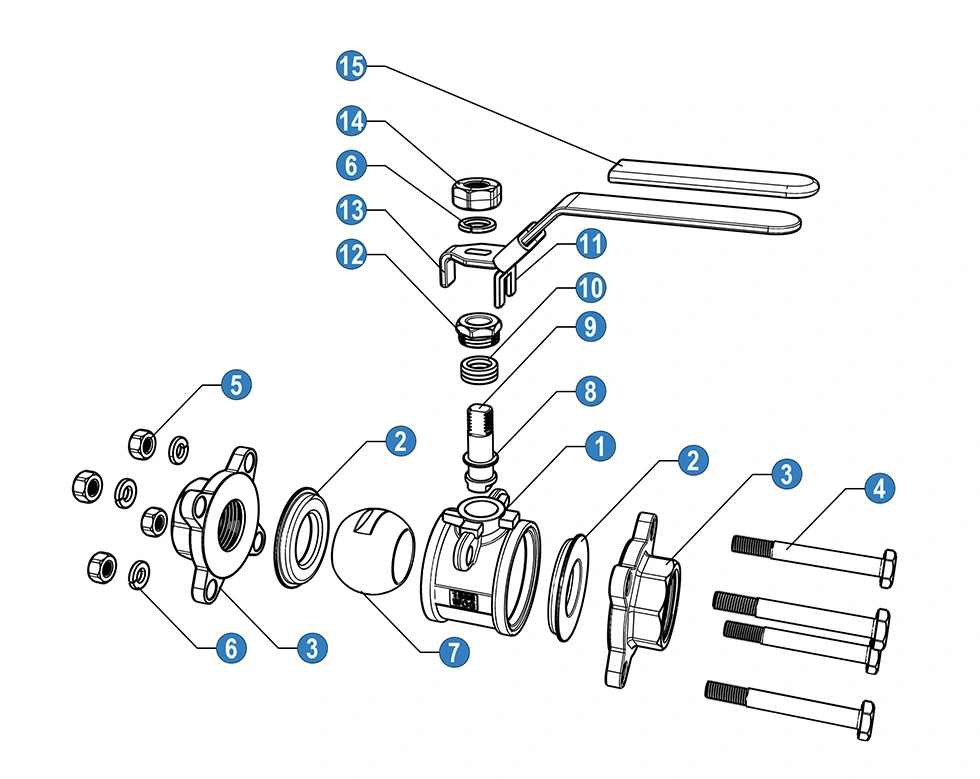

3PC Heavy Duty Ball Valve with Locking Device

Vật liệu và linh kiện

KHÔNG	Tên	*Chất liệu(N/B)**
1	Thân hình	SS 316	SS 304
2	Ghế bóng	PTFE	PTFE
3	mũ lưỡi trai	SS 316	SS 304
4	bu lông	SS 304	SS 304
5	Hạt	SS 304	SS 304
6	Máy giặt mùa xuân	SS 304	SS 304
7	Quả bóng	SS 316	SS 304
8	Vòng ma sát	PTFE	PTFE
9	Thân cây	SS 316	SS 304
10	Đóng gói thân cây	PTFE	PTFE
11	Thiết bị khóa	SS 304	SS 304
12	tuyến	SS 316	SS 304
13	Xử lý	SS	SS
14	Hạt	SS 304	SS 304
15	tay cầm	PVC	PVC

* N: Kết thúc ren theo ANSI B 2.1 NPT

* B: Thread kết thúc theo BS21 BSP

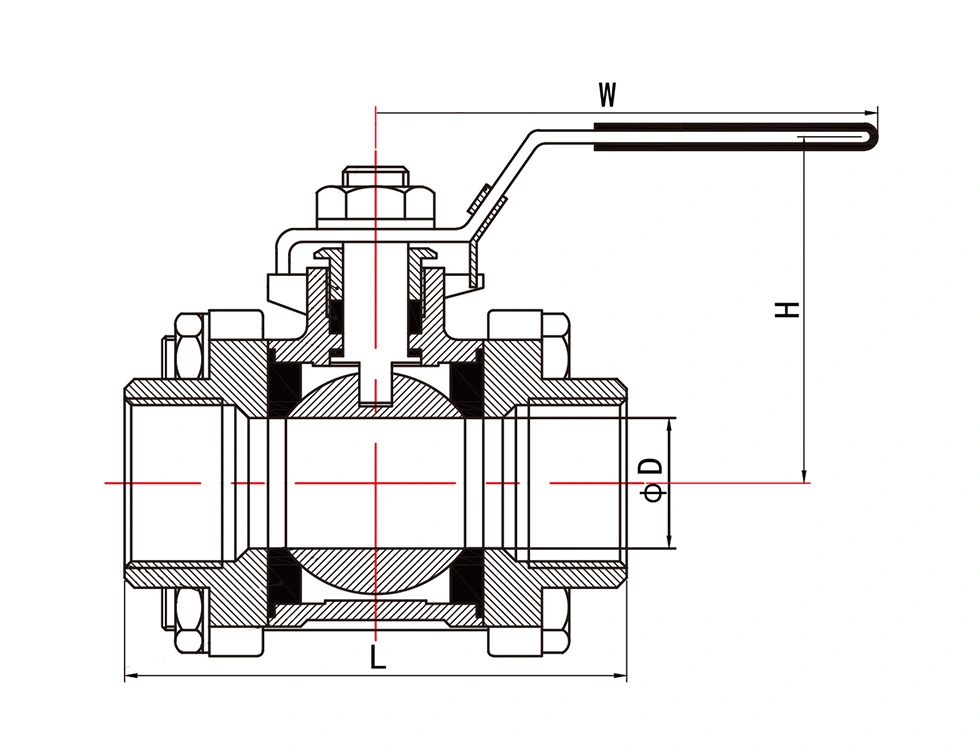

3PC Heavy Duty Ball Valve with Locking Device

Kích thước chung

Kích cỡ	D	W	H	L(+-2)	Trọng lượng (g)
DN15	15	110	52	70	0.54
DN20	20	112	63	78	0.73
DN25	25	112	66	89	0.97
DN32	32	142	75	100	1.44
DN40	38	170	89	110	1.87
DN50	49	175	96	130	/

Giá trị Kv

Kv (m3/h) = Tốc độ dòng nước tính bằng mét khối trên giờ sẽ tạo ra độ giảm áp suất 1 bar qua van.

1/4"	3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"	2 1/2"	3"	4"
6	10	24	43	83	130	205	340	520	1100	1820

Ứng dụng

Van bi hạng nặng 3PC có thiết bị khóa phù hợp cho các ứng dụng thiết bị và đường ống công nghiệp yêu cầu vận hành van ngắt và điều khiển bằng tay, bao gồm:

Dầu khí

Xử lý hóa chất

Nhà máy hóa dầu

Xử lý nước

Hệ thống điện & tiện ích

Đường ống công nghiệp & HVAC

Hệ thống khí nén

Hàng hải & Đóng tàu

Câu hỏi thường gặp

1. Van bi hạng nặng 3PC có thiết bị khóa là gì?

Đây là loại van bi ba mảnh được thiết kế cho dịch vụ bật/tắt công nghiệp và được trang bị thiết bị khóa trên tay cầm. Cấu trúc ba mảnh cho phép tiếp cận các bộ phận van bên trong để kiểm tra và bảo trì.

2. Mục đích của thiết bị khóa là gì?

Thiết bị khóa giúp cố định tay cầm ở vị trí mở hoặc đóng đã chọn và giảm khả năng van hoạt động ngoài ý muốn trong quá trình bảo trì hoặc bảo dưỡng thông thường.

3. Van này có thể chịu được áp suất và nhiệt độ bao nhiêu?

Cấu hình được liệt kê có loại áp suất CL150, áp suất tối đa 540 PSI và phạm vi nhiệt độ từ -25oC đến 150oC. Áp suất thực tế cho phép phải được xác nhận theo kích thước van, nhiệt độ, mức trung bình và mức áp suất-nhiệt độ áp dụng.

4. Có những vật liệu gì?

Cấu hình được liệt kê sử dụng các thành phần SS316 và SS304, với PTFE được sử dụng cho đệm bi, vòng ma sát và đệm thân. Các tùy chọn vật liệu khác có thể có sẵn tùy thuộc vào yêu cầu ứng dụng và phương tiện vận hành.

5. Có những chuẩn kết nối nào?

Van có sẵn với đầu ren NPT và BSP. Các đầu ren NPT tuân theo ANSI B 2.1 NPT, trong khi các đầu ren BSP tuân theo BS21 BSP theo thông số kỹ thuật được cung cấp.

6. Giá trị Kv của van bi là bao nhiêu?

Kv biểu thị tốc độ dòng nước tính bằng mét khối trên giờ tạo ra sự sụt giảm áp suất 1 bar qua van. Các giá trị Kv được liệt kê có thể được sử dụng làm tài liệu tham khảo khi đánh giá khả năng lưu lượng cho các kích cỡ van khác nhau.

7. Van có thể được tùy chỉnh cho các ứng dụng khác nhau không?

Đúng. Shangtai có thể thảo luận về các cấu hình thân, chỗ ngồi, con dấu, áp suất, nhiệt độ, kết nối và vật liệu khác nhau tùy theo yêu cầu về môi trường làm việc và ứng dụng. Các vật liệu khác có sẵn theo yêu cầu.

8. Tiêu chuẩn nào được sử dụng cho van?

Thông số kỹ thuật được cung cấp tham chiếu ASME B16.34 về thiết kế, sản xuất cũng như xếp hạng nhiệt độ áp suất, trong khi API 598 được sử dụng để thử nghiệm và kiểm tra. Tiêu chuẩn áp dụng phải được xác nhận đối với cấu hình và thứ tự van cụ thể.

9. Có thể cung cấp tài liệu vật chất và chất lượng không?

Đúng. Tài liệu vật liệu và chứng chỉ CE và ISO 9001 hiện hành có thể được cung cấp theo yêu cầu về cấu hình và đơn đặt hàng của sản phẩm.

10. Thượng Đài có phải là nhà sản xuất không?

Đúng. Shangtai sản xuất van và quản lý các quy trình sản xuất, gia công, lắp ráp, kiểm tra và cung ứng liên quan tại nhà máy ở Ôn Châu, Trung Quốc.
