Van bi 3PC 2000WOG có đế ISO 5211 cho bộ truyền động

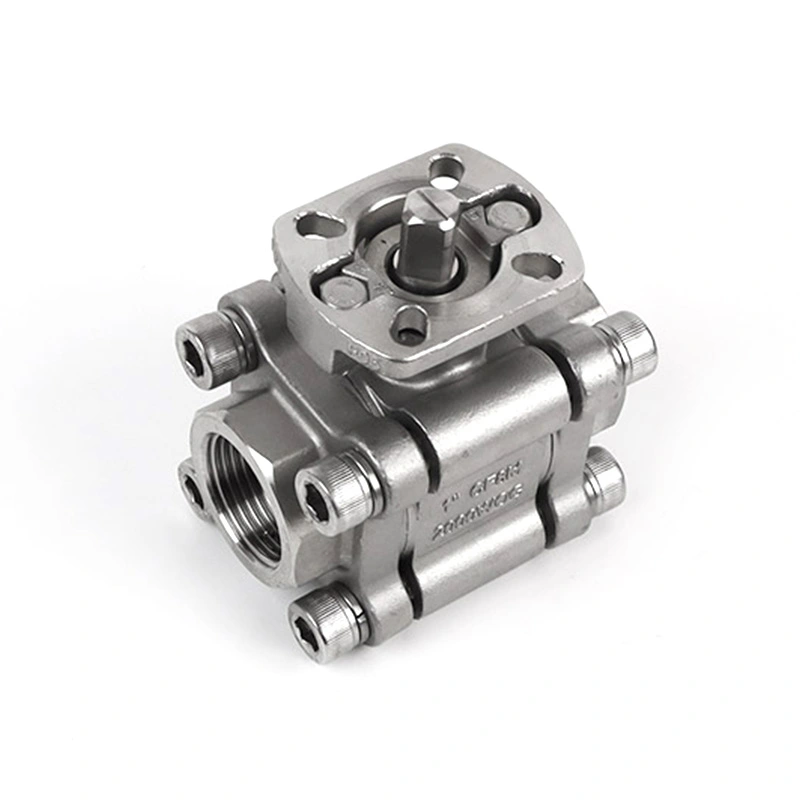

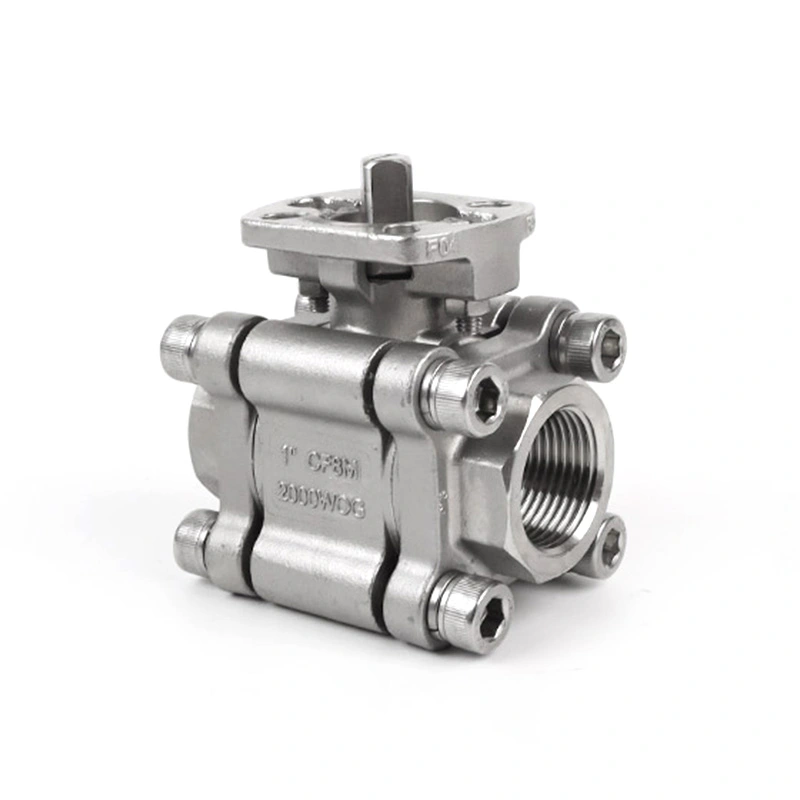

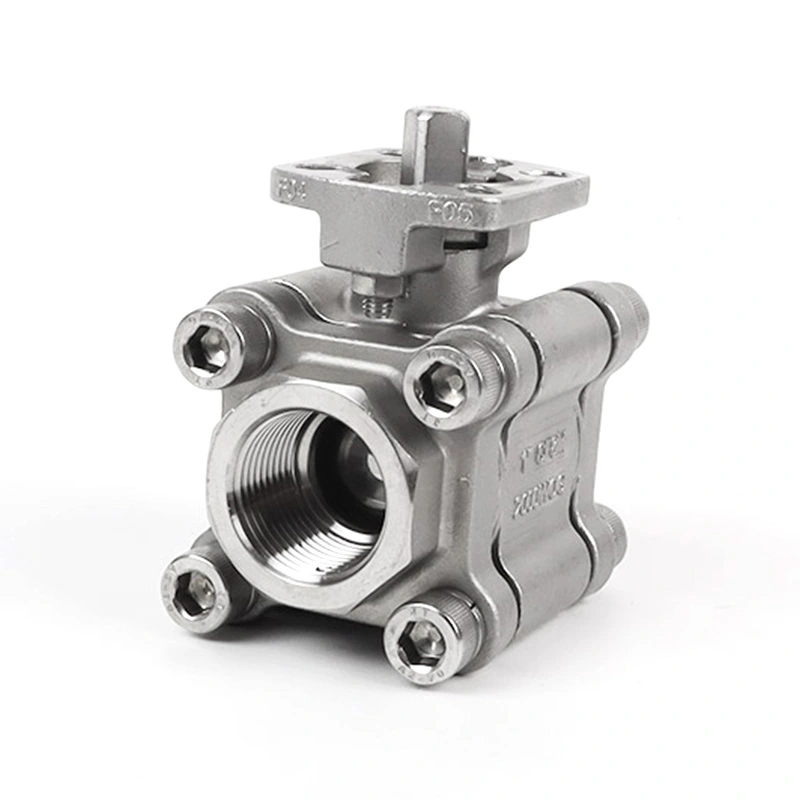

Van bi Shangtai 3PC 2000WOG với Đế thiết bị truyền động ISO 5211 là van bi ba mảnh bằng thép không gỉ được thiết kế cho dịch vụ bật tắt thủ công hoặc tự động. Van sử dụng thân, bi và thân bằng thép không gỉ 316, có đế gắn ISO 5211 để lắp đặt bộ truyền động. Nó có sẵn trong các kết nối ren NPT và BSP và có thể được cấu hình cho các phương tiện công nghiệp và điều kiện hoạt động khác nhau.

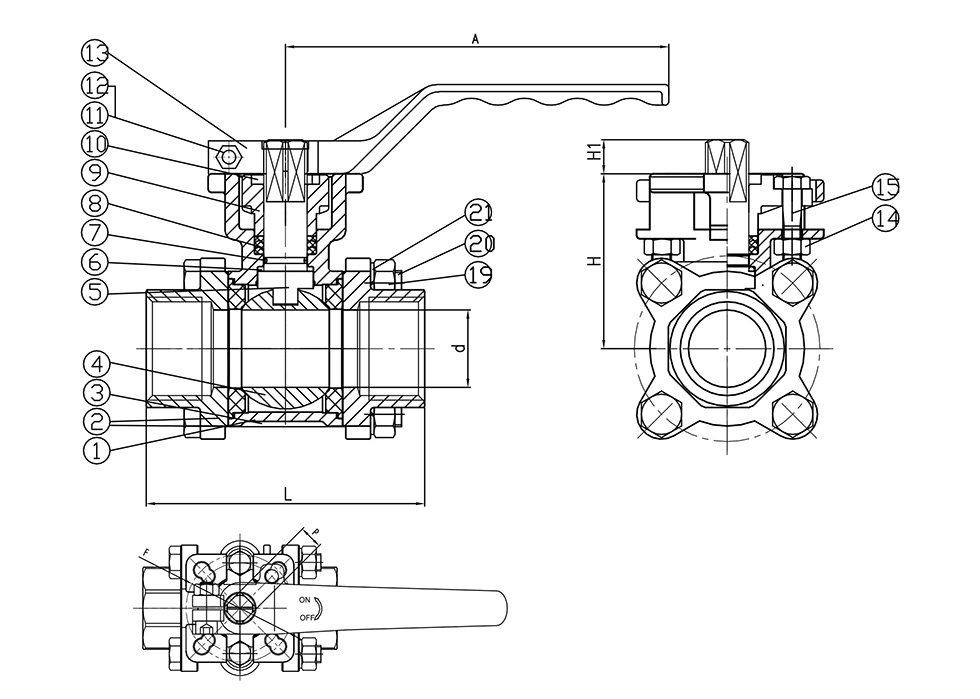

Kích thước chính

Kích thước chung:

Gắn thiết bị truyền động

Van bi 3PC 2000WOG với Đế ISO 5211 cho Bộ truyền động được cấu hình với đế lắp ISO 5211 để lắp đặt bộ truyền động. Các kích thước lắp đặt được hiển thị trong bảng kích thước chung, bao gồm F và P, có thể được sử dụng khi kiểm tra khả năng tương thích của bộ truyền động. Thiết bị truyền động cần thiết phải được lựa chọn theo kích thước van, mô-men xoắn vận hành và yêu cầu hệ thống.

Thân ba mảnh giúp tiếp cận các bộ phận van bên trong khi cần kiểm tra hoặc thay thế. Cấu trúc bằng thép không gỉ và cấu hình ghế RPTFE có thể được lựa chọn cho các điều kiện hoạt động và phương tiện công nghiệp tương thích.

Ứng dụng

Van này có thể được sử dụng để kiểm soát chất lỏng bật-tắt trong các hệ thống đường ống công nghiệp, bao gồm xử lý nước, dịch vụ dầu khí, xử lý hóa chất, khí nén, thiết bị trượt và đường ống quy trình chung. Khả năng tương thích của phương tiện phải được xác nhận từ vật liệu thân, chỗ ngồi và con dấu trước khi lựa chọn.

Đối với các hệ thống tự động, Van bi 3PC 2000WOG với Đế ISO 5211 dành cho Bộ truyền động có thể được ghép nối với bộ truyền động điện hoặc khí nén phù hợp theo phương pháp điều khiển và mô-men xoắn vận hành cần thiết.

Thận trọng khi sử dụng

1. Xác nhận rằng mức áp suất và nhiệt độ của van phù hợp với điều kiện vận hành thực tế trước khi lắp đặt.

2. Kiểm tra kích thước và giao diện lắp bộ truyền động trước khi chọn bộ truyền động.

3. Chọn ghế van, vòng đệm và các bộ phận bị ướt khác theo môi trường và nhiệt độ làm việc.

4. Tránh tác động hoặc ngoại lực quá mạnh lên thân van, tay cầm và các mối nối ren.

5. Việc lắp đặt, lắp đặt bộ truyền động và bảo trì phải được thực hiện theo quy trình van và đường ống hiện hành.

Vận chuyển & Đóng gói

Các van được đóng gói trong thùng carton và hộp gỗ dán để xuất khẩu. Thông số kỹ thuật đóng gói có thể được điều chỉnh theo kích thước van, số lượng đặt hàng và yêu cầu vận chuyển.

Câu hỏi thường gặp

1. Áp suất làm việc tối đa của Van bi 3PC 2000WOG đạt tiêu chuẩn ISO 5211 cho Thiết bị truyền động là bao nhiêu?

Áp suất tối đa được liệt kê là 1975 PSI. Áp suất làm việc cho phép phải được xác nhận theo kích thước van, nhiệt độ, môi trường và mức áp suất-nhiệt độ áp dụng.

2. Mục đích của cơ sở ISO 5211 là gì?

Cơ sở ISO 5211 cung cấp giao diện lắp bộ truyền động được tiêu chuẩn hóa. Kích thước bộ truyền động và kích thước lắp đặt phải được kiểm tra so với kích thước F và P của van trước khi lắp đặt.

3. Van được sử dụng vật liệu gì?

Cấu hình chính sử dụng CF8M cho thân và nắp, 316 cho bi và thân, RPTFE cho ghế, và PTFE, Viton và thép không gỉ 304 cho các bộ phận được liệt kê khác.

4. Van có thể được sử dụng với bộ truyền động bằng khí nén hoặc điện không?

Đúng. Van có thể được cấu hình để vận hành bộ truyền động. Thiết bị truyền động phải được lựa chọn theo kích thước van, mô-men xoắn vận hành, giao diện lắp đặt và yêu cầu điều khiển.

5. Có những chuẩn kết nối nào?

Các tùy chọn kết nối được liệt kê là các đầu ren NPT và BSP. Kết nối áp dụng phải được xác nhận khi đặt hàng.

6. Các vật liệu khác có thể được cung cấp không?

Đúng. Các vật liệu khác được cung cấp theo yêu cầu, tùy thuộc vào áp suất, nhiệt độ, môi trường và cấu hình thành phần cần thiết.
