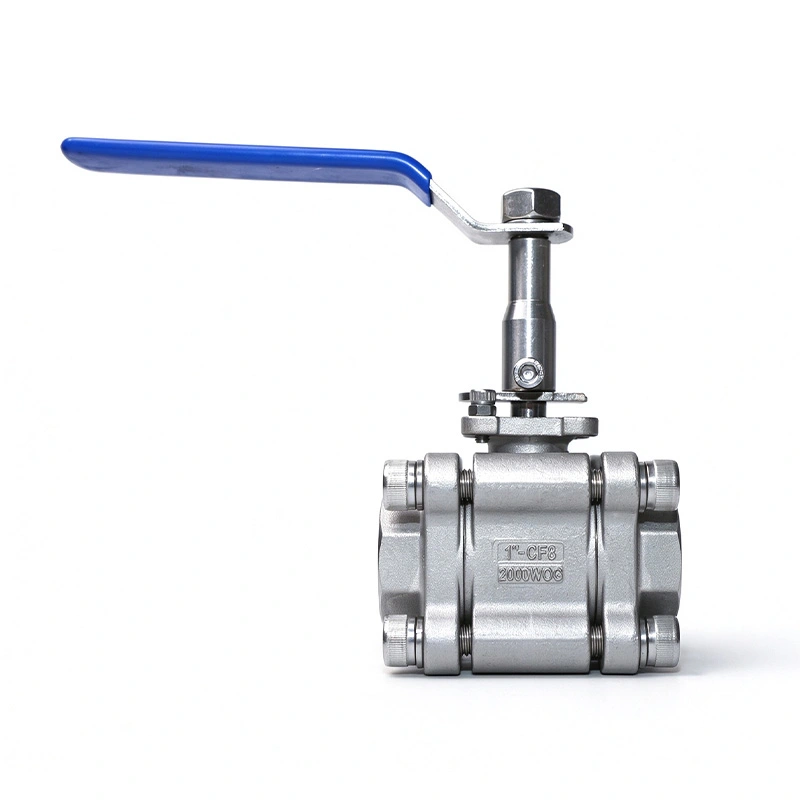

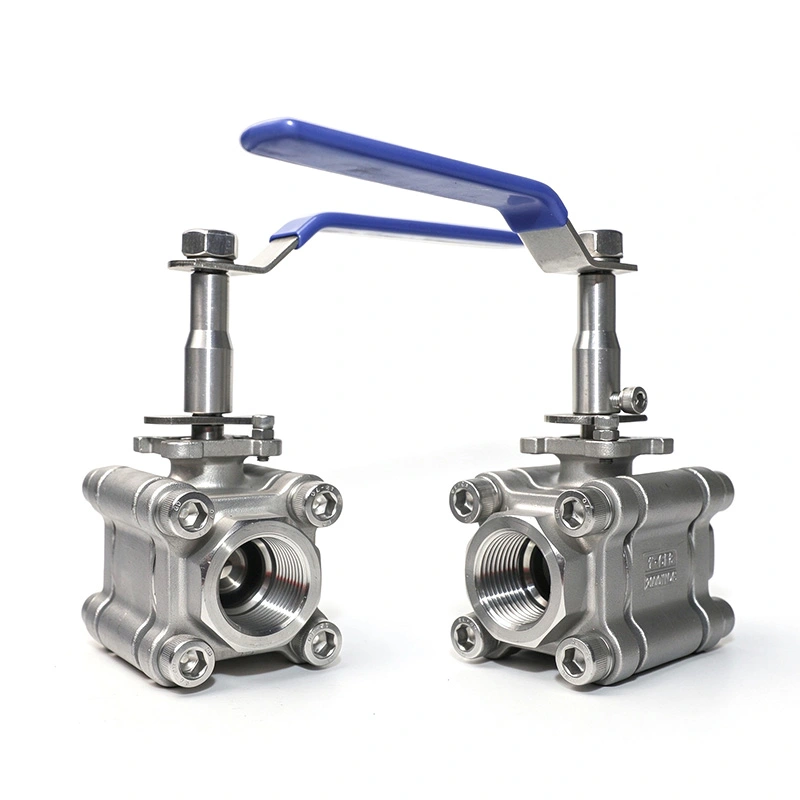

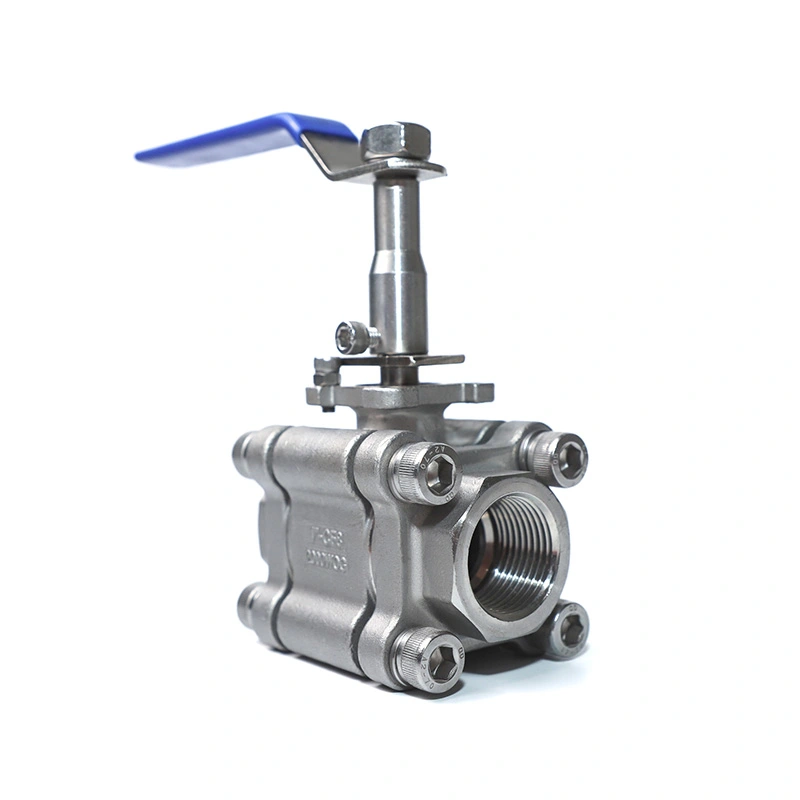

Van bi inox 3PC Thân mở rộng 2000WOG

Van bi thép không gỉ 3PC Thân mở rộng 2000WOG được thiết kế cho đường ống cách nhiệt, lắp đặt chôn lấp và các ứng dụng khác mà điểm vận hành van cần được mở rộng. Van được làm bằng thép không gỉ 316 thân, bóng và thân, cấu trúc ba mảnh và các kết nối ren NPT hoặc BSP. Thân mở rộng cho phép van được vận hành cách xa phần cách nhiệt hoặc chôn lấp của đường ống.

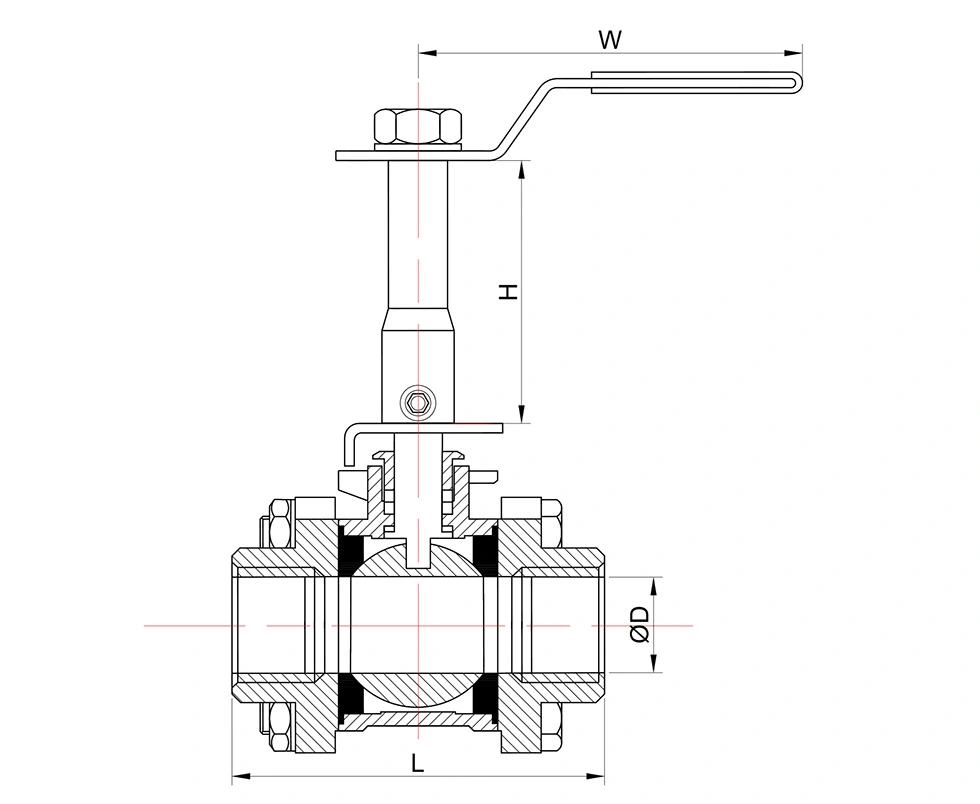

Kích thước chính

Kích thước chung:

Các tính năng chính

1. Thân mở rộng cho đường ống chôn và cách nhiệt

Thân mở rộng đặt điểm vận hành phía trên hoặc cách xa khu vực kết nối đường ống. Cấu hình này là hữu ích khi cách nhiệt đường ống, lắp đặt dưới lòng đất hoặc khả năng tiếp cận hạn chế khiến thân cây tiêu chuẩn khó vận hành. Thân cây cũng sử dụng cấu trúc chống tràn để chịu áp lực.

2. Kết cấu thép không gỉ 316

Thân máy được làm từ thép không gỉ ASTM A351 CF8M, trong khi bóng và thân sử dụng tiêu chuẩn ASTM A182 F316. Những vật liệu này cung cấp khả năng chống ăn mòn cho các ứng dụng nước, dầu, khí đốt và chất lỏng công nghiệp tương thích. Ghế RPTFE là được chỉ định cho phạm vi nhiệt độ và điều kiện sử dụng được liệt kê.

3. Thân ba mảnh

Thân máy ba mảnh cho phép tiếp cận các bộ phận bên trong để kiểm tra và bảo trì. Van có thể được được tháo rời khi cần kiểm tra hoặc thay thế ghế, vòng đệm hoặc các bộ phận bên trong khác, điều này rất hữu ích cho bảo trì hệ thống đường ống đã lắp đặt.

4. Xếp hạng áp suất 2000WOG

Van bi thép không gỉ 3PC Thân mở rộng 2000WOG được chỉ định để kiểm soát chất lỏng bật tắt áp suất cao, với một áp suất tối đa 1975 PSI được liệt kê trong dữ liệu sản phẩm. Áp suất làm việc áp dụng phải được xác nhận theo kích thước van, nhiệt độ, môi trường và đánh giá nhiệt độ áp suất có liên quan.

Tiêu chuẩn và kiểm soát chất lượng

Van được sản xuất theo yêu cầu ISO 17292/API 608, với xếp hạng áp suất-nhiệt độ được tham chiếu theo ASME B16.34 và thử nghiệm, kiểm tra theo API 598. Kiểm tra sản xuất bao gồm nguyên liệu đầu vào kiểm tra, kiểm tra áp suất, kiểm tra độ kín và kiểm tra van đã hoàn thành.

Tài liệu ISO 9001 và CE có sẵn cho các cấu hình van hiện hành. Báo cáo thử nghiệm vật liệu cũng có thể được cung cấp theo yêu cầu đặt hàng và tài liệu.

Ứng dụng

Van bi thép không gỉ 3PC Thân mở rộng 2000WOG có thể được sử dụng trong các hệ thống đường ống nơi van mở rộng cần phải vận hành, bao gồm dây chuyền xử lý cách nhiệt, đường ống chôn, xử lý nước, hệ thống dầu khí, xử lý hóa chất và kiểm soát chất lỏng công nghiệp nói chung.

Trước khi lựa chọn, hãy kiểm tra môi trường đường ống, áp suất vận hành, nhiệt độ, tiêu chuẩn kết nối và khả năng sẵn có không gian lắp đặt. Khả năng tương thích vật liệu cũng cần được xác nhận đối với thân, quả bóng, thân và ghế.

Câu hỏi thường gặp

1. Thân dài dùng để làm gì?

Thân mở rộng được sử dụng cho đường ống cách nhiệt, hệ thống lắp đặt chôn dưới đất và các vị trí khác nơi van điểm vận hành cần được đặt cách xa kết nối đường ống. Nó cung cấp quyền truy cập vào van mà không cần loại bỏ lớp cách nhiệt xung quanh hoặc làm lộ phần đường ống bị chôn vùi.

2. Van được sử dụng chất liệu gì?

Thân là ASTM A351 CF8M (316), trong khi bóng và thân là ASTM A182 F316. Ghế tiêu chuẩn là RPTFE (PTFE+15%fv). Các vật liệu khác có sẵn theo các điều kiện dịch vụ cần thiết.

3. Van hỗ trợ phạm vi áp suất và nhiệt độ nào?

Dữ liệu sản phẩm liệt kê áp suất tối đa là 1975 PSI và phạm vi nhiệt độ từ -25oC đến 150oC. Thực tế cho phép áp suất phụ thuộc vào kích thước van, nhiệt độ, môi trường và mức áp suất-nhiệt độ áp dụng.

4. Có những kết nối luồng nào?

Các kết nối ren tiêu chuẩn là NPT và BSP. Các yêu cầu kết nối khác có thể được thảo luận theo đặc điểm kỹ thuật đường ống.

5. Vật liệu và các bộ phận bịt kín có thể được tùy chỉnh không?

Đúng. Các vật liệu thân, bóng, thân, chỗ ngồi và niêm phong khác có thể được cung cấp theo môi trường vận hành, áp suất và yêu cầu về nhiệt độ.

6. Có những tài liệu gì?

Tài liệu sản phẩm áp dụng có thể bao gồm báo cáo thử nghiệm vật liệu, hồ sơ kiểm tra và tiêu chuẩn ISO 9001 hoặc CE tài liệu về cấu hình van liên quan.

7. Van xuất khẩu được đóng gói như thế nào?

Các van được đóng gói trong thùng carton và hộp gỗ dán để xuất khẩu. Bao bì có thể được điều chỉnh theo kích thước van, số lượng đặt hàng và yêu cầu vận chuyển.
