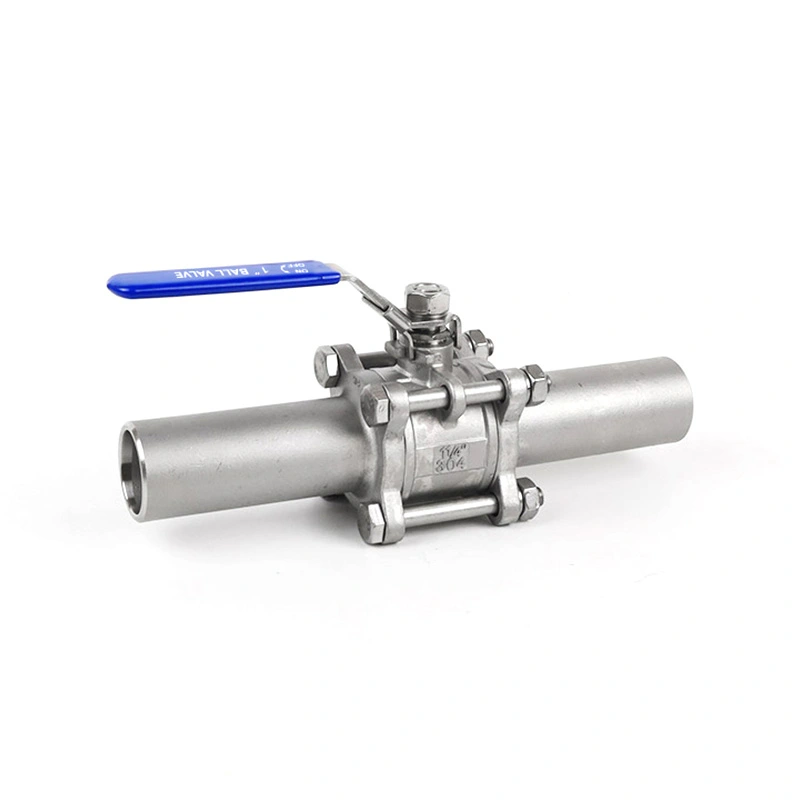

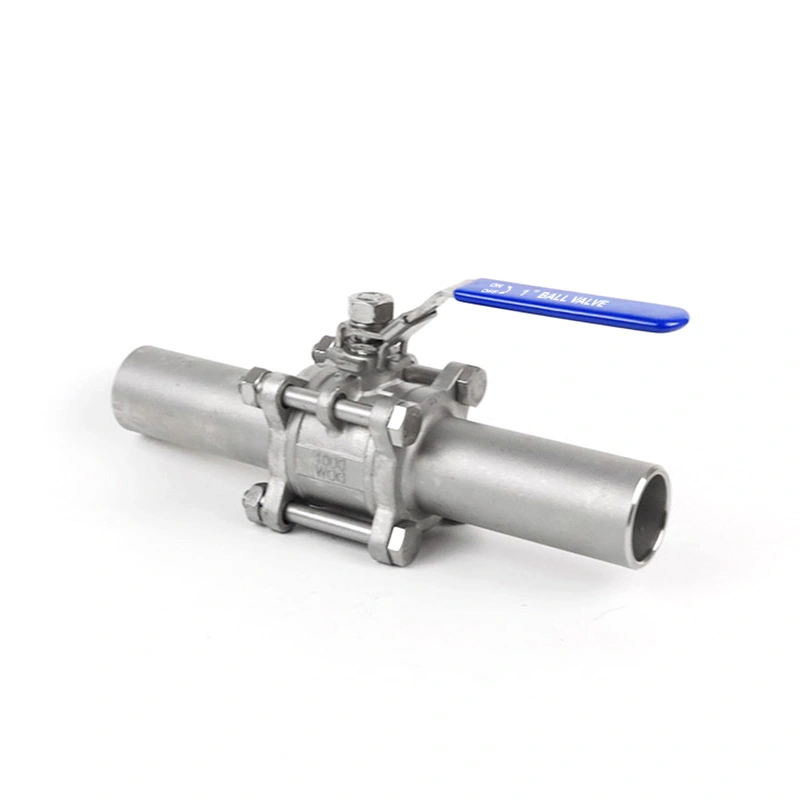

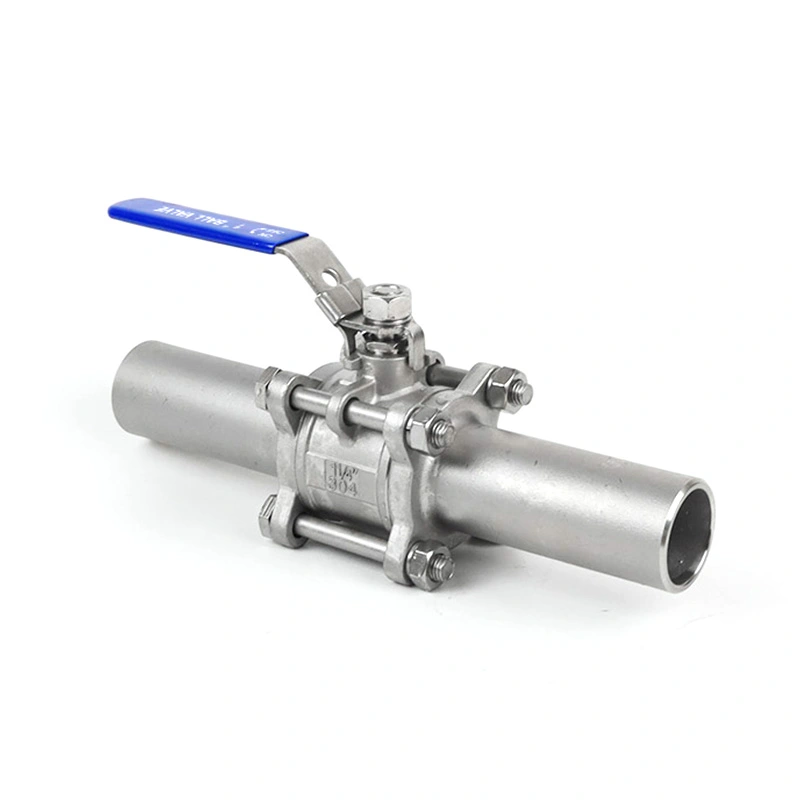

Mối hàn van bi 3PC mở rộng

Van bi Shangtai 3PC Weld Extended là loại van bi bằng thép không gỉ được thiết kế cho hệ thống đường ống hàn. Cấu trúc ba mảnh của nó kết hợp với các đầu mối hàn mở rộng để phù hợp với cách bố trí đường ống như đường ống cách nhiệt và đường chôn. Van được thiết kế để điều khiển bật/tắt các chất lỏng tương thích trong đường ống công nghiệp nơi chỉ định kết nối hàn.

Gửi yêu cầu

Mô tả Sản phẩm

3PC Ball Valve Weld Extended sử dụng các đầu hàn mở rộng để cung cấp thêm chiều dài hàn giữa van thân và đường ống. Các đầu mở rộng rất hữu ích cho đường ống cách nhiệt, lắp đặt chôn và bố trí đường ống nơi cần thêm khoảng cách hàn. Thân ba mảnh cũng cung cấp khả năng tiếp cận các bộ phận bên trong để kiểm tra và thay thế sau khi đường ống bị cô lập.

Kích thước chính

Kích cỡ	1/4"- 6"
Lớp áp lực	CL150
Đầu hàn giáp mép	ASME B16.25
Áp suất tối đa	285PSI
Tiêu chuẩn thiết kế và sản xuất	ASME B16.34
Kiểm tra và kiểm tra	API598
Xếp hạng nhiệt độ áp suất	ASME B16.34
Phạm vi nhiệt độ	-25oC~150oC
Chất liệu thân máy	ASTM A351 CF8M(316)
Chất liệu bóng	ASTM A182 F316
Chất liệu thân cây	ASTM A182 F316
Chất liệu ghế	RPTFE(PTFE+15%fv)
Tùy chọn	Các vật liệu khác có sẵn theo yêu cầu.

3PC Ball Valve Weld Extended

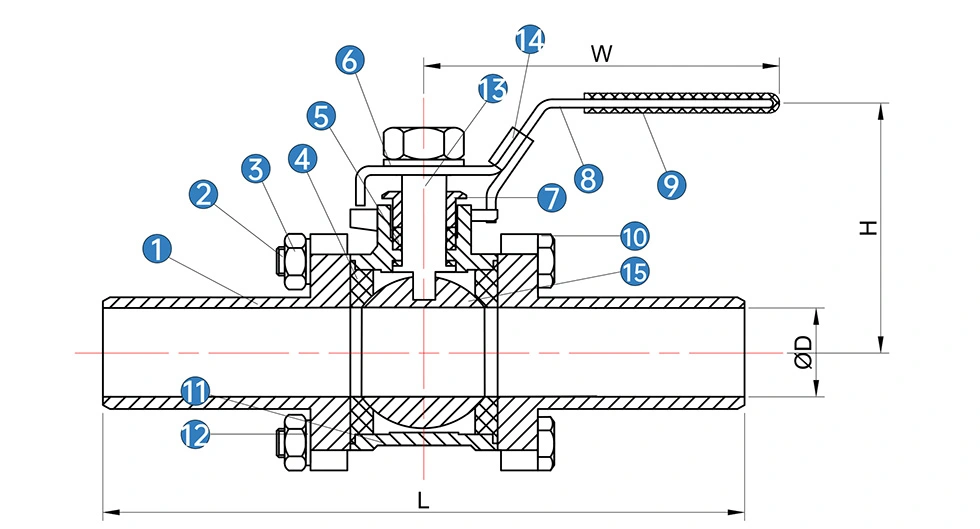

KHÔNG	Tên	*Chất liệu(N/B)**
1	mũ lưỡi trai	SS 316	SS 304
2	bu lông	SS 304	SS 304
3	Hạt	SS 304	SS 304
4	Ghế bóng	PTFE	PTFE
5	Đóng gói thân cây	PTFE	PTFE
6	Máy giặt mùa xuân	SS 304	SS 304
7	tuyến	SS 316	SS 304
8	Xử lý	SS	SS
9	tay cầm	PVC	PVC
10	bu lông	SS 304	SS 304
11	Thân hình	SS 316	SS 304
12	Máy giặt mùa xuân	SS 304	SS 304
13	Thân cây	SS316	SS 304
14	Xử lý chốt	SS304	SS 304
15	Quả bóng	SS316	SS 304

* N: Kết thúc ren theo ANSI B 2.1 NPT
* B: Thread kết thúc theo BS21 BSP

KÍCH CỠ	D	L	H	W
1/2"	15	150	70	120
3/4"	20	156	80	120
1"	25	186	86	140
1-1/4"	32	198	100	150
1-1/2"	38	232	118	180
2"	50	244	139	180
2-1/2"	65	290	157	240
3"	80	306	170	240
4"	100	325	185	280

Tính năng sản phẩm

1. Kết thúc mối hàn mở rộng

Các đầu mối hàn mở rộng cung cấp thêm không gian cho việc hàn đường ống và giúp công việc hàn tránh xa mối hàn chính. thân van. Cấu hình này hữu ích cho các đường ống được cách nhiệt hoặc chôn ngầm nơi cần đặt van bên ngoài lớp cách nhiệt hoặc ở vị trí dễ tiếp cận.

2. Xây dựng ba mảnh

Thân phân chia cho phép mở van để kiểm tra và bảo trì. Ghế, con dấu và nội bộ khác các bộ phận có thể được truy cập khi cần thay thế, giảm nhu cầu thay thế cụm van hoàn chỉnh.

3. Vật liệu thép không gỉ 316

Van bi 3PC Weld Extended sử dụng tiêu chuẩn ASTM A351 CF8M (316) cho thân van và ASTM A182 F316 cho bi và thân van. Ghế tiêu chuẩn là RPTFE (PTFE + 15% fv). Sự kết hợp vật liệu khác có thể được cung cấp theo yêu cầu điều kiện dịch vụ.

4. Kết nối hàn đối đầu

Các đầu mối hàn tuân theo yêu cầu ASME B16.25. Một kết nối hàn đối đầu cung cấp một mối nối cố định giữa van và đường ống, với quy trình hàn và việc chuẩn bị đường ống được xác định theo thông số kỹ thuật đường ống hiện hành.

Hàn và lắp đặt

Trước khi hàn, kiểm tra kích thước ống, kích thước đầu mối hàn, tình trạng góc xiên và căn chỉnh. Đường ống nên được được hỗ trợ đúng cách để tránh tải quá mức cho van trong quá trình lắp đặt. Quy trình hàn cũng phải tuân theo đặc điểm kỹ thuật dự án áp dụng.

Các đầu mở rộng cung cấp thêm khoảng cách giữa khu vực hàn và phần bên trong van. Hàn thích hợp và vẫn phải tuân thủ các quy trình kiểm soát nhiệt để bảo vệ ghế, vòng đệm và các bộ phận nhạy cảm với nhiệt khác.

Vật liệu và điều kiện vận hành

Van được chỉ định cho phạm vi nhiệt độ từ -25oC đến 150oC và áp suất tối đa 285PSI theo danh sách điều kiện. Giới hạn vận hành thực tế phải được xác nhận theo kích thước van, môi trường, nhiệt độ và đánh giá áp suất-nhiệt độ áp dụng.

Thân bằng thép không gỉ, bóng F316 và thân F316 được thiết kế cho các phương tiện công nghiệp tương thích. Chỗ ngồi và niêm phong lựa chọn vật liệu phải được kiểm tra dựa trên chất lỏng, nhiệt độ và áp suất thực tế trước khi đặt hàng.

Kiểm tra chất lượng

Kiểm tra vật liệu

Nhận dạng vật liệu và hồ sơ kiểm tra liên quan có thể được cung cấp theo yêu cầu đặt hàng. Chất liệu báo cáo thử nghiệm có sẵn cho các cấu hình van áp dụng.

Kiểm tra kích thước

Kích thước van và các tính năng của mối hàn được kiểm tra dựa trên các yêu cầu và bản vẽ sản phẩm được chỉ định. Việc kiểm tra có thể bao gồm chiều dài đầu mối hàn, kích thước và tình trạng lắp ráp chung.

Kiểm tra áp suất và niêm phong

Kiểm tra và kiểm tra van tuân theo yêu cầu API 598. Các thử nghiệm áp suất và độ kín được thực hiện để kiểm tra hiệu suất niêm phong thân van và chỗ ngồi trước khi giao hàng.

Kiểm tra van đã hoàn thành

Kiểm tra lần cuối bao gồm hình thức bên ngoài của van, lắp ráp, bảo vệ đầu mối hàn và tình trạng vận hành. Sản phẩm bắt buộc tài liệu có thể được chuẩn bị theo thứ tự.

Ứng dụng

Van bi 3PC Weld Extended phù hợp cho đường ống công nghiệp nơi kết nối hàn và hàn bổ sung khoảng cách được yêu cầu. Các ứng dụng điển hình bao gồm xử lý hóa dầu, hệ thống dầu khí, năng lượng nhiệt, xử lý nước và kiểm soát chất lỏng công nghiệp nói chung.

Cấu hình mở rộng đặc biệt hữu ích khi cách nhiệt đường ống, lắp đặt ngầm hoặc công trường bố trí giới hạn không gian có sẵn xung quanh thân van. Sự phù hợp của ứng dụng phải được xác nhận dựa trên đặc điểm kỹ thuật của môi trường, áp suất, nhiệt độ và đường ống.

Bao bì

Các van được đóng gói để vận chuyển xuất khẩu bằng thùng carton sóng và vỏ gỗ dán. Các đầu mối hàn được được bảo vệ trong quá trình đóng gói để giảm nguy cơ hư hỏng bề mặt vát và kết nối trong quá trình xử lý và lô hàng.

Câu hỏi thường gặp

1. Mục đích của các đầu mối hàn mở rộng trên Mối hàn mở rộng Van bi 3PC là gì?

Các đầu hàn mở rộng cung cấp thêm khoảng cách hàn giữa thân van và đường ống. Chúng rất hữu ích cho đường ống cách nhiệt, hệ thống lắp đặt chôn dưới đất và các cách bố trí khác mà khu vực hàn cần được bố trí xa hơn khỏi thân van.

2. Van được sử dụng chất liệu gì?

Vật liệu thân tiêu chuẩn là ASTM A351 CF8M (316), với tiêu chuẩn ASTM A182 F316 được sử dụng cho bóng và thân. Chỗ ngồi là RPTFE (PTFE+15%fv). Các vật liệu khác có sẵn theo yêu cầu.

3. Tiêu chuẩn nào áp dụng cho đầu mối hàn đối đầu?

Các đầu mối hàn đối đầu được chỉ định theo ASME B16.25. Quy trình hàn cuối cùng phải tuân theo các quy định hiện hành. đặc điểm kỹ thuật đường ống hoặc dự án.

4. Van có thể được bảo trì sau khi lắp đặt không?

Đúng. Thân máy ba mảnh giúp tiếp cận các bộ phận bên trong để kiểm tra và thay thế. Đường ống phải được cách ly và giảm áp suất trước khi bảo trì van.

5. Giới hạn áp suất và nhiệt độ là bao nhiêu?

Áp suất tối đa được liệt kê là 285PSI và phạm vi nhiệt độ là -25oC đến 150oC. Thực tế cho phép vận hành các điều kiện phụ thuộc vào kích thước van, môi trường và mức áp suất-nhiệt độ áp dụng.

6. Những tài liệu nào có thể được cung cấp?

Báo cáo thử nghiệm vật liệu và tài liệu kiểm tra hiện hành hoặc tài liệu sản phẩm có thể được cung cấp theo yêu cầu của van yêu cầu cấu hình và đặt hàng.
