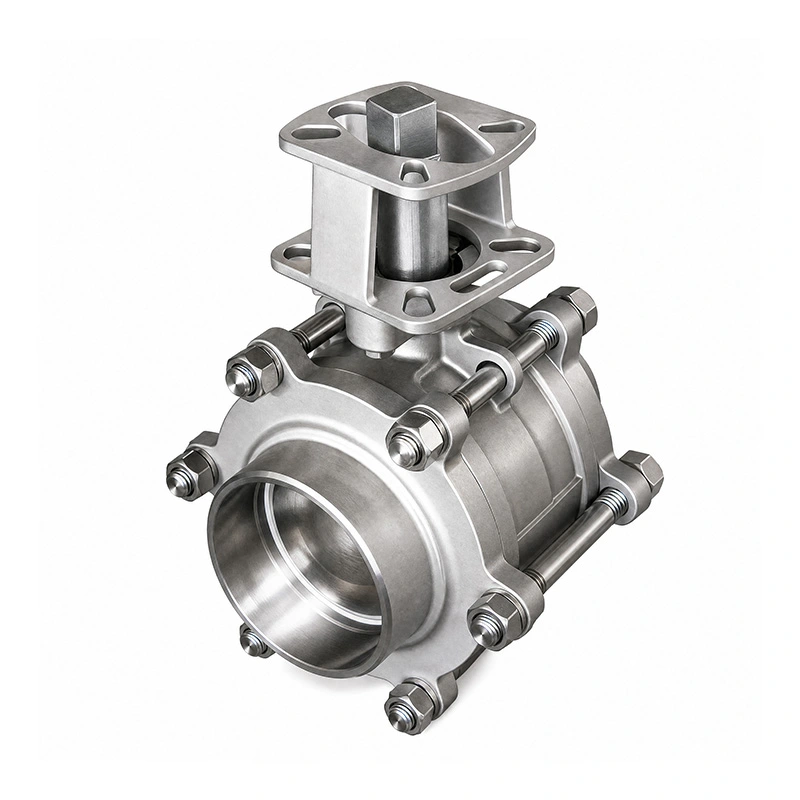

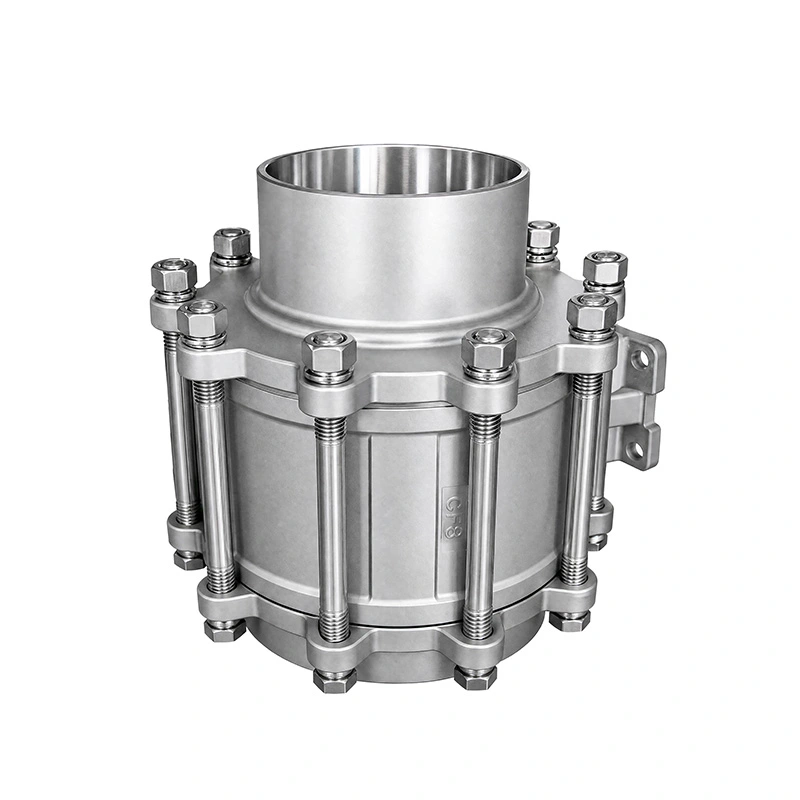

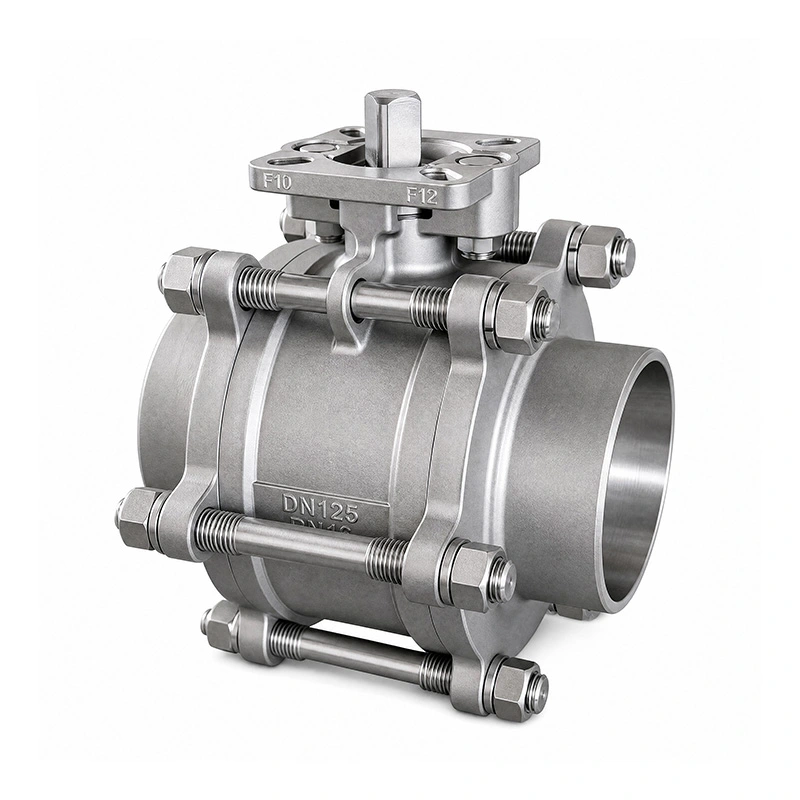

3PC Kết thúc hàn bằng thép không gỉ Van bi thân mở rộng

Thân mở rộng của van bi bằng thép không gỉ 3PC có đầu hàn đối đầu có các đầu hàn đối đầu để kết nối đường ống cố định và thân mở rộng cho các ứng dụng mà điểm vận hành van cần được đặt cách xa đường ống. Thân máy ba mảnh cho phép tiếp cận các bộ phận bên trong để bảo trì, trong khi bệ gắn ISO 5211 hỗ trợ lắp đặt trực tiếp các bộ truyền động bằng khí nén hoặc điện.

Kích thước chính

Tính năng sản phẩm

1. Kết nối đường ống hàn đối đầu

Van sử dụng các đầu hàn đối đầu được sản xuất theo ASME B16.25. Hàn van trực tiếp vào đường ống cung cấp một kết nối cố định mà không cần mối nối ren hoặc mặt bích, làm cho cấu hình này phù hợp cho việc lắp đặt đường ống công nghiệp cố định.

2. Cấu hình gốc mở rộng

Thân mở rộng cung cấp khoảng trống vận hành bổ sung giữa tay cầm hoặc bộ truyền động và đường ống. Nó rất hữu ích khi các điều kiện cách nhiệt, bố trí đường ống hoặc lắp đặt hạn chế khả năng tiếp cận thân van tiêu chuẩn.

3. Thân ba mảnh để bảo trì

Cấu trúc ba mảnh giúp tiếp cận các bộ phận van bên trong khi cần kiểm tra hoặc thay thế. Ghế và các bộ phận bịt kín có thể được bảo dưỡng mà không cần thay thế cụm van hoàn chỉnh.

4. Cấu tạo van thép không gỉ

Thân mở rộng Van bi bằng thép không gỉ có đầu hàn 3PC sử dụng tiêu chuẩn ASTM A351 CF8M (316) cho thân và ASTM A182 F316 cho bóng và thân. Ghế RPTFE được chỉ định cho phạm vi nhiệt độ được liệt kê từ -25oC đến 150oC.

Gắn thiết bị truyền động

Van được trang bị miếng đệm ISO 5211 để lắp đặt bộ truyền động trực tiếp. Thiết bị truyền động bằng khí nén hoặc điện có thể được lựa chọn theo kích thước van, mô-men xoắn vận hành và yêu cầu điều khiển. Giao diện lắp bộ truyền động phải được kiểm tra trước khi đặt hàng để đảm bảo tính tương thích.

Tiêu chuẩn và kiểm tra

Thiết kế và sản xuất tuân theo ASME B16.34, với các đầu hàn đối đầu dựa trên ASME B16.25. Việc kiểm tra và kiểm tra van được thực hiện theo API 598. Xếp hạng nhiệt độ áp suất cũng được tham chiếu đến ASME B16.34.

Kiểm tra sản xuất bao gồm xác minh vật liệu, kiểm tra áp suất, kiểm tra độ kín và kiểm tra van thành phẩm. Báo cáo thử nghiệm vật liệu và tài liệu sản phẩm hiện hành có thể được cung cấp theo yêu cầu về cấu hình và đơn đặt hàng của van.

Ứng dụng

Thân mở rộng của van bi bằng thép không gỉ có đầu hàn 3PC dành cho các hệ thống đường ống công nghiệp yêu cầu kết nối hàn cố định và vận hành van dễ tiếp cận. Các ứng dụng điển hình bao gồm xử lý hóa chất, hệ thống hóa dầu, thiết bị dược phẩm, chế biến thực phẩm và đồ uống, sản xuất điện và xử lý nước.

Trước khi lựa chọn, hãy xác nhận môi trường đường ống, áp suất, nhiệt độ, kích thước đường ống, thông số kỹ thuật hàn và không gian lắp đặt có sẵn. Vật liệu van và cấu hình chỗ ngồi cũng cần được kiểm tra tính tương thích với môi trường dịch vụ.

Câu hỏi thường gặp

1. Các ứng dụng chính của Thân mở rộng Van bi bằng thép không gỉ 3PC có đầu hàn là gì?

Nó được sử dụng trong các hệ thống đường ống công nghiệp, nơi cần có kết nối hàn và khả năng tiếp cận van mở rộng. Các ứng dụng bao gồm hệ thống hóa chất, hóa dầu, dược phẩm, thực phẩm và đồ uống, điện và xử lý nước.

2. Tiêu chuẩn nào áp dụng cho đầu hàn đối đầu?

Các đầu hàn đối đầu được chỉ định theo ASME B16.25. Đặc điểm kỹ thuật hàn phải được kiểm tra dựa trên thiết kế đường ống trước khi lắp đặt.

3. Bộ truyền động có thể được lắp đặt trực tiếp không?

Đúng. Van có bệ gắn ISO 5211 để lắp đặt bộ truyền động bằng khí nén hoặc điện. Việc lựa chọn thiết bị truyền động phải dựa trên kích thước van, mô-men xoắn vận hành và các yêu cầu điều khiển.

4. Vật liệu nào được sử dụng trong cấu hình tiêu chuẩn?

Thân là ASTM A351 CF8M (316), trong khi bóng và thân là ASTM A182 F316. Ghế tiêu chuẩn là RPTFE (PTFE + 15% fv). Các vật liệu khác có sẵn theo yêu cầu.

5. Phạm vi áp suất và nhiệt độ tối đa là bao nhiêu?

Áp suất tối đa được liệt kê là 285PSI, với phạm vi nhiệt độ từ -25oC đến 150oC. Giới hạn vận hành thực tế phải được xác nhận theo kích thước van, mức áp suất-nhiệt độ trung bình và áp dụng.

6. Van có thể được tùy chỉnh?

Đúng. Các vật liệu và cấu hình thành phần khác có thể được cung cấp theo các điều kiện môi trường, áp suất, nhiệt độ và lắp đặt cần thiết.
