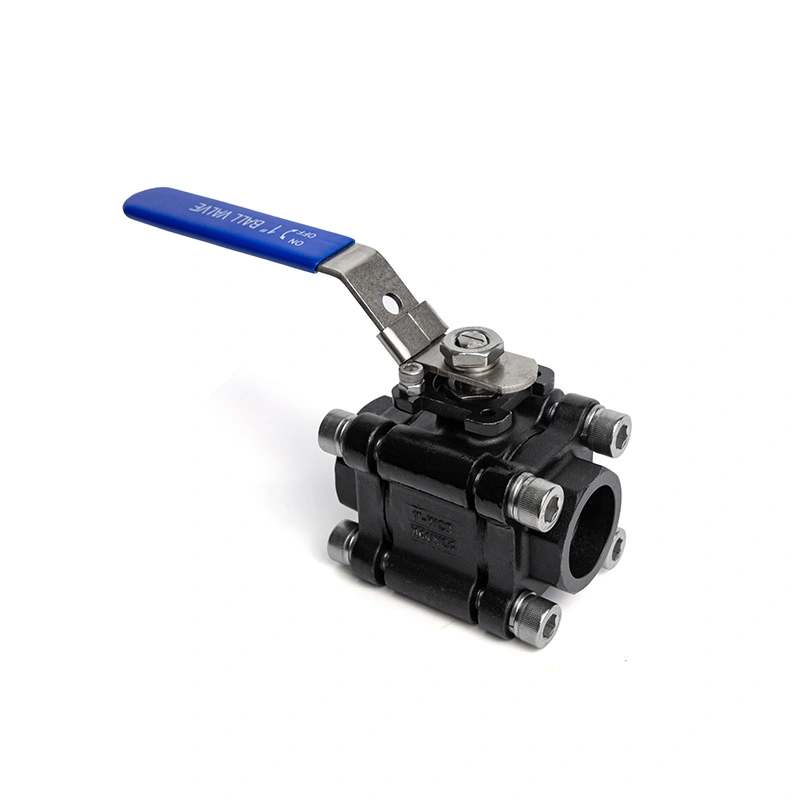

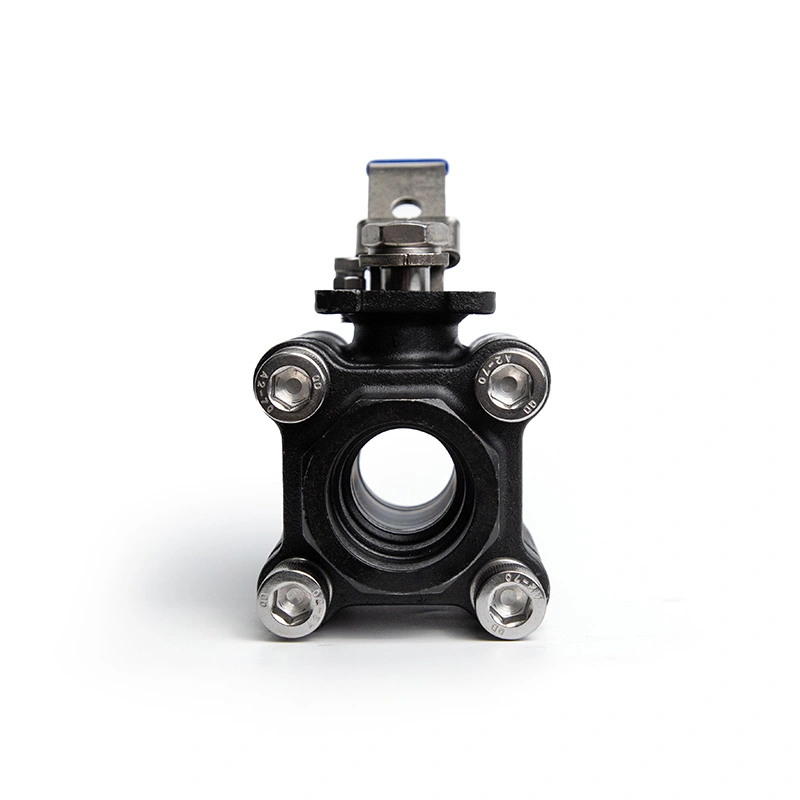

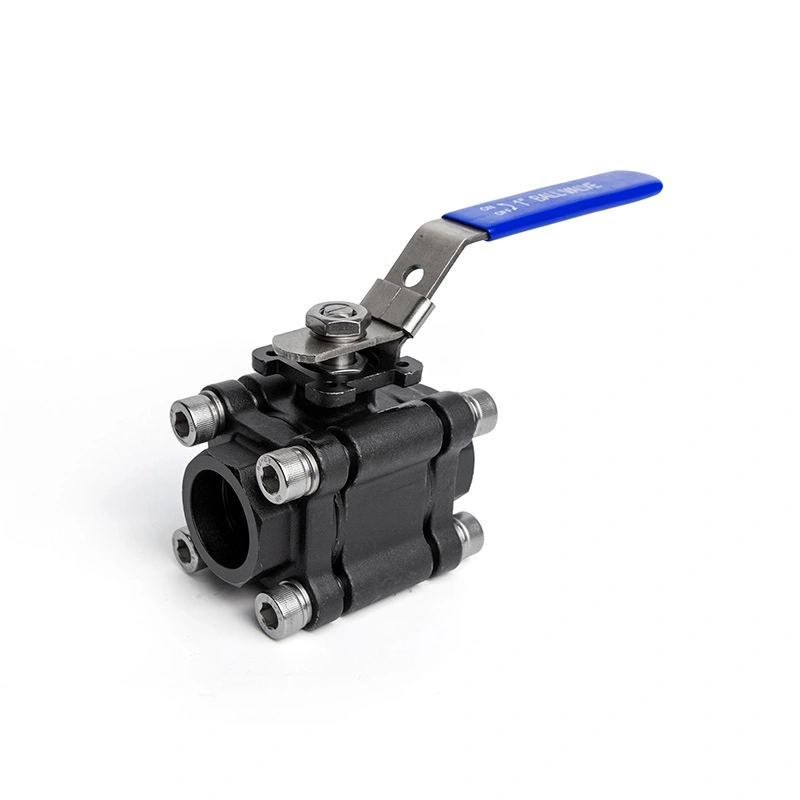

Van bi thép carbon 3PC 2000WOG

Van bi thép cacbon 3PC 2000WOG là loại van bi ba mảnh có thân mở rộng dùng cho đường ống cách nhiệt, các cài đặt và ứng dụng bị chôn vùi trong đó điểm vận hành cần được mở rộng. Xếp hạng 2000WOG và cấu trúc ba mảnh giúp nó phù hợp cho việc kiểm soát chất lỏng bật tắt áp suất cao. Van có thể được tháo rời để kiểm tra và thay thế chỗ ngồi hoặc con dấu.

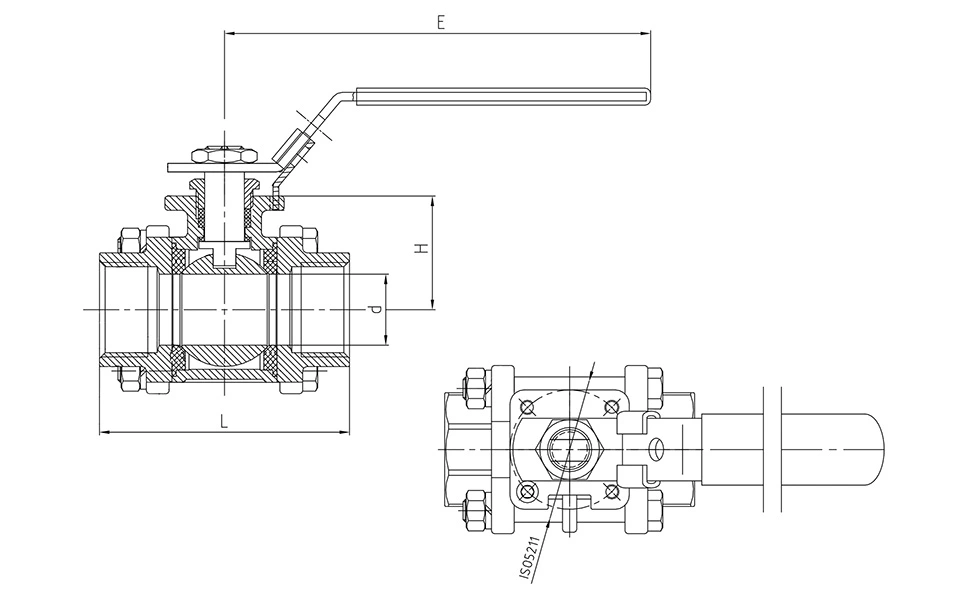

Kích thước chính

N: Kết thúc ren theo ANSI B 2.1 NPT
B:Chủ đề kết thúc theo BS21 BSP

Các tính năng chính

1. Thân mở rộng cho các điều kiện lắp đặt đặc biệt

Thân mở rộng giúp tiếp cận điểm vận hành van khi đường ống được cách nhiệt, chôn lấp hoặc lắp đặt ở một vị trí có quyền truy cập hạn chế. Cấu trúc thân van chống nổ giúp giữ cố định thân van bên trong thân van khi van đang chịu áp lực.

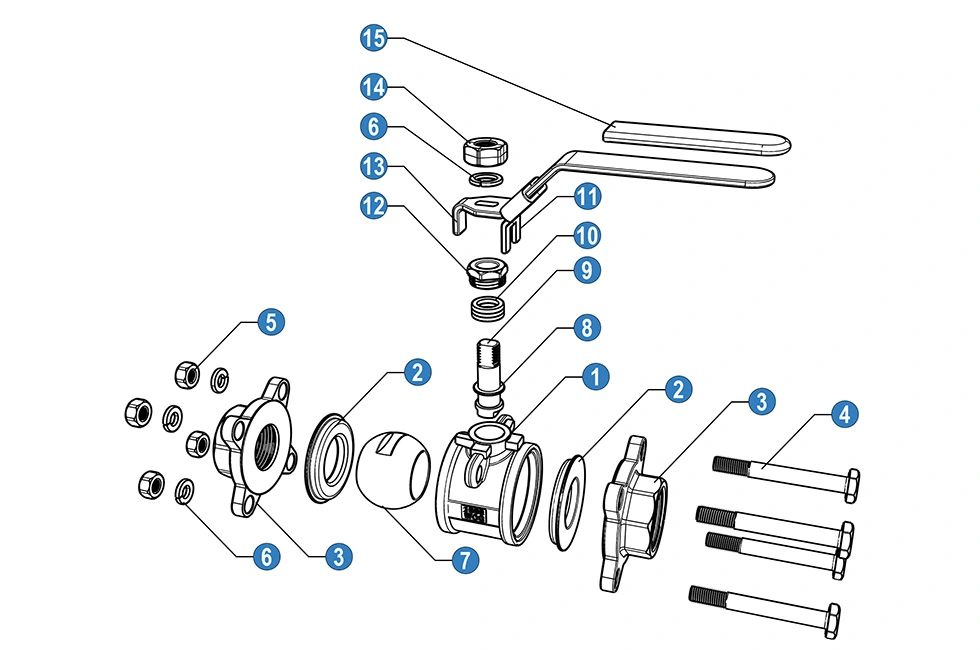

2. Xây dựng ba mảnh

Thân ba mảnh cho phép mở van để kiểm tra và bảo trì. Ghế, con dấu và nội bộ khác các thành phần có thể được truy cập để thay thế khi cần thiết. Công trình này rất thiết thực cho đường ống công nghiệp hệ thống cần bảo trì định kỳ.

3. Áp suất tối đa 1975PSI

cácVan bi thép carbon 3PC 2000WOGđược liệt kê với áp suất tối đa là 1975PSI. các áp suất làm việc áp dụng phụ thuộc vào kích thước van, nhiệt độ, môi trường và mức áp suất-nhiệt độ. các Ký hiệu 2000WOG đề cập đến dịch vụ nước, dầu khí trong các điều kiện đánh giá hiện hành.

4. Kết nối NPT và BSP

Van có sẵn với các kết nối ren NPT và BSP. Lựa chọn kết nối phải phù hợp với đường ống yêu cầu tiêu chuẩn và cài đặt.

Vật liệu và tiêu chuẩn

Cấu hình được cung cấp sử dụng ASTM A351 316 cho thân van, ASTM A182 F316 cho bóng và thân van và RPTFE (PTFE+15%fv) cho ghế ngồi. Các vật liệu khác có sẵn theo yêu cầu theo các điều kiện dịch vụ cần thiết.

Thiết kế và sản xuất dựa trên ISO 17292/API 608. Việc thử nghiệm và kiểm tra tuân theo API 598, trong khi xếp hạng áp suất-nhiệt độ được tham chiếu đến ASME B16.34. Phạm vi nhiệt độ được liệt kê là -25oC đến 150oC.

Kiểm soát chất lượng

Kiểm tra sản xuất bao gồm xác minh vật liệu đầu vào, kiểm tra áp suất, kiểm tra độ kín và van thành phẩm kiểm tra. Báo cáo thử nghiệm vật liệu và tài liệu sản phẩm áp dụng có thể được cung cấp theo yêu cầu của van yêu cầu cấu hình và đặt hàng.

Tài liệu ISO 9001 và CE có sẵn cho các cấu hình hiện hành. Các bộ phận vật liệu, chỗ ngồi và niêm phong có thể cũng được lựa chọn theo áp suất, nhiệt độ và môi trường cần thiết.

Ứng dụng

Van bi thép cacbon 3PC 2000WOG có thể được xem xét cho dịch vụ đóng mở áp suất cao trong đường ống công nghiệp các hệ thống, bao gồm xử lý nước, dầu khí, xử lý hóa chất, khí nén và kiểm soát chất lỏng nói chung. các Thân van mở rộng đặc biệt hữu ích khi độ sâu cách nhiệt hoặc lắp đặt khiến thân van tiêu chuẩn khó tiếp cận truy cập.

Trước khi lựa chọn, hãy xác nhận áp suất làm việc, nhiệt độ, môi trường, kích thước van, loại kết nối và khả dụng không gian lắp đặt. Cần kiểm tra khả năng tương thích vật liệu của thân, bóng, thân và ghế.

Câu hỏi thường gặp

1. Áp suất làm việc tối đa của Van bi thép cacbon 3PC 2000WOG là bao nhiêu?

Dữ liệu sản phẩm liệt kê áp suất tối đa là 1975PSI. Áp suất làm việc thực tế cho phép phải được xác nhận theo kích thước van, nhiệt độ, môi trường và mức áp suất-nhiệt độ áp dụng.

2. Thân dài dùng để làm gì?

Thân mở rộng được sử dụng cho đường ống cách nhiệt, lắp đặt chôn dưới đất và các vị trí nơi van hoạt động điểm cần được đặt cách xa kết nối đường ống.

3. Có những kết nối luồng nào?

Kết nối ren NPT và BSP có sẵn. Kết nối phải được chọn theo tiêu chuẩn đường ống và yêu cầu cài đặt.

4. Vật liệu van có thể được tùy chỉnh không?

Đúng. Các vật liệu thân, bóng, thân, chỗ ngồi và niêm phong khác có thể được cung cấp theo môi trường, áp suất cần thiết và nhiệt độ.

5. Có thể cung cấp những tài liệu gì?

Báo cáo thử nghiệm vật liệu và tài liệu kiểm tra hoặc sản phẩm hiện hành có thể được cung cấp theo van yêu cầu cấu hình và đặt hàng. Tài liệu ISO 9001 và CE có sẵn cho các cấu hình hiện hành.

6. Van xuất khẩu được đóng gói như thế nào?

Các van được đóng gói trong thùng carton và hộp gỗ dán để xuất khẩu. Thông số kỹ thuật bao bì có thể điều chỉnh theo kích thước van, số lượng và yêu cầu vận chuyển.
