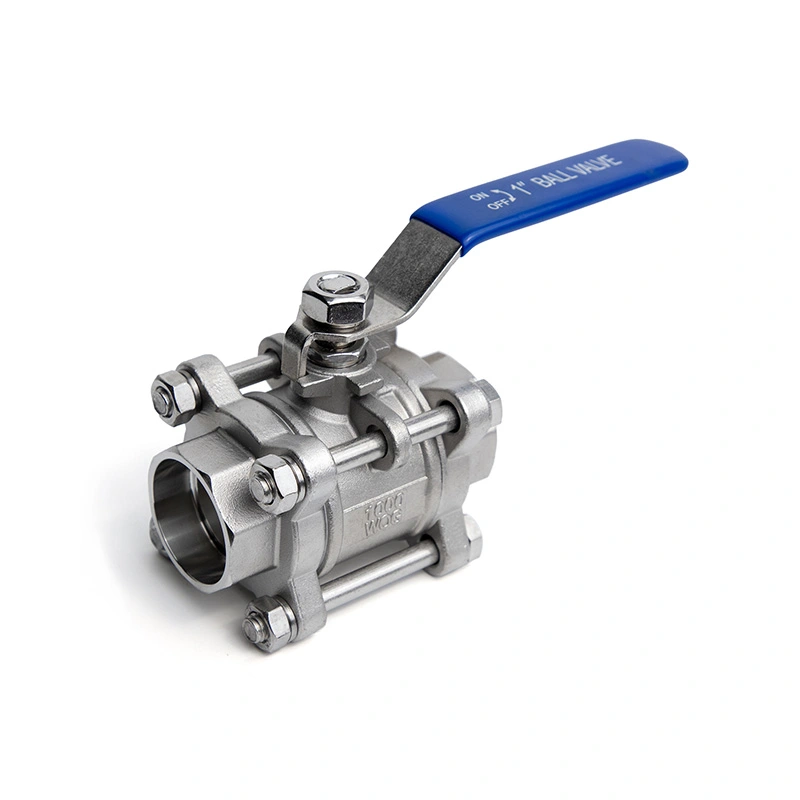

Van bi thép không gỉ đầu hàn 3PC

Đối với đường ống công nghiệp có kết nối hàn, Van bi thép không gỉ đầu hàn 3PC kết hợp thân bằng thép không gỉ với cấu trúc ba mảnh và các đầu hàn ổ cắm để lắp đặt đường ống nhỏ gọn. Shangtai cung cấp cấu hình này cho các hệ thống xử lý dầu, khí đốt, hóa chất và xử lý nước, với báo giá của nhà máy, đơn đặt hàng số lượng lớn và dịch vụ OEM dựa trên đặc điểm kỹ thuật sẵn có cho các yêu cầu khác nhau của dự án.

Gửi yêu cầu

Mô tả Sản phẩm

Van bi thép không gỉ đầu hàn 3PC kết hợp thân ba mảnh bằng thép không gỉ với các đầu hàn ổ cắm để kết nối đường ống nhỏ gọn, cố định. Cấu trúc thân tách rời của nó cho phép tiếp cận các vòng đệm bên trong và các bộ phận có thể sử dụng được khác sau khi van được cách ly và giảm áp suất. Đường dẫn dòng chảy đầy cổng hỗ trợ khả năng cản dòng chảy thấp, trong khi thiết kế bóng và ghế cung cấp khả năng ngắt hai chiều cho chất lỏng tương thích. Nó phù hợp cho đường ống áp suất cao trong dầu khí, xử lý hóa chất, xử lý nước và các hệ thống công nghiệp khác.

Kích thước chính

Kích cỡ	1/4"- 6"
Lớp áp lực	CL150
Tiêu chuẩn chủ đề	SW
Áp suất tối đa	285PSI
Tiêu chuẩn thiết kế và sản xuất	ASME B16.34
Kiểm tra và kiểm tra	API598
Xếp hạng nhiệt độ áp suất	ASME B16.34
Phạm vi nhiệt độ	-25oC~150oC
Chất liệu thân máy	ASTM A351 CF8M(316)
Chất liệu bóng	ASTM A182 F316
Chất liệu thân cây	ASTM A182 F316
Chất liệu ghế	RPTFE(PTFE+15%fv)
Tùy chọn	Các vật liệu khác có sẵn theo yêu cầu.

3PC Socket-welded Ends Stainless Steel Ball Valve

KHÔNG	Tên	*Chất liệu(N/B)**	*Chất liệu(N/B)**
1	Thân hình	SS 316	SS 304
2	Ghế bóng	PTFE	PTFE
3	mũ lưỡi trai	SS 316	SS 304
4	bu lông	SS 304	SS 304
5	Hạt	SS 304	SS 304
6	Mùa xuân	SS 304	SS 304
7	Quả bóng	SS 316	SS 304
8	Vòng ma sát	PTFE	PTFE
9	Thân cây	SS 316	SS 304
10	Đóng gói thân cây	PTFE	PTFE
11	Khóa	SS 304	SS 304
12	tuyến	SS 316	SS 304
13	Xử lý	SS	SS
14	Hạt	SS 304	SS 304
15	Xử lý	PVC	PVC

* N: Thread kết thúc theo ANSl B 2.1 NPT
* B: Thread kết thúc theo BS21 BSP

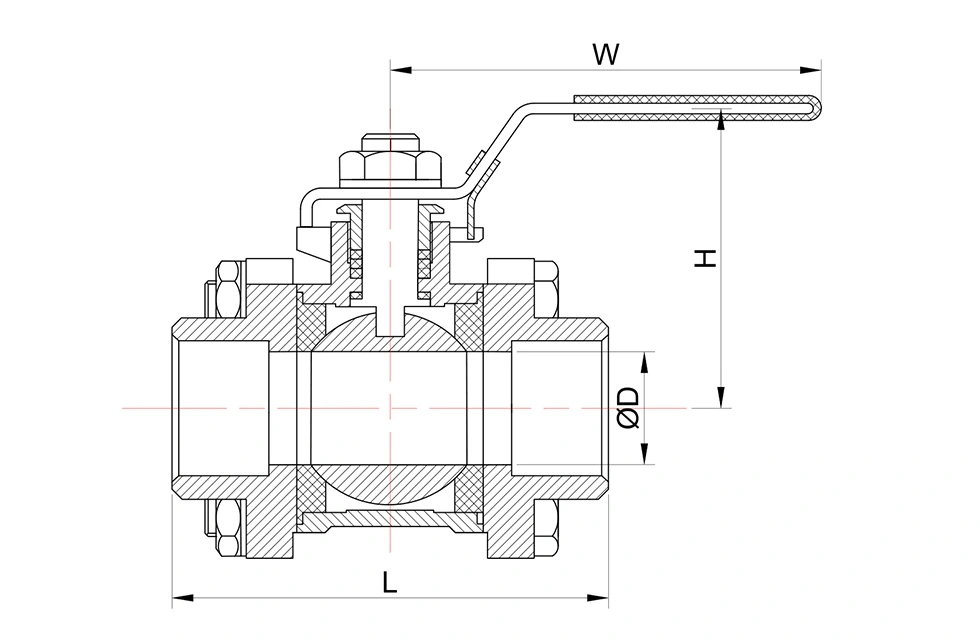

3PC Socket-welded Ends Stainless Steel Ball Valve

Kích cỡ	D (mm)	W (mm)	H (mm)	L(mm)	Trọng lượng (kg)
1/4"	8	98	55	62	0.4
3/8"	10	98	55	62	0.4
1/2"	15	102	63	65	0.44
3/4"	20	105	65	72	0.56
1"	25	110	71	81	0.76
11/4"	32	128	75	95	1.28
2/11"	38	155	86	104	1.6
2"	49	165	92	125	2.3
21/2"	63	205	125	145	4.9
3"	76	220	145	198	7.52
4"	100	275	165	245	13.2

KvVALUES

Kv (m3/h) = Tốc độ dòng nước tính bằng mét khối trên giờ sẽ tạo ra độ giảm áp suất 1 bar qua van.

1/4"	3/8"	1/2"	3/4"	1"	11/4"	2/11"	2"	21/2"	3"	4"
6	10	24	43	83	130	205	340	520	1100	1820

Chức năng & tính năng chính của van

1. Kết nối ổ cắm-hàn

Các đầu mối hàn ổ cắm được gia công theo kích thước kết nối được chỉ định để lắp đặt hàn với đường ống tương thích. Kết nối này thường được sử dụng trên các dây chuyền công nghiệp có lỗ khoan nhỏ, nơi cần có mối nối ống với van cố định. Việc hàn phải tuân theo các quy trình và thông số kỹ thuật đường ống hiện hành.

2. Thân ba mảnh

Thân van ba mảnh được bắt vít cho phép tiếp cận các bộ phận bên trong của van sau khi đường ống đã được cách ly và giảm áp suất. Các vòng đệm và các bộ phận có thể sử dụng được khác có thể được kiểm tra hoặc thay thế mà không cần thay thế cụm van hoàn chỉnh.

3. Niêm phong bóng và ghế

Quả bóng quay vào chỗ ngồi để mở hoặc đóng lối đi. Van cung cấp khả năng ngắt theo cả hai hướng dòng chảy khi mặt tựa được chọn và vật liệu bịt kín phù hợp với điều kiện sử dụng. Đường dẫn dòng chảy cũng cho phép chất lỏng đi qua van với mức độ tắc nghẽn hạn chế khi mở hoàn toàn.

4. Kết cấu thép không gỉ

Kết cấu thép không gỉ có sẵn cho các ứng dụng liên quan đến môi trường nước, dầu, khí đốt và hóa chất tương thích. Việc lựa chọn vật liệu phải tính đến thành phần chất lỏng, nồng độ, nhiệt độ vận hành, áp suất và điều kiện ăn mòn.

Về Thượng Đài

Shangtai có trụ sở tại Ôn Châu, Chiết Giang, Trung Quốc và sản xuất van công nghiệp cho thị trường trong nước và xuất khẩu. Hoạt động sản xuất của công ty bao gồm gia công, lắp ráp van, kiểm tra áp suất, kiểm tra và đánh dấu sản phẩm.

Hệ thống quản lý chất lượng được chứng nhận theo tiêu chuẩn ISO 9001 và tài liệu CE có sẵn cho các sản phẩm áp dụng. Việc kiểm tra có thể bao gồm kiểm tra nguyên liệu đầu vào, kiểm tra trong quá trình, kiểm tra van thành phẩm và kiểm tra trước khi giao hàng theo yêu cầu của đơn đặt hàng.

Đối với van bi hàn ổ cắm, có thể cung cấp các cấu hình kết nối khác nhau tùy theo kích thước yêu cầu và tiêu chuẩn áp dụng. Cấu hình mối hàn ổ cắm loại A và loại B có sẵn cho các yêu cầu cụ thể, với kích thước kết nối được xác nhận trước khi sản xuất.

Câu hỏi thường gặp

1. Sự khác biệt giữa kết nối hàn ổ cắm và kết nối ren là gì?

Các kết nối hàn ổ cắm sử dụng mối nối hàn giữa van và đường ống, trong khi các kết nối ren dựa vào các ren ống phù hợp. Các đầu hàn ổ cắm thường được chỉ định cho đường ống có lỗ khoan nhỏ, nơi cần có kết nối hàn cố định. Kết nối thích hợp phụ thuộc vào tiêu chuẩn đường ống, áp suất, nhiệt độ và yêu cầu lắp đặt.

2. Có sẵn các cấu hình hàn ổ cắm khác nhau không?

Đúng. Các cấu hình mối hàn ổ cắm khác nhau có thể được cung cấp theo kích thước yêu cầu và tiêu chuẩn đường ống hiện hành. Các yêu cầu về loại kết nối và kích thước phải được xác nhận trước khi sản xuất, đặc biệt đối với các van thay thế và các dự án xuất khẩu.

3. Van có thể mở để bảo trì bên trong không?

Đúng. Thân ba mảnh có thể được tách ra sau khi đường ống được cách ly và giảm áp suất, cho phép kiểm tra hoặc thay thế các vòng đệm bên trong và các bộ phận có thể sử dụng được khác. Không nên tháo rời van khi đường ống đang chịu áp lực.

4. Van có những tài liệu gì?

Tài liệu ISO 9001 và CE có thể được cung cấp cho các cấu hình hiện hành. Tài liệu vật liệu, hồ sơ kiểm tra, báo cáo thử nghiệm và bản vẽ sản phẩm cũng có thể được cung cấp theo yêu cầu đặt hàng và dự án.

5. Van bi thép không gỉ đầu hàn 3PC phù hợp với những ứng dụng nào?

Van có thể được sử dụng cho các chất lỏng tương thích trong dầu khí, hóa dầu, xử lý hóa chất, xử lý nước, sản xuất điện và đường ống công nghiệp nói chung. Các thành phần vật liệu, chỗ ngồi và niêm phong phải được lựa chọn theo môi trường, áp suất và nhiệt độ thực tế.

6. Cần có thông tin gì khi lựa chọn van?

Thông tin chính bao gồm kích thước van, định mức áp suất, kích thước mối hàn, môi trường làm việc, áp suất vận hành, nhiệt độ, thân và vật liệu bịt kín, số lượng và các tiêu chuẩn áp dụng. Đối với các dự án thay thế, bản vẽ van hiện có hoặc thông tin kích thước cũng có thể được cung cấp để xác nhận.
