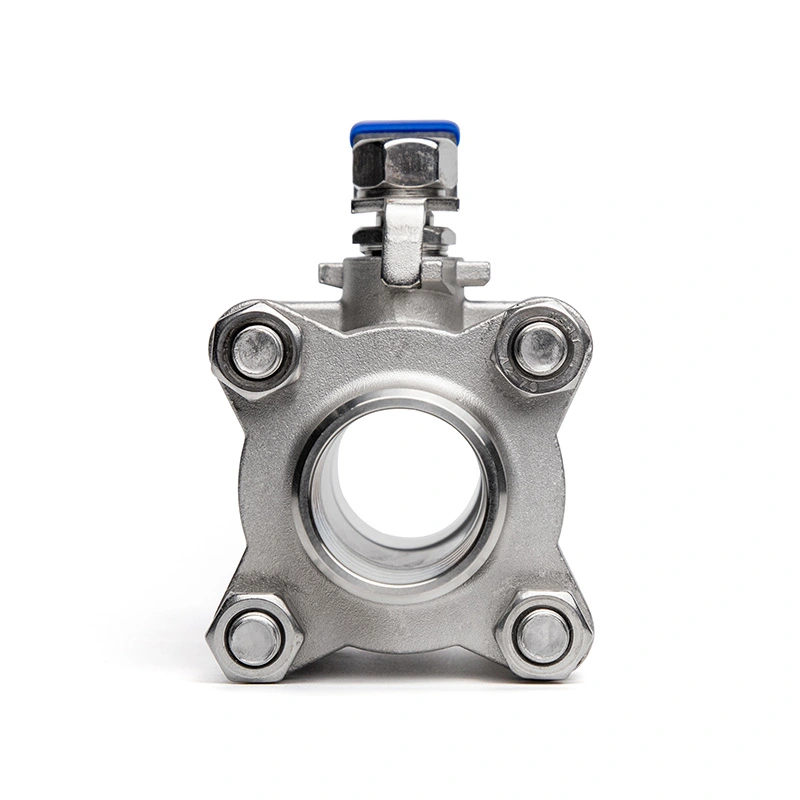

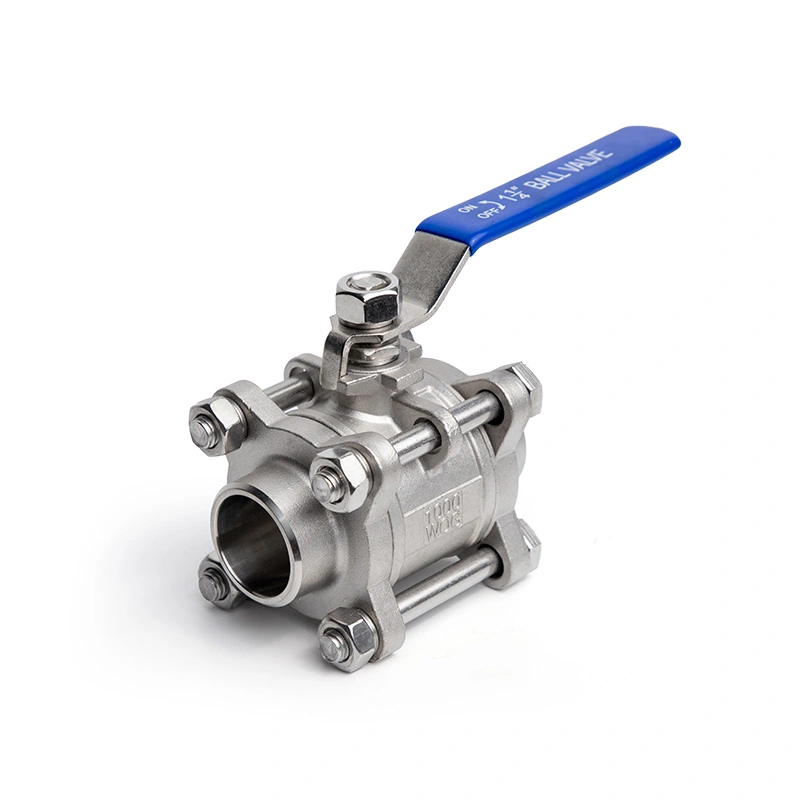

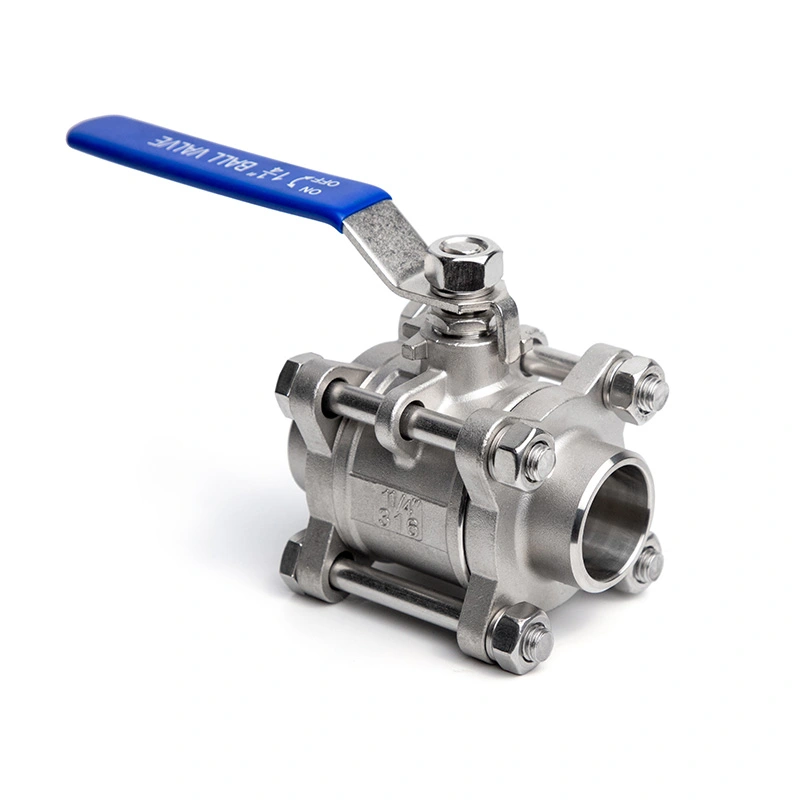

Van bi thép không gỉ 3PC kết thúc hàn

Van bi thép không gỉ đầu hàn 3PC Shangtai có cấu trúc 3 mảnh chắc chắn và các đầu hàn đối đầu chống rò rỉ cho đường ống công nghiệp áp suất cao. Được làm bằng thép không gỉ cao cấp có khả năng chống ăn mòn tuyệt vời, nó cho phép bảo trì nội tuyến thuận tiện. Là một nhà máy trực tiếp có QC nghiêm ngặt và bao bì đạt tiêu chuẩn xuất khẩu, chúng tôi cung cấp các giải pháp kiểm soát chất lỏng đáng tin cậy cho các ứng dụng đa dạng.

Gửi yêu cầu

Mô tả Sản phẩm

Van bi thép không gỉ đầu hàn 3PC có thân bằng thép không gỉ ba mảnh với các đầu hàn đối đầu để kết nối đường ống cố định. Cấu trúc ba mảnh cho phép tiếp cận các bộ phận bên trong để kiểm tra và thay thế vòng đệm sau khi đường ống được cách ly và giảm áp suất. Vật liệu bịt kín có thể được lựa chọn theo môi trường làm việc, áp suất và nhiệt độ. Nó được sử dụng trong các hệ thống đường ống hóa dầu, dầu khí, xử lý nước và năng lượng nhiệt.

Kích thước chính

Kích cỡ	1/4" - 6"
Lớp áp lực	CL150
Đầu hàn giáp mép	ASME B16.25
Áp suất tối đa	285PSI
Tiêu chuẩn thiết kế và sản xuất	ASME B16.34
Kiểm tra và kiểm tra	API598
Xếp hạng nhiệt độ áp suất	ASME B16.34
Phạm vi nhiệt độ	-25oC~150oC
Chất liệu thân máy	ASTM A351 CF8M(316)
Chất liệu bóng	ASTM A182 F316
Chất liệu thân cây	ASTM A182 F316
Chất liệu ghế	RPTFE(PTFE+15%fv)
Tùy chọn	Các vật liệu khác có sẵn theo yêu cầu.

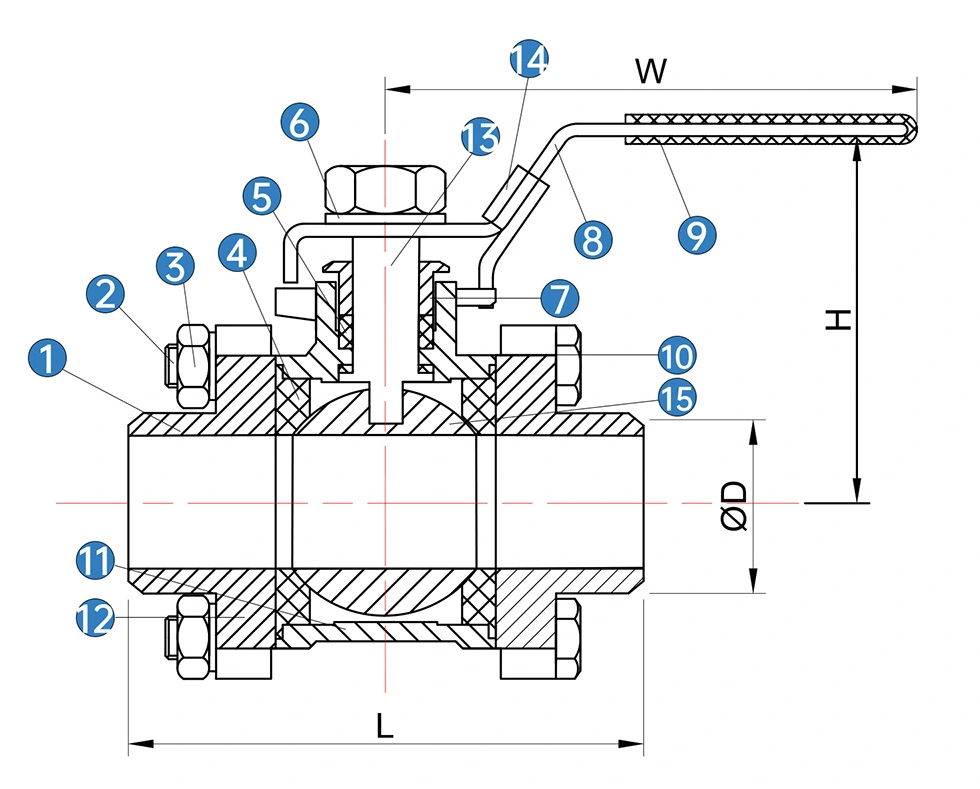

3PC Butt-welded Ends Stainless Steel Ball Valve

KHÔNG	Tên	*Chất liệu(N/B)**	*Chất liệu(N/B)**
1	mũ lưỡi trai	SS 316	SS 304
2	bu lông	SS 304	SS 304
3	Hạt	SS 304	SS 304
4	Ghế bóng	PTFE	PTFE
5	Đóng gói thân cây	PTFE	PTFE
6	Máy giặt mùa xuân	SS 304	SS 304
7	tuyến	SS 316	SS 304
8	Xử lý	SS	SS
9	tay cầm	PVC	PVC
10	bu lông	SS 304	SS 304
11	Thân hình	SS 316	SS 304
12	Máy giặt mùa xuân	SS 304	SS 304
13	Thân cây	SS316	SS 304
14	Xử lý chốt	SS304	SS 304
15	Quả bóng	SS316	SS 304

* N: Kết thúc ren theo ANSI B 2.1 NPT
* B: Thread kết thúc theo BS21 BSP

KÍCH CỠ	D	L	H	W
1/4	12.7	60.7	41.5	93
1/2	19	64.5	46.5	102
3/4	25.4	75	54.5	114
1	29	90	60.5	124.5
4/11	38	96.5	77.5	144.5
2/11	45	111.5	79.5	164
2	50.8	136	88.5	173
2	63.5	136	88.5	173
21/2	76.2	166.5	117	232
3	88.9	199	125	247
4	101.6	260	158	328
4	101.6	260	158	328
5	125	/	/	/
5	135	/	/	/

Kiểm tra chất lượng

1. Xác minh nguyên liệu thô

Thành phần hóa học và thử nghiệm tính chất cơ học được thực hiện trên nguyên liệu thép không gỉ để đảm bảo khả năng chống ăn mòn và khả năng chịu áp lực đạt tiêu chuẩn.

2. Kiểm tra kích thước đầu mối hàn

Kiểm tra nghiêm ngặt độ dày thành cuối mối hàn, kích thước góc xiên, độ đồng trục và dung sai tổng thể để đảm bảo kết hợp hàn chính xác và đáng tin cậy với đường ống tại chỗ.

3. Kiểm tra thủy tĩnh và niêm phong

Mỗi van đều trải qua thử nghiệm thủy tĩnh vỏ và thử nghiệm niêm phong chỗ ngồi dưới áp suất định mức để xác minh khả năng chịu áp suất và hiệu suất không rò rỉ, loại bỏ các rủi ro tiềm ẩn.

4. Kiểm tra thành phẩm lần cuối

Kiểm tra đầy đủ về hình thức bên ngoài, độ sạch sẽ và tính toàn vẹn của lắp ráp trước khi đóng gói để đảm bảo giao hàng không có khuyết tật mọi van.

Bao bì

Tất cả các Van bi thép không gỉ đầu hàn 3PC đều sử dụng bao bì hai lớp xuất khẩu được tiêu chuẩn hóa để vận chuyển quốc tế đường dài an toàn vận chuyển. Mỗi van được đóng gói riêng trong một thùng carton dày có lớp đệm chống sốc để tránh trầy xước và hư hỏng do va chạm. Gói vận chuyển bên ngoài sử dụng vỏ gỗ dán chắc chắn với khả năng nén tuyệt vời, chống rơi và chống ẩm, thích ứng hoàn toàn với vận tải đường biển và đường bộ để giao hàng toàn cầu nguyên vẹn.
