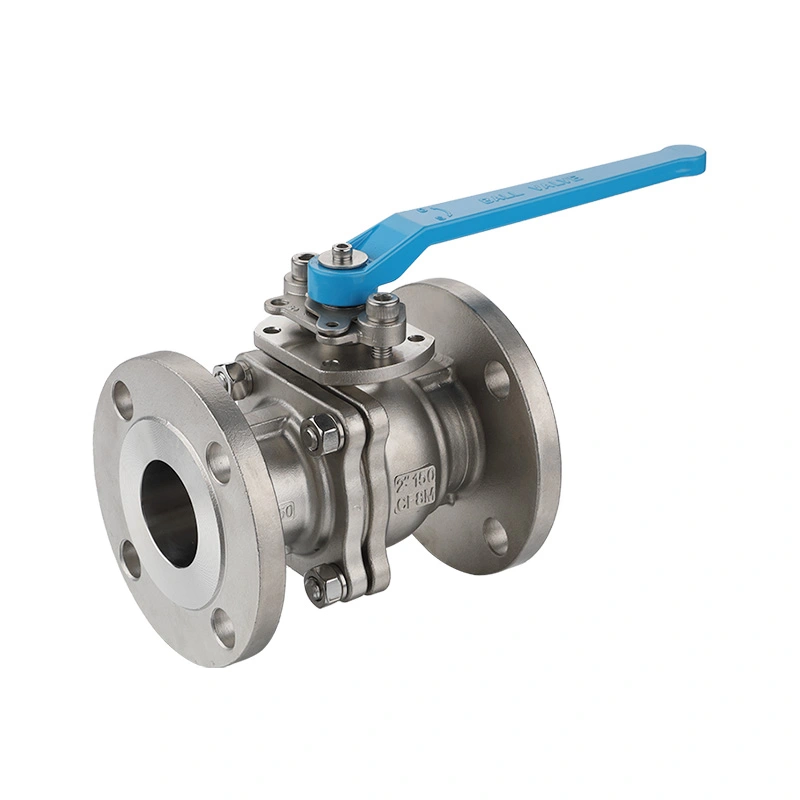

Van bi mặt bích bằng thép không gỉ ANSI 150LB

Van bi mặt bích bằng thép không gỉ ANSI 150LB là van bi bằng thép không gỉ có kết nối mặt bích, được thiết kế cho các hệ thống đường ống sử dụng loại áp suất ASME Class 150. Nó sử dụng một quả bóng quay một phần tư vòng để bắt đầu hoặc dừng dòng chất lỏng tương thích và thường được sử dụng để cách ly bật/tắt trong các hệ thống đường ống công nghiệp.

ANSI 150LB dùng để chỉ loại áp suất ASME Class 150. Áp suất làm việc thực tế cho phép phụ thuộc vào kích thước van, vật liệu, nhiệt độ vận hành và định mức áp suất-nhiệt độ áp dụng. Cấu trúc bằng thép không gỉ cung cấp thân van chống ăn mòn và có thể được chỉ định bằng các vật liệu như thép không gỉ 304 hoặc 316 tùy theo ứng dụng.

Kết nối mặt bích cho phép van được bắt vít trực tiếp vào mặt bích đường ống phù hợp, cung cấp phương pháp kết nối thực tế cho hệ thống đường ống công nghiệp và tạo điều kiện thuận lợi cho việc kiểm tra hoặc bảo trì trong tương lai. Cơ cấu van bi cung cấp khả năng vận hành một phần tư vòng quay nhanh chóng để mở và đóng đường ống.

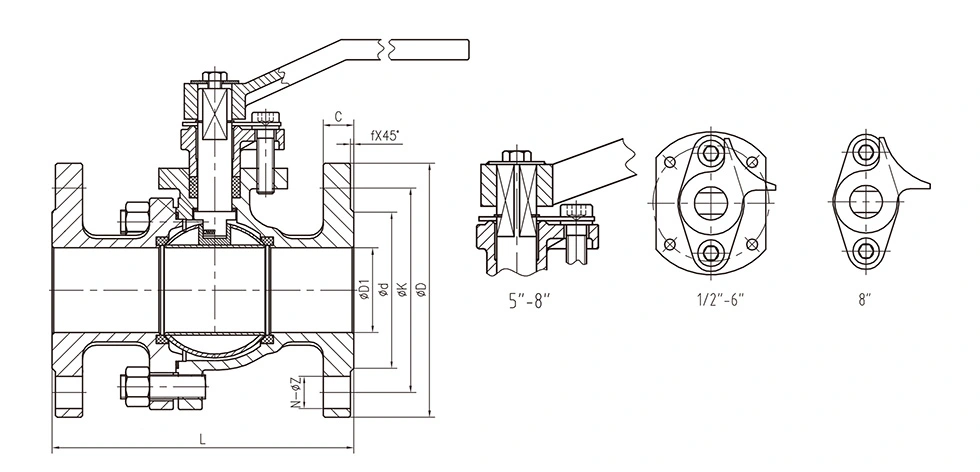

Kích thước chính

Kích thước chung:

Ứng dụng công nghiệp

Van bi mặt bích bằng thép không gỉ ANSI 150LB của chúng tôi sử dụng hệ thống bịt kín thân ba giai đoạn độc đáo, được tối ưu hóa cho hoạt động chu kỳ cao, dao động áp suất và điều kiện làm việc của môi trường khí. Nó mang lại sự ổn định không rò rỉ và hiệu suất chống mỏi vượt trội cho các hệ thống chất lỏng công nghiệp đa dạng:

Công nghiệp Dầu khí & Hóa chất

Thích hợp cho đường ống xử lý, đường nhánh và truyền khí nhiên liệu nhẹ. Con dấu thân nhiều giai đoạn đáng tin cậy ngăn chặn sự rò rỉ của phương tiện dễ cháy và nổ dưới áp suất dao động.

Hệ thống khí đặc biệt

Lý tưởng cho các vòng áp suất cao của nitơ, oxy, hydro và khí nén, được sử dụng rộng rãi trong khí cắt laser cung cấp, trạm xăng và đường ống dẫn khí khởi động thường xuyên.

Kỹ thuật điện & nhiệt

Áp dụng cho đường ống tiện ích nhà máy và đường chất lỏng phụ trợ. Nó chống lại sự lão hóa của con dấu gây ra bởi sự thay đổi nhiệt độ và áp suất, đảm bảo hoạt động ổn định lâu dài.

Công nghiệp dược phẩm & hóa chất tốt

Cung cấp sự cách ly chặt chẽ cho chất lỏng quá trình ăn mòn và tinh khiết. Thiết kế niêm phong hai chiều tránh môi trường rò rỉ và ô nhiễm bên ngoài, đạt tiêu chuẩn an toàn vệ sinh cao.

Hệ thống công nghiệp & thủy lực chung

Hoàn hảo cho bàn thử áp suất và thiết bị chất lỏng tự động. Hiệu suất chống mệt mỏi tuyệt vời thích ứng với kịch bản làm việc chuyển đổi thường xuyên và áp suất xung.

Tại sao chọn Thượng Hải?

Hệ thống bịt kín thân 3 giai đoạn độc quyền

Được trang bị vòng đệm chính tự siết chặt hình chóp, vòng đệm thứ cấp Viton O-ring và vòng đệm chữ V lò xo Belleville con dấu cấp ba. Hiệu suất bịt kín tự nâng cao của nó bù đắp cho sự mài mòn và biến dạng nhiệt, loại bỏ thân cây rò rỉ trong quá trình hoạt động chu kỳ cao dài hạn.

Cấu trúc bảo vệ hai hướng

Hệ thống bịt kín được nâng cấp ngăn ngừa rò rỉ môi chất bên trong và chặn bụi, hơi ẩm và tạp chất bên ngoài khỏi đi vào van, kéo dài tuổi thọ sử dụng một cách hiệu quả và giảm chi phí bảo trì.

Sản xuất tiêu chuẩn Mỹ

Được sản xuất và thử nghiệm theo API 608 / ISO 17292, ASME B16.34 và API 598. Tuân thủ ASME B16.5 (mặt bích) và ASME Tiêu chuẩn B16.10 (mặt đối mặt), đảm bảo khả năng tương thích hoàn toàn với các dự án công nghiệp toàn cầu.

Cấu trúc chống mệt mỏi và an toàn

Thân van được gia cố chịu được áp suất xung và các cú sốc áp suất nghiêm trọng mà không bị biến dạng. Tích hợp chống nổ cấu trúc thân cây loại bỏ các mối nguy hiểm an toàn quá áp.

Thiết kế chống tĩnh điện dẫn điện

Đi kèm với cấu trúc chống tĩnh điện chuyên nghiệp liên tục dẫn tĩnh điện tạo ra do ma sát giữa phần trung gian và phần bên trong. Nó tránh được rủi ro tích tụ tĩnh điện và tia lửa điện, đảm bảo vận hành an toàn cho đường ống trung bình dễ cháy, nổ và khí, đảm bảo yêu cầu kỹ thuật an toàn công nghiệp.

Bảo trì thấp và tiết kiệm chi phí

Được tối ưu hóa cho các tình huống chuyển đổi thường xuyên với hiệu suất chống mỏi vượt trội. Nó làm giảm thời gian ngừng hoạt động của thiết bị và tần suất thay thế, cắt giảm chi phí vận hành lâu dài so với van một kín thông thường.

Hỗ trợ dịch vụ độc quyền

Hỗ trợ thiết kế bao bì và logo tùy chỉnh bằng laser

Cung cấp dịch vụ OEM/ODM

Được kiểm tra đầy đủ trước khi xuất xưởng, có báo cáo kiểm tra chất lượng kèm theo

Các dịch vụ bổ sung tùy chọn như bảo vệ va chạm và đóng gói gia cố vận tải đường biển

Câu hỏi thường gặp

1. ANSI 150LB có ý nghĩa gì đối với van bi mặt bích inox?

ANSI 150LB dùng để chỉ loại áp suất ASME Class 150 được sử dụng cho van và kết nối mặt bích của nó. Áp suất làm việc thực tế cho phép phụ thuộc vào kích thước van, vật liệu, nhiệt độ vận hành và định mức áp suất-nhiệt độ áp dụng.

2. Van bi này có những tiêu chuẩn mặt bích nào?

Tiêu chuẩn mặt bích có thể được lựa chọn theo yêu cầu của hệ thống đường ống và dự án. Các cấu hình phổ biến có thể bao gồm mặt bích ASME B16.5, trong khi các tiêu chuẩn mặt bích khác có thể được xem xét cho các ứng dụng cụ thể.

3. Van có thể được sử dụng vật liệu thép không gỉ nào?

Các vật liệu thân thông thường bao gồm thép không gỉ 304 và 316, với loại cụ thể được chọn theo môi trường làm việc, nhiệt độ, áp suất và điều kiện ăn mòn. Sự kết hợp vật liệu khác có thể có sẵn theo yêu cầu.

4. Van bi mặt bích bằng thép không gỉ ANSI 150LB có thể xử lý những phương tiện nào?

Van có thể được sử dụng cho nước, dầu, khí đốt và các chất lỏng công nghiệp tương thích khác. Thân van, bóng, mặt ngồi và vật liệu bịt kín phải được lựa chọn theo khả năng tương thích hóa học, áp suất và nhiệt độ của môi trường thực tế.

5. Van bi mặt bích này có phù hợp với dịch vụ ở nhiệt độ cao không?

Phạm vi nhiệt độ áp dụng phụ thuộc vào vật liệu van, vật liệu mặt ngồi và định mức nhiệt độ áp suất. Nhiệt độ vận hành thực tế phải được xác nhận khi chọn van để đảm bảo rằng cấu hình phù hợp với điều kiện sử dụng dự kiến.

6. Van có thể được cung cấp bộ truyền động bằng khí nén hoặc điện không?

Đúng. Van bi mặt bích có thể được cấu hình để vận hành bằng tay, khí nén hoặc điện tùy theo kích thước van, mô-men xoắn vận hành và hệ thống điều khiển cần thiết. Bộ truyền động phải phù hợp với van và điều kiện vận hành thực tế.

7. Cần những thông tin gì để chọn được van bi mặt bích phù hợp?

Thông tin lựa chọn chính bao gồm kích thước van danh nghĩa, cấp áp suất, tiêu chuẩn mặt bích, môi trường làm việc, áp suất vận hành, nhiệt độ, vật liệu cần thiết và phương pháp vận hành. Bản vẽ đường ống hoặc chi tiết ứng dụng cũng có thể giúp xác định cấu hình phù hợp.

8. Van bi mặt bích bằng thép không gỉ có thể được tùy chỉnh?

Đúng. Các loại vật liệu, thông số kỹ thuật mặt bích, vật liệu đệm và đệm, vận hành van và các chi tiết cấu hình khác có thể được lựa chọn theo yêu cầu của dự án. Bản vẽ hoặc thông số kỹ thuật có thể được xem xét trước khi sản xuất.
