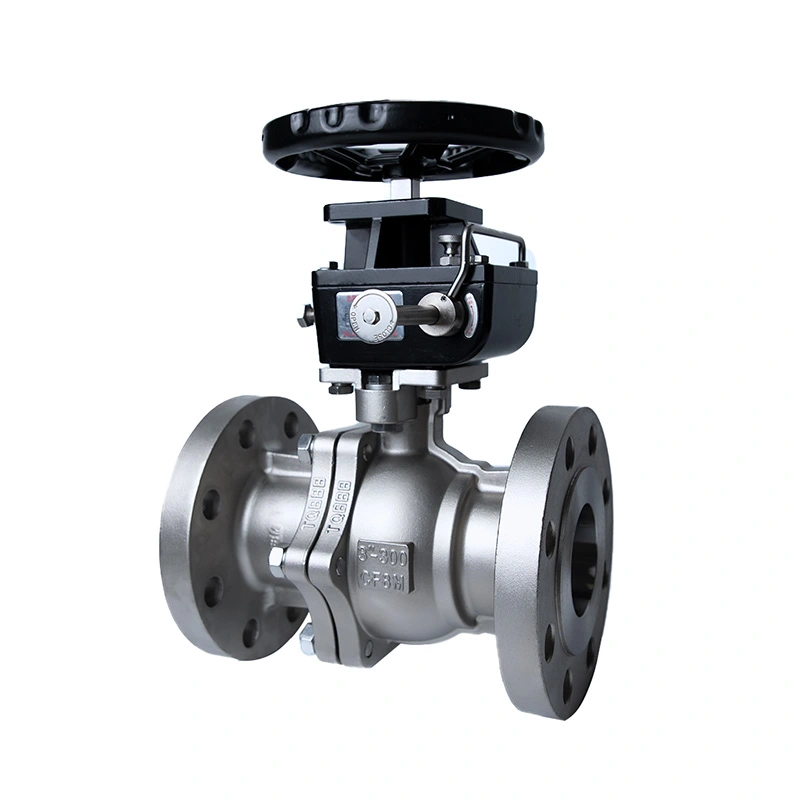

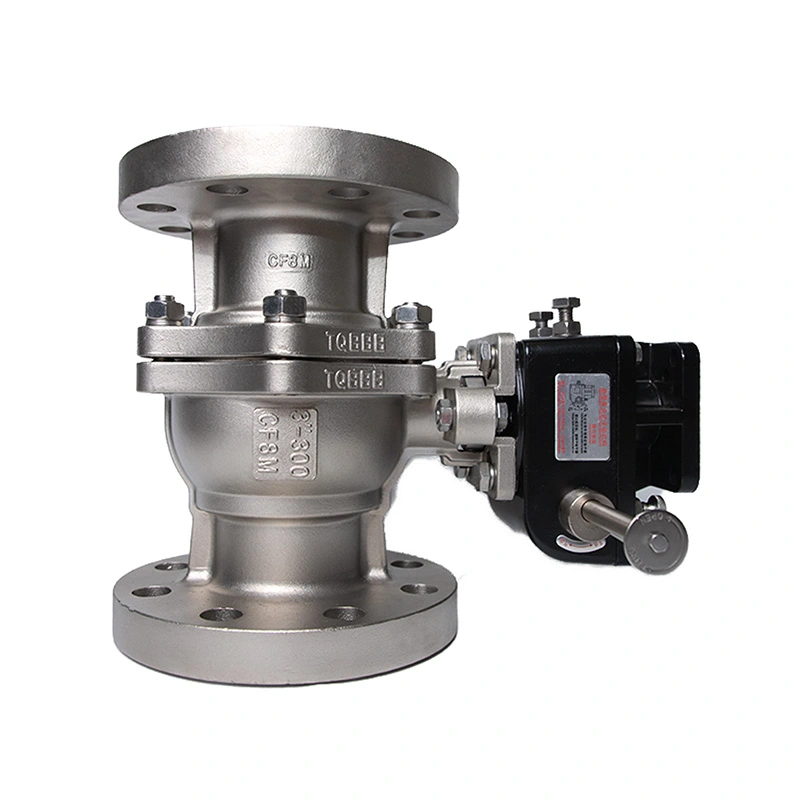

Van bi mặt bích ANSI 300LB có đế ISO 5211 cho bộ truyền động

Van bi mặt bích ANSI 300LB với đế ISO 5211 dành cho bộ truyền động được cấu hình để cách ly đường ống công nghiệp trong đó yêu cầu van mặt bích Loại 300 và hoạt động sẵn sàng cho bộ truyền động. Các thành phần bên trong và ranh giới áp suất bằng thép không gỉ của nó được chỉ định cho phạm vi áp suất và nhiệt độ được liệt kê, trong khi cấu hình van có thể phù hợp với hoạt động thủ công, khí nén hoặc điện tùy theo ứng dụng.

Shangtai sản xuất van bi công nghiệp ở Ôn Châu, Chiết Giang, Trung Quốc, với quá trình gia công, lắp ráp, kiểm tra áp suất, kiểm tra và chuẩn bị cuối cùng được thực hiện theo yêu cầu sản phẩm hiện hành. Đối với các đơn đặt hàng dự án, kích thước van, cấu hình vật liệu, yêu cầu của bộ truyền động, bản vẽ và tài liệu kỹ thuật có thể được xác nhận trước khi sản xuất.

Kích thước chính

Lựa chọn vật liệu và xây dựng van

Van sử dụng thân bằng thép không gỉ có kết cấu theo tiêu chuẩn ASTM A351 CF8M (316), trong khi bóng và thân van được chỉ định theo tiêu chuẩn ASTM A182 F316. Những vật liệu này cung cấp cấu hình thép không gỉ nhất quán cho ranh giới áp suất và các bộ phận bị ướt chính. Đế RPTFE, bao gồm PTFE với 15% chất độn, được chọn cho phạm vi hoạt động đã nêu và phải được xác nhận dựa trên môi trường và nhiệt độ của quy trình thực tế trước khi đặt hàng.

Thân thép không gỉ

Thân máy ASTM A351 CF8M (316) tạo thành cấu trúc chịu áp lực chính của van. Kết cấu thép không gỉ có thể được xem xét cho các phương tiện công nghiệp nơi khả năng tương thích vật liệu và khả năng chống ăn mòn là những yếu tố lựa chọn quan trọng.

316 Bóng và Thân Cây

Bóng và thân sử dụng vật liệu ASTM A182 F316 theo cấu hình được liệt kê. Quả bóng cung cấp bộ phận điều khiển dòng chảy một phần tư vòng, trong khi thân chuyển mô-men xoắn vận hành từ tay cầm hoặc bộ truyền động sang quả bóng.

Ghế RPTFE

Ghế RPTFE cung cấp giao diện bịt kín xung quanh quả bóng. Việc lựa chọn chỗ ngồi phải được kiểm tra dựa trên môi trường, nhiệt độ vận hành, áp suất và các điều kiện dịch vụ cần thiết vì khả năng tương thích của chỗ ngồi van có thể khác nhau giữa các chất lỏng xử lý khác nhau.

Cấu hình van bi mặt bích loại 300

Cấu hình Loại 300 dành cho các hệ thống đường ống yêu cầu loại áp suất cao hơn Loại 150. Áp suất tối đa được liệt kê là 740PSI, nhưng không nên chỉ xác định áp suất làm việc cho phép chỉ từ loại danh nghĩa. Khả năng áp suất thực tế phụ thuộc vào kích thước van, vật liệu, nhiệt độ và mức áp suất-nhiệt độ áp dụng.

Các đầu mặt bích RF cung cấp kết nối bắt vít với mặt bích đường ống phù hợp. Trong quá trình lựa chọn, kích thước ống danh nghĩa, kích thước mặt bích, cấp áp suất, loại mặt tiền, cách bố trí miếng đệm, thông số kỹ thuật bu lông và không gian lắp đặt sẵn có đều phải được kiểm tra so với hệ thống đường ống.

Gắn thiết bị truyền động ISO 5211

Van bi mặt bích ANSI 300LB với Đế ISO 5211 dành cho Thiết bị truyền động có thể được cấu hình để vận hành tự động thông qua giao diện lắp ISO 5211 của nó. Bộ truyền động phải được lựa chọn theo mômen vận hành của van và các điều kiện sử dụng thực tế thay vì chỉ theo kích thước van.

Thiết bị truyền động bằng khí nén và điện có thể được xem xét để điều khiển bật/tắt tự động. Tùy thuộc vào hệ thống điều khiển, có thể cần có các bộ phận bổ sung như van điện từ, công tắc giới hạn, thiết bị phản hồi vị trí hoặc bộ định vị. Giao diện lắp đặt sẵn có, mô-men xoắn của bộ truyền động, góc quay, nguồn điện hoặc nguồn không khí và tín hiệu điều khiển phải được xác nhận trước khi lắp ráp.

Vận hành thủ công

Có thể sử dụng thao tác thủ công khi van được vận hành cục bộ và không cần điều khiển tự động. Phương pháp vận hành phải được lựa chọn theo kích thước van, vị trí lắp đặt, tần số vận hành và mô-men xoắn vận hành cần thiết.

Truyền động bằng khí nén

Truyền động bằng khí nén thích hợp cho các hệ thống có sẵn khí nén và yêu cầu vận hành một phần tư vòng quay nhanh chóng. Mô-men xoắn của bộ truyền động phải bao gồm mức phụ cấp thích hợp cho các điều kiện vận hành của van và ma sát mặt tựa.

Truyền động điện

Truyền động điện có thể được sử dụng khi van cần được tích hợp vào hệ thống điều khiển điện. Điện áp, chu kỳ làm việc, mô-men xoắn, giới hạn hành trình, yêu cầu phản hồi và điều kiện môi trường phải được xác nhận trong quá trình lựa chọn bộ truyền động.

Quy trình sản xuất

1. Xác nhận kỹ thuật

Trước khi sản xuất, kích thước van yêu cầu, xếp hạng Loại 300, vật liệu thân và trang trí, môi trường làm việc, nhiệt độ, cấu hình chỗ ngồi, kích thước kết nối, phương pháp vận hành và các yêu cầu về bộ truyền động đều được xem xét. Bản vẽ và thông số kỹ thuật có thể được kiểm tra khi van là một phần của dự án đường ống hoặc tự động hóa lớn hơn.

2. Chuẩn bị và kiểm tra nguyên liệu

Nguyên liệu đầu vào và các bộ phận mua vào được kiểm tra theo các yêu cầu kiểm tra và sản xuất hiện hành. Nhận dạng vật liệu, kích thước, tình trạng bề mặt và tài liệu vật liệu hỗ trợ có thể được xem xét đối với các đơn hàng yêu cầu truy xuất nguồn gốc.

3. Gia công CNC

Gia công CNC được sử dụng cho các giao diện thân van, bề mặt mặt bích, các bộ phận bóng và thân van, khu vực bịt kín, lỗ bu lông và các tính năng chính xác khác. Kiểm soát kích thước rất quan trọng để duy trì sự liên kết thích hợp giữa thân van, kết nối đường ống và các bộ phận vận hành.

4. Chuẩn bị thành phần

Bóng van, bề mặt bịt kín, thân, mặt ngồi, vòng đệm, miếng đệm, ốc vít và các bộ phận khác được chuẩn bị trước khi lắp ráp. Yêu cầu hoàn thiện và làm sạch bề mặt phụ thuộc vào vật liệu và ứng dụng dự định.

5. Kiểm tra lắp ráp và trong quá trình

Các bộ phận bên trong được lắp ráp theo cấu hình đã chỉ định. Việc kiểm tra có thể bao gồm căn chỉnh thân, chuyển động của quả bóng, lắp đặt bộ phận bịt kín, kích thước mặt bích, cụm thân máy và kích thước giao diện lắp bộ truyền động.

6. Kiểm tra áp suất và chức năng

Van hoàn thiện phải chịu áp lực vỏ và thử nghiệm rò rỉ chỗ ngồi. Chức năng vận hành, các điều kiện liên quan đến mô-men xoắn, hình thức bên ngoài, nhãn hiệu và các mục kiểm tra quy định khác cũng được kiểm tra trước khi xuất xưởng.

7. Kiểm tra lần cuối và đóng gói

Kiểm tra lần cuối bao gồm nhận dạng sản phẩm, tài liệu cần thiết, tình trạng van, vỏ bảo vệ, phụ kiện và bao bì. Mặt bích và các bề mặt kết nối lộ ra khác phải được bảo vệ trong quá trình vận chuyển để giảm nguy cơ hư hỏng khi xử lý.

Ứng dụng điển hình

Xử lý nước và đường ống tiện ích

Được sử dụng để cách ly trong thiết bị xử lý nước, đường ống tiện ích, hệ thống bơm và các ứng dụng nước công nghiệp liên quan khi vật liệu được chọn tương thích với môi trường dịch vụ.

Hệ thống dầu khí

Áp dụng để cách ly đường ống và kết nối thiết bị trong hệ thống dầu khí trong đó cấp áp suất, thông số kỹ thuật vật liệu, cấu hình chỗ ngồi và các tiêu chuẩn áp dụng đáp ứng các yêu cầu của dự án.

Xử lý hóa chất

Có thể được chỉ định cho phương tiện xử lý hóa học tương thích. Lựa chọn vật liệu nên xem xét thành phần hóa học, nồng độ, nhiệt độ, áp suất và các tác động tiềm ẩn lên thân, quả bóng, thân và chỗ ngồi.

Hệ thống điện và quy trình công nghiệp

Kết nối mặt bích và cấu hình Class 300 làm cho van này phù hợp với quy trình công nghiệp, tiện ích và đường ống hệ thống điện đã chọn, nơi cần có các kết nối đường ống bắt vít và cách ly một phần tư.

Cân nhắc lựa chọn và lắp đặt

Việc chọn van nên bắt đầu với các điều kiện vận hành thực tế thay vì chỉ kích thước ống danh nghĩa. Các thông tin sau đây cần được xác nhận trước khi đặt hàng:

Trung bình:Xác định chất lỏng và kiểm tra khả năng tương thích của nó với vật liệu thân, bi, thân, đế, vòng đệm và miếng đệm.

Áp suất và nhiệt độ:Xác nhận áp suất vận hành bình thường và tối đa, phạm vi nhiệt độ, dao động áp suất và xếp hạng áp suất-nhiệt độ áp dụng.

Kết nối mặt bích:Phù hợp với kích thước mặt bích van, xếp hạng Class 300, mặt RF, bố trí lỗ bu lông, loại đệm và kích thước mặt bích đường ống.

Cấu hình luồng và cổng:Xác nhận xem cần xây dựng cổng đầy đủ hay cổng giảm dựa trên công suất dòng chảy, độ giảm áp suất và yêu cầu về đường ống.

Thiết bị truyền động:Đối với các van tự động, hãy cung cấp mômen vận hành cần thiết, loại thiết bị truyền động, nguồn điện hoặc nguồn cung cấp không khí, tín hiệu điều khiển và các yêu cầu phản hồi.

Cài đặt:Mặt bích đường ống phải được căn chỉnh chính xác trước khi bắt vít. Không nên ép van vào vị trí để bù cho độ lệch của đường ống và van phải duy trì trong giới hạn áp suất và nhiệt độ quy định trong quá trình vận hành.

Kiểm tra và tài liệu

Kiểm tra van có thể bao gồm kiểm tra áp suất vỏ, kiểm tra rò rỉ chỗ ngồi, kiểm tra kích thước, kiểm tra vận hành, kiểm tra trực quan và xác minh đánh dấu theo yêu cầu đặt hàng hiện hành. API 598 được chỉ định để thử nghiệm và kiểm tra loại van này.

Tài liệu kỹ thuật có thể được cung cấp theo cấu hình sản phẩm và yêu cầu của dự án. Các tài liệu có sẵn có thể bao gồm bảng dữ liệu sản phẩm, bản vẽ kích thước, thông tin vật liệu, hồ sơ kiểm tra và tài liệu kiểm tra áp dụng.

Câu hỏi thường gặp

Câu hỏi 1: Van bi mặt bích ANSI 300LB có đế ISO 5211 cho Bộ truyền động được sử dụng để làm gì?

Van bi mặt bích ANSI 300LB với Đế cho Bộ truyền động đạt tiêu chuẩn ISO 5211 được sử dụng để cách ly đường ống công nghiệp và điều khiển bật/tắt chất lỏng tự động. Nó phù hợp cho các ứng dụng tương thích về nước, dầu, khí đốt, hóa chất, tiện ích và quy trình công nghiệp trong giới hạn áp suất, nhiệt độ và vật liệu được chỉ định.

Câu hỏi 2: Loại 300 có nghĩa là van luôn có thể hoạt động ở mức 300 psi phải không?

Không. Loại 300 là ký hiệu của loại áp suất chứ không phải là giá trị áp suất cố định tính bằng psi. Áp suất làm việc cho phép thay đổi tùy theo vật liệu van, kích thước, nhiệt độ vận hành và mức áp suất-nhiệt độ áp dụng.

Câu 3: Nên chọn bộ truyền động như thế nào?

Bộ truyền động phải được lựa chọn theo mô-men xoắn vận hành yêu cầu của van, điều kiện sử dụng, tần số vận hành và yêu cầu điều khiển. Đối với hoạt động truyền động bằng khí nén hoặc điện, cũng cần kiểm tra giao diện lắp đặt và thông số kỹ thuật của bộ truyền động trước khi lắp ráp.

Q4: Vật liệu ghế nào được cung cấp với van này?

Cấu hình được liệt kê sử dụng RPTFE (PTFE+15%fv) làm vật liệu ghế. Các cấu hình chỗ ngồi hoặc vòng đệm khác có thể được xem xét khi các điều kiện môi trường hoặc nhiệt độ khác nhau yêu cầu vật liệu khác nhau.

Câu 5: Van có thể được cung cấp bộ truyền động bằng khí nén hoặc điện không?

Đúng. Van có thể được cấu hình để vận hành bằng tay hoặc được cung cấp thiết bị truyền động bằng khí nén hoặc điện tương thích. Việc lựa chọn bộ truyền động phải được xác nhận theo kích thước van, mô-men xoắn vận hành, phương pháp điều khiển và yêu cầu lắp đặt.

Câu 6: Cần cung cấp thông tin gì khi yêu cầu báo giá?

Thông tin hữu ích bao gồm kích thước van, cấp áp suất, môi trường, áp suất vận hành, nhiệt độ, vật liệu thân, vật liệu mặt ngồi, yêu cầu về mặt bích, phương pháp vận hành, thông số kỹ thuật của bộ truyền động, số lượng và bất kỳ bản vẽ hoặc tiêu chuẩn kỹ thuật cần thiết nào.

Q7: Có thể cung cấp bản vẽ kỹ thuật và tài liệu vật liệu không?

Đúng. Bản vẽ sản phẩm, thông tin kích thước, chi tiết vật liệu, hồ sơ kiểm tra và các tài liệu kỹ thuật hiện hành khác có thể được cung cấp theo cấu hình van và yêu cầu của dự án.
