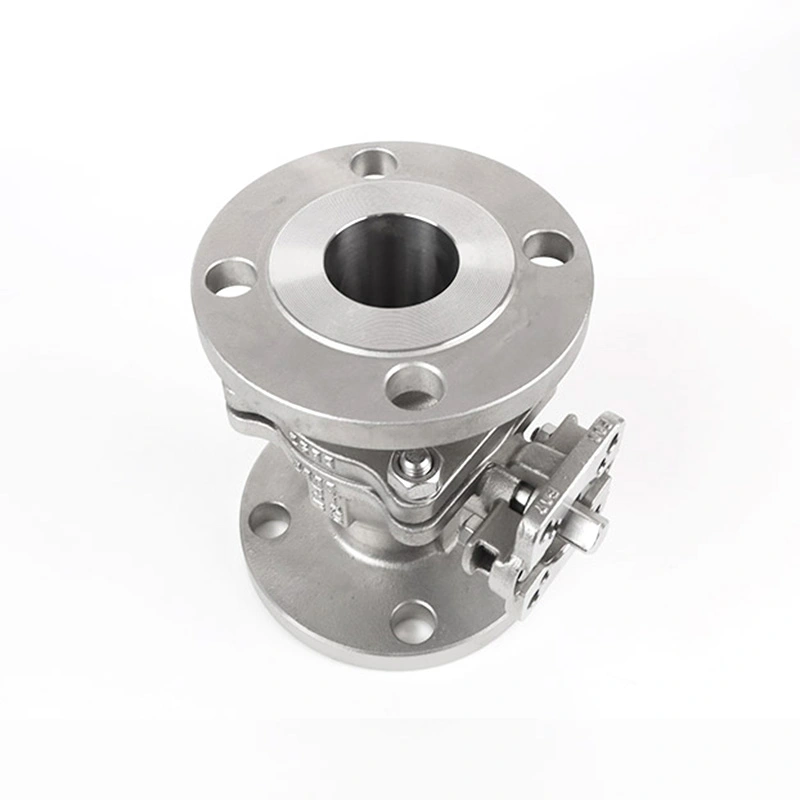

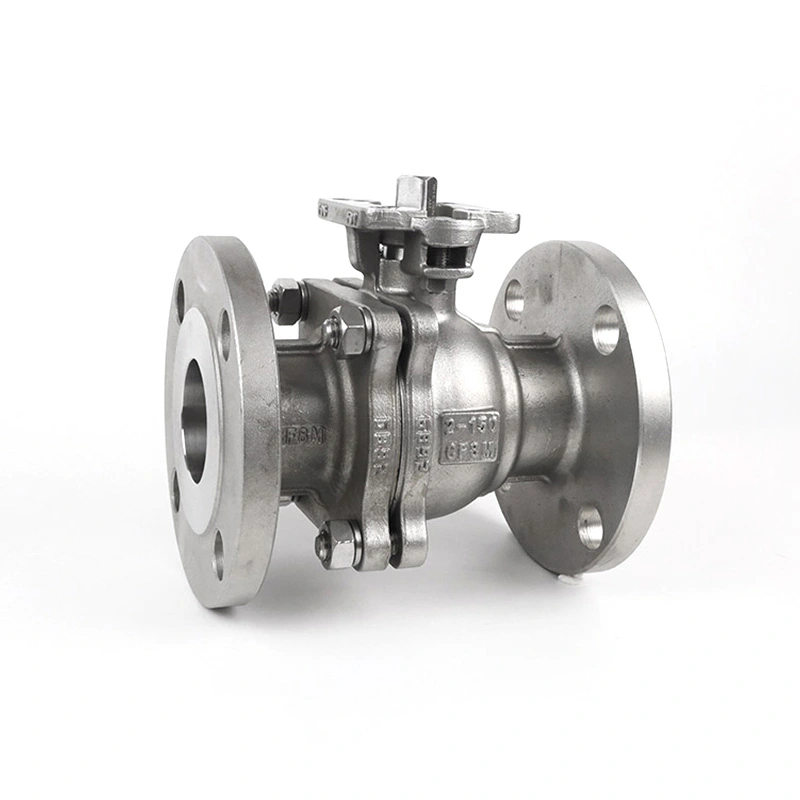

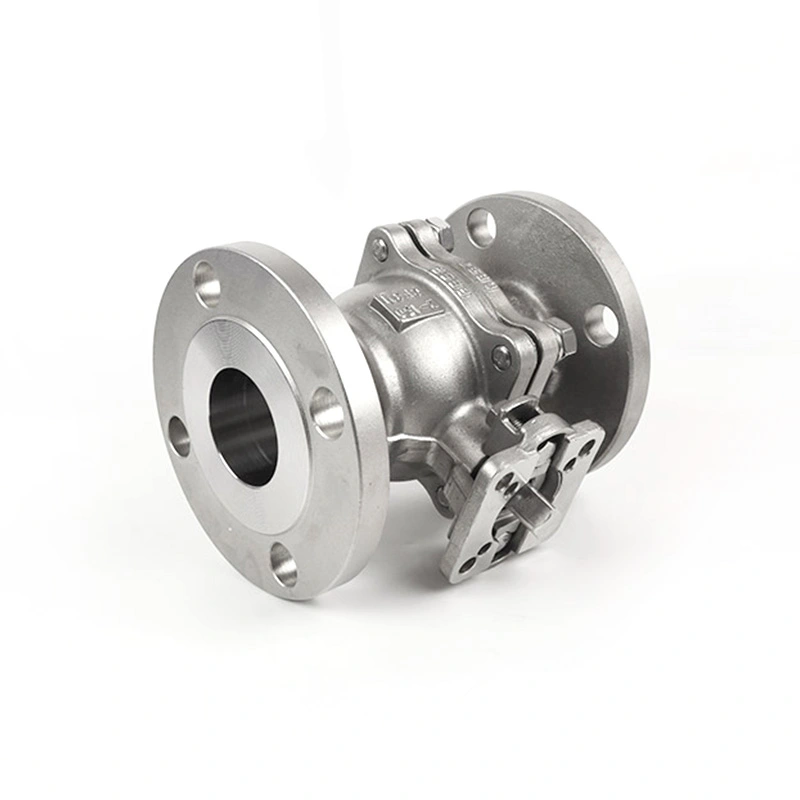

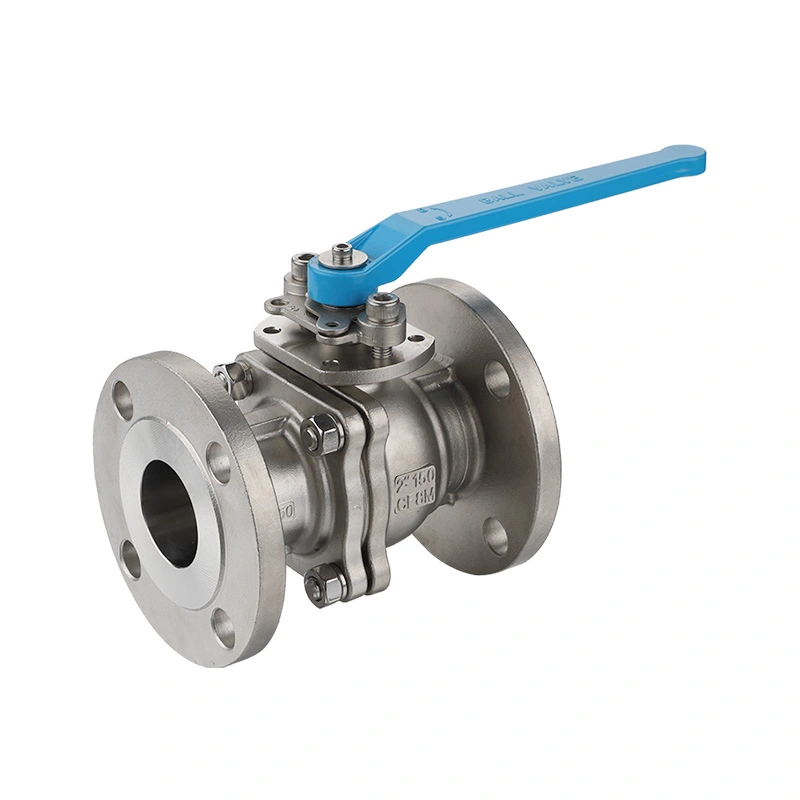

Van bi mặt bích ANSI Class 150 với đế ISO 5211 cho bộ truyền động

Để cách ly đường ống tự động, cấu hình van cần phải phù hợp với tiêu chuẩn đường ống, cấp áp suất, kích thước kết nối và giao diện bộ truyền động. Van bi mặt bích ANSI Class 150 với Đế ISO 5211 cho Thiết bị truyền động kết hợp kết nối mặt bích Class 150 với giao diện lắp ISO 5211, cho phép van được cấu hình để vận hành thủ công hoặc truyền động điện và khí nén quay một phần. Sự kết hợp van và bộ truyền động thực tế phải được lựa chọn theo mô-men xoắn, điều kiện vận hành và cấu hình đường ống cần thiết.

Shangtai sản xuất van bi công nghiệp ở Ôn Châu, Chiết Giang, Trung Quốc. Quá trình sản xuất bao gồm gia công, lắp ráp và kiểm tra áp suất, với các yêu cầu về vật liệu và kích thước được kiểm tra theo thông số kỹ thuật hiện hành của sản phẩm. Bản vẽ, yêu cầu về vật liệu và thông tin về bộ truyền động có thể được xem xét khi cần có cấu hình van cụ thể.

Kích thước chính

Giao diện thiết kế và truyền động van

Van sử dụng thân có mặt bích để kết nối với mặt bích đường ống RF tương thích. Thân bằng thép không gỉ 316, bóng F316 và thân F316 được liệt kê trong thông số kỹ thuật chính cung cấp cấu hình vật liệu chính, trong khi ghế RPTFE dành cho các ứng dụng mà vật liệu ghế tương thích với môi trường và nhiệt độ vận hành.

Đế lắp ISO 5211 cung cấp giao diện được tiêu chuẩn hóa để gắn các bộ truyền động quay bộ phận tương thích hoặc bố trí lắp đặt trung gian. ISO 5211 chỉ định kích thước mặt bích gắn bộ truyền động và bộ phận truyền động, do đó giao diện của bộ truyền động phải phù hợp với kích thước lắp van và mô-men xoắn vận hành cần thiết thay vì chỉ chọn theo kích thước van.

Đối với dịch vụ tự động, mô-men xoắn của van, đầu ra của bộ truyền động, giao diện lắp đặt, hướng quay và nguồn điện hoặc nguồn cung cấp không khí sẵn có đều phải được xác nhận trước khi lắp ráp. Công tắc giới hạn, van điện từ, bộ định vị và các phụ kiện điều khiển khác có thể được lựa chọn theo hệ thống tự động hóa.

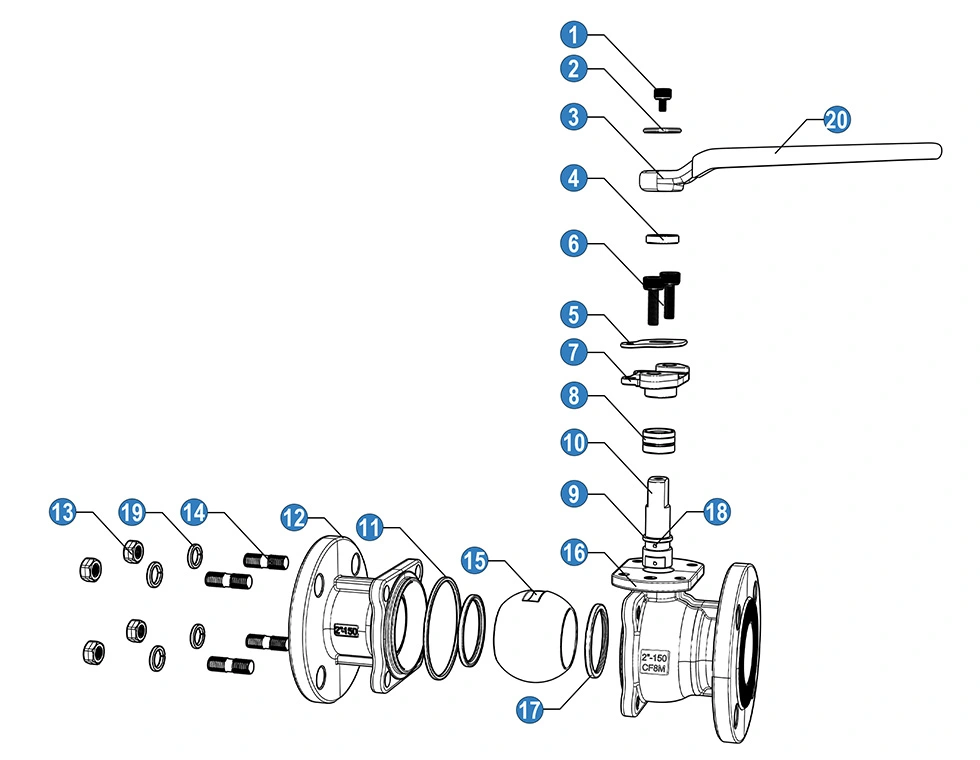

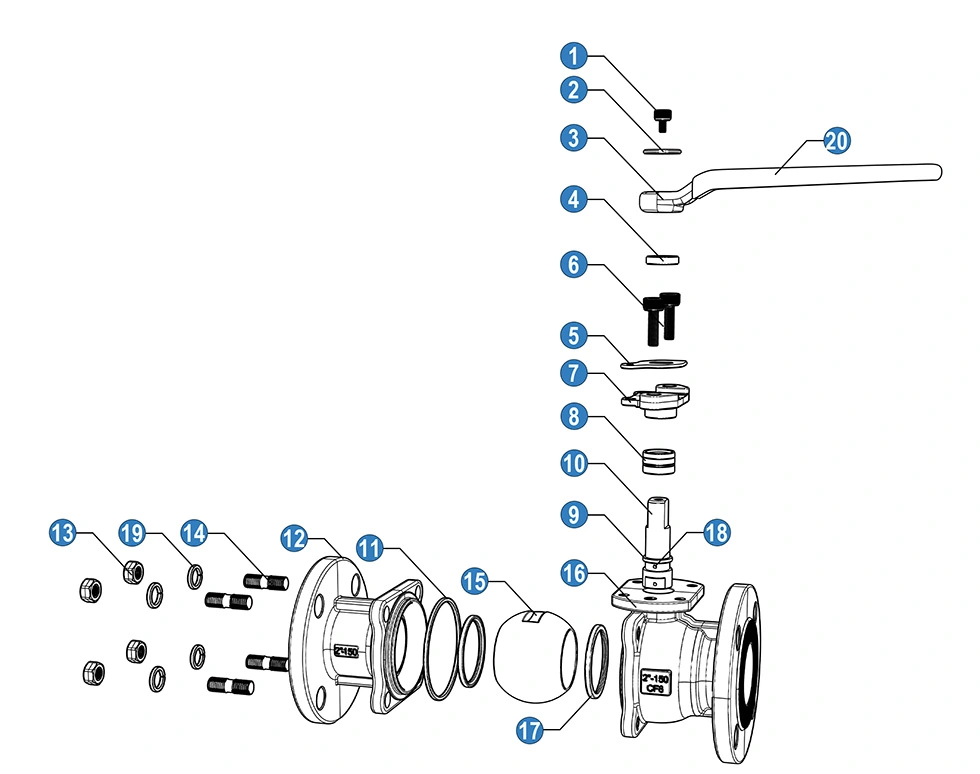

Cấu hình vật liệu và thành phần

Danh sách thành phần ở trên đại diện cho một cấu hình vật liệu. Thông số kỹ thuật của sản phẩm cũng cung cấp cấu hình thép không gỉ 316, cho phép lựa chọn các bộ phận bị ướt theo khả năng chống ăn mòn và điều kiện sử dụng cần thiết. Việc lựa chọn vật liệu phải được xác nhận dựa trên thông số kỹ thuật mua hàng thực tế và các yêu cầu về khả năng tương thích của chất lỏng.

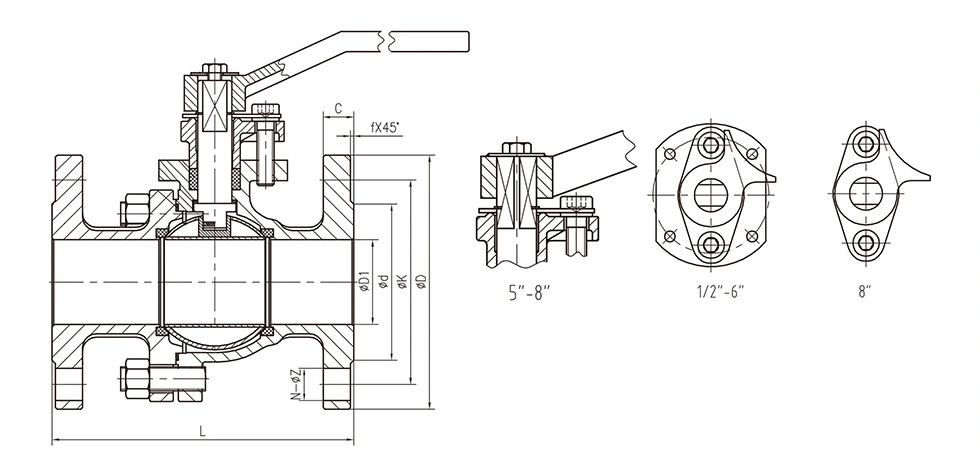

Kích thước chung:

Các tính năng chính

Kết nối đường ống mặt bích lớp 150

Cấu hình đầu mặt bích RF cung cấp kết nối bắt vít giữa van và đường ống. Kích thước mặt bích, cách bố trí lỗ bu lông, loại mặt bích và các kích thước liên quan phải phù hợp với mặt bích đường ống giao phối trước khi lắp đặt. ASME B16.5 bao gồm các mặt bích ống và phụ kiện có mặt bích từ NPS 1/2 đến NPS 24 và bao gồm các kích thước mặt bích Loại 150 cũng như các yêu cầu về áp suất-nhiệt độ.

Gắn thiết bị truyền động ISO 5211

Giao diện lắp bộ truyền động được thiết kế để tự động hóa từng phần. ISO 5211 xác định kích thước giao diện đính kèm và kích thước bộ phận truyền động được sử dụng để kết nối bộ truyền động tương thích với van công nghiệp. Do đó, kích thước lắp đặt và đầu ra của bộ truyền động phải được kiểm tra cùng với mômen vận hành của van.

Các thành phần ranh giới áp suất bằng thép không gỉ

Thông số kỹ thuật chính sử dụng tiêu chuẩn ASTM A351 CF8M (316) cho thân máy, ASTM A182 F316 cho bóng và thân, và RPTFE cho ghế. Sự kết hợp vật liệu này có thể được xem xét cho nước, dầu, khí đốt và các môi trường tương thích khác trong đó vật liệu được chọn đáp ứng các điều kiện nhiệt độ và hóa học cần thiết.

Hoạt động bật/tắt theo quý

Van bi sử dụng cơ cấu quay một phần tư để di chuyển giữa vị trí mở và đóng. Nó chủ yếu dành cho dịch vụ cách ly thay vì điều tiết liên tục. Nếu cần phải điều chỉnh lưu lượng thì phải đánh giá sự phù hợp của van, chỗ ngồi và điều kiện vận hành trước khi lựa chọn.

Xây dựng chống tĩnh điện

Danh sách vật liệu bao gồm thiết bị chống tĩnh điện cho cấu hình van. Trong trường hợp ứng dụng yêu cầu hiệu suất chống tĩnh điện thì thông số kỹ thuật van hoàn chỉnh và các yêu cầu thử nghiệm hiện hành phải được xác nhận cùng với tài liệu đặt hàng.

Ứng dụng điển hình

Xử lý nước:Thích hợp để cách ly các đường nước tương thích, thiết bị xử lý và bệ xử lý khi cần kết nối mặt bích.

Hệ thống dầu khí:Áp dụng cho các đường ống và thiết bị dầu khí tương thích khi vật liệu van, cấp áp suất và cấu hình bịt kín đáp ứng các yêu cầu dịch vụ.

Xử lý hóa học:Có thể được sử dụng để cách ly chất lỏng trong quá trình khi vật liệu thân, bi, thân, mặt ngồi và miếng đệm tương thích về mặt hóa học với môi trường.

Thiết bị xử lý công nghiệp:Giao diện lắp bộ truyền động cho phép van được tích hợp vào các thanh trượt, ống góp và thiết bị tự động yêu cầu điều khiển đóng/mở từ xa.

Cách ly đường ống chung:Thích hợp cho các hệ thống đường ống công nghiệp yêu cầu van bi mặt bích loại 150 và vận hành ngắt bằng tay hoặc tự động.

Lựa chọn thiết bị truyền động

Việc lựa chọn bộ truyền động phải dựa trên mô-men xoắn vận hành cần thiết của van thay vì chỉ dựa trên kích thước ống danh nghĩa. Kích thước van, vật liệu mặt ngồi, chênh lệch áp suất, môi trường, nhiệt độ và tần số vận hành đều có thể ảnh hưởng đến yêu cầu mô-men xoắn.

Đối với dẫn động bằng khí nén, hãy xác nhận áp suất không khí sẵn có, mômen đầu ra của bộ truyền động, vị trí hỏng hóc và các phụ kiện điều khiển. Để truyền động bằng điện, hãy kiểm tra các yêu cầu về mô-men xoắn, nguồn điện, chu kỳ vận hành và phản hồi cần thiết. Giao diện lắp ISO 5211 cũng phải tương ứng với thiết bị truyền động và khớp nối đã chọn.

Cân nhắc lựa chọn và lắp đặt

Trước khi đặt hàng, hãy xác nhận kích thước danh nghĩa, cấp áp suất Loại 150, kích thước mặt bích, mặt RF, áp suất vận hành, nhiệt độ, vật liệu thân và trang trí trung bình và cần thiết. Đối với các van tự động, hãy cung cấp loại thiết bị truyền động, mô-men xoắn yêu cầu, giao diện lắp đặt và các yêu cầu điều khiển.

Trước khi lắp đặt, kiểm tra mặt bích và đầu van xem có bị hư hỏng hoặc nhiễm bẩn không. Căn chỉnh các mặt bích đối xứng một cách chính xác và siết chặt các bu lông đều bằng cách sử dụng miếng đệm phù hợp và quy trình lắp đặt hiện hành. Tránh ép đường ống thẳng hàng qua thân van.

Sau khi lắp đặt bộ truyền động, hãy xác minh hướng quay và giới hạn đóng/mở trước khi đưa van vào sử dụng. Các bộ truyền động hoặc hộp số nặng phải được hỗ trợ đầy đủ khi cần thiết để tải trọng bên ngoài quá mức không được chuyển sang giao diện lắp van.

Phòng ngừa khi sử dụng

Vận hành van trong giới hạn áp suất và nhiệt độ quy định. Giá trị 285PSI trong bảng sản phẩm không được coi là áp suất chung cho phép đối với mọi kích thước và nhiệt độ; đánh giá áp suất-nhiệt độ áp dụng phải được xác nhận cho cấu hình thực tế.

Rửa sạch đường ống trước khi vận hành để giảm khả năng các mảnh vụn xâm nhập vào van và làm hỏng mặt tựa hoặc bề mặt bịt kín.

Không sử dụng van bi để điều tiết liên tục trừ khi ứng dụng đã được đánh giá về mặt kỹ thuật đối với chỗ ngồi và điều kiện vận hành đã chọn.

Trước khi bảo trì, hãy cách ly và giảm áp suất đường ống và xác nhận rằng van an toàn để vận hành. Đối với các van tự động, hãy ngắt kết nối hoặc cách ly nguồn điện của bộ truyền động hoặc nguồn điều khiển theo yêu cầu của quy trình bảo trì hiện hành.

Kiểm tra chất lượng và tài liệu

Kiểm tra sản xuất có thể bao gồm xác minh vật liệu, kiểm tra kích thước, lắp ráp thân máy và kiểm tra áp suất theo yêu cầu của sản phẩm và đơn đặt hàng hiện hành. API 598 được sử dụng cho các yêu cầu kiểm tra và kiểm tra van, trong khi ASME B16.34 giải quyết các yêu cầu về thiết kế van, nhiệt độ áp suất và kích thước có liên quan.

Đối với các dự án yêu cầu truy xuất nguồn gốc, loại vật liệu, thông số kỹ thuật của van, yêu cầu kiểm tra và cấu hình bộ truyền động phải được xác nhận trước khi sản xuất. Shangtai có thể xem xét các bản vẽ kỹ thuật và thông tin ứng dụng khi một dự án yêu cầu cấu hình tự động hóa và van cụ thể.

Câu hỏi thường gặp

1. Van bi mặt bích ANSI Class 150 có đế ISO 5211 cho Thiết bị truyền động được sử dụng để làm gì?

Van bi mặt bích ANSI Loại 150 với Đế cho Bộ truyền động ISO 5211 được sử dụng để cách ly bật/tắt trong các hệ thống đường ống công nghiệp, nơi yêu cầu kết nối mặt bích Loại 150 và giao diện bộ truyền động quay một phần. Nó có thể được cấu hình để vận hành thủ công hoặc điều khiển tự động tùy thuộc vào kích thước van, mô-men xoắn vận hành và yêu cầu hệ thống.

2. Sự khác biệt giữa định mức Loại 150 và áp suất tối đa được liệt kê trong bảng là gì?

Loại 150 là ký hiệu của loại áp suất, trong khi 285PSI được liệt kê là giá trị áp suất tối đa dành riêng cho sản phẩm. Áp suất làm việc cho phép phải được xác nhận theo kích thước van, vật liệu, nhiệt độ và mức áp suất-nhiệt độ áp dụng thay vì giả định rằng một giá trị áp suất áp dụng cho mọi điều kiện vận hành.

3. Thiết bị truyền động nào có thể được lắp đặt trên van?

Có thể xem xét các bộ truyền động quay vòng bằng khí nén và điện khi giao diện lắp đặt và mô-men xoắn đầu ra của chúng khớp với van. Truyền động thủy lực cũng có thể được xem xét để có cấu hình phù hợp. Việc lựa chọn thiết bị truyền động phải bao gồm các yêu cầu về mô-men xoắn, vòng quay, nguồn điện hoặc không khí và điều khiển.

4. Tại sao RPTFE được sử dụng cho đế van?

RPTFE được chỉ định làm vật liệu làm mặt ngồi trong cấu hình sản phẩm được cung cấp. Sự phù hợp của nó phụ thuộc vào môi trường vận hành, áp suất và nhiệt độ. Nếu ứng dụng liên quan đến các hóa chất hoặc nhiệt độ mạnh ngoài phạm vi đã nêu, thì vật liệu đệm và đệm kín phải được xem xét trước khi lựa chọn.

5. Cần xác nhận điều gì trước khi đặt mua van bi mặt bích?

Xác nhận kích thước van, xếp hạng Loại 150, tiêu chuẩn mặt bích và mặt bích, môi trường, áp suất, nhiệt độ, kết hợp vật liệu và phương pháp vận hành. Đối với van tự động, cũng phải cung cấp loại thiết bị truyền động, mô-men xoắn, kích thước lắp đặt ISO 5211 và các yêu cầu điều khiển.

6. Vật liệu van có thể thay đổi từ thép không gỉ 316 được không?

Các cấu hình vật liệu khác có thể được xem xét tùy theo ứng dụng. Việc lựa chọn vật liệu phải tính đến các điều kiện ăn mòn, áp suất, nhiệt độ và khả năng tương thích với môi trường làm việc. Vật liệu thân, bóng, thân và ghế cuối cùng phải được xác nhận trong thông số kỹ thuật của sản phẩm trước khi sản xuất.
