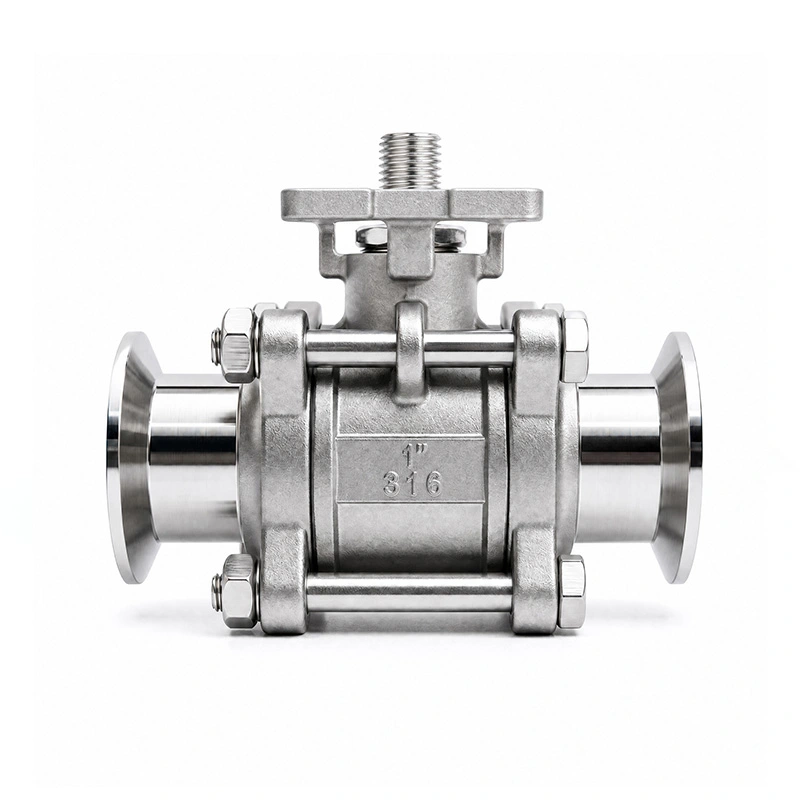

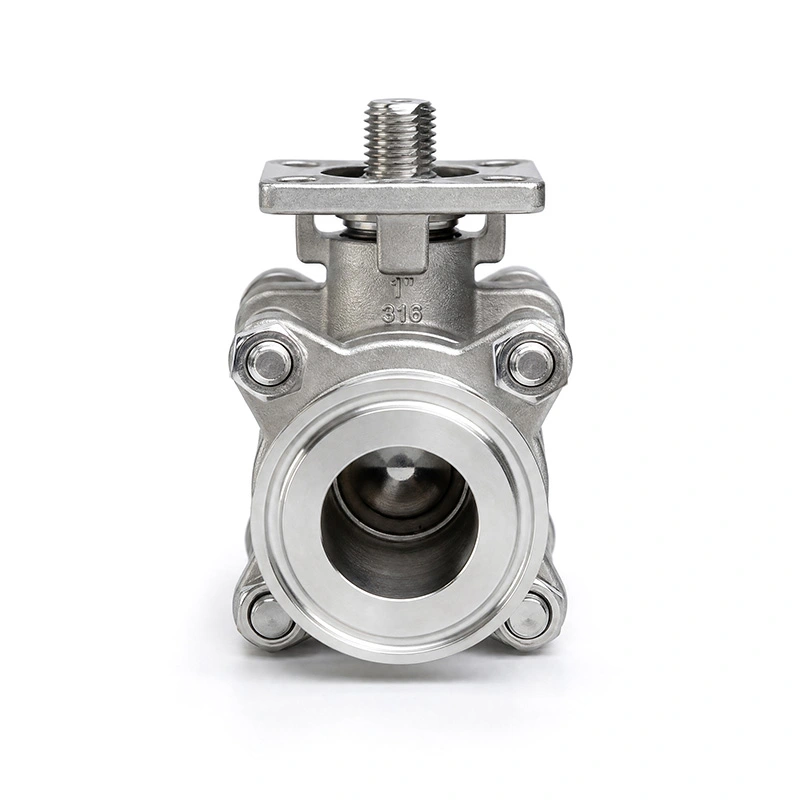

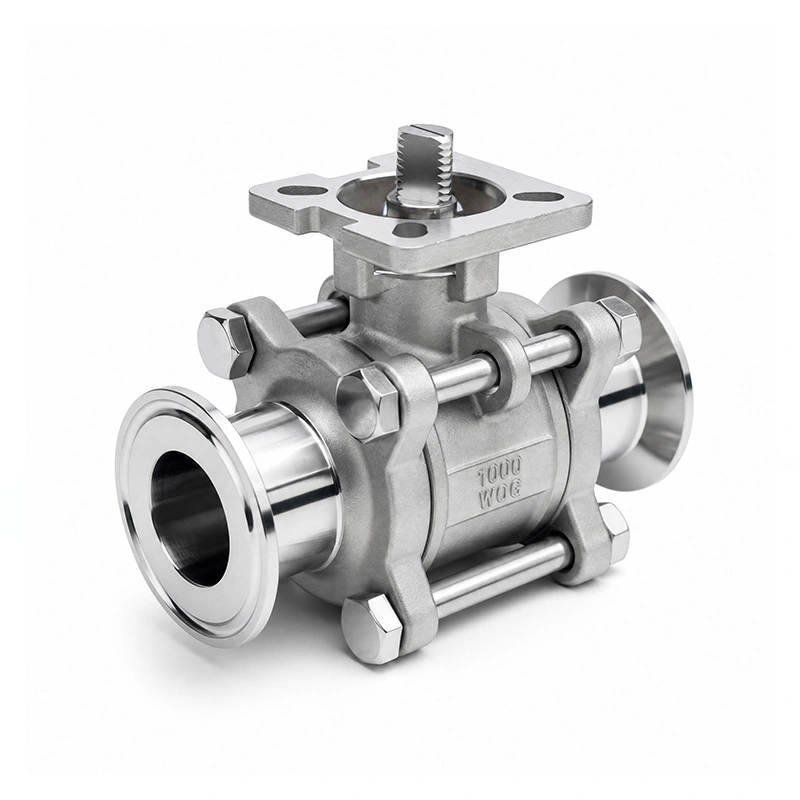

Van bi ba kẹp được đóng gói hoàn toàn 3PC với tấm gắn ISO 5211

Van bi ba kẹp được đóng gói hoàn toàn 3PC với tấm gắn ISO 5211 sử dụng thân van ba mảnh với các kết nối ba kẹp cho hệ thống đường ống vệ sinh và xử lý. Cấu trúc ba mảnh cung cấp quyền truy cập vào các bộ phận bên trong sau khi đường ống được cách ly, trong khi tấm gắn ISO 5211 cung cấp giao diện tiêu chuẩn hóa để lắp đặt bộ truyền động bằng khí nén hoặc điện. Cấu hình này phù hợp với các hệ thống kiểm soát chất lỏng yêu cầu kết nối vệ sinh và vận hành van tự động.

Kích thước chính

Tính năng thiết kế chính

Cấu trúc van ba mảnh

Thân ba mảnh bao gồm một phần van trung tâm và hai phần cuối. Sau khi đường ống được cách ly đúng cách và van được giảm áp, thân máy có thể được mở để kiểm tra hoặc thay thế các bộ phận bên trong. Cấu trúc này rất hữu ích cho các ứng dụng cần bảo trì định kỳ chỗ ngồi, vòng đệm hoặc các bộ phận bên trong khác.

Kết nối ba kẹp

Kết nối ba kẹp sử dụng cách bố trí kẹp và miếng đệm thay vì các mối nối ren hoặc mặt bích. Phương pháp kết nối này cho phép lắp hoặc tháo van mà không cần hàn van trực tiếp vào đường ống. Vật liệu đệm có thể áp dụng và kích thước kết nối phải được lựa chọn theo môi trường xử lý, nhiệt độ và thông số kỹ thuật của đường ống.

Gắn thiết bị truyền động ISO 5211

Van bi ba kẹp được đóng gói hoàn toàn 3PC với Tấm gắn ISO 5211 được thiết kế với giao diện gắn bộ truyền động ISO 5211 trên van. Điều này cho phép các bộ truyền động điện hoặc khí nén tương thích được gắn trực tiếp vào van mà không cần dựa vào cách bố trí lắp đặt thông thường riêng biệt. Lựa chọn bộ truyền động phải phù hợp với kích thước van, mô-men xoắn vận hành và yêu cầu điều khiển hệ thống.

Linh kiện ướt bằng thép không gỉ 316

Thân được chỉ định theo tiêu chuẩn ASTM A351 CF8M (316), trong khi bóng và thân được chỉ định theo tiêu chuẩn ASTM A182 F316. Những vật liệu thép không gỉ này phù hợp cho nhiều ứng dụng chất lỏng công nghiệp trong đó khả năng tương thích vật liệu và khả năng chống ăn mòn là những vấn đề quan trọng cần cân nhắc. Ghế RPTFE kết hợp PTFE với 15% chất độn và phải được đánh giá dựa trên môi trường thực tế và nhiệt độ vận hành trước khi lựa chọn.

Ứng dụng

Van bi ba kẹp được đóng gói hoàn toàn 3PC với Tấm gắn ISO 5211 có thể được sử dụng trong các hệ thống đường ống yêu cầu van ngắt nhỏ gọn, kết nối kiểu vệ sinh và truyền động tự động tùy chọn. Các lĩnh vực ứng dụng điển hình bao gồm:

Xử lý chất lỏng chung

Xử lý chất lỏng hóa học

Cơ sở xử lý nước

Sản xuất công nghiệp nhẹ

Hệ thống đường ống tự động

Cài đặt và vận hành

Lắp đặt ba kẹp

Trước khi lắp đặt, hãy xác nhận rằng kích thước van, kích thước kết nối, vật liệu đệm và các yêu cầu về nhiệt độ áp suất phù hợp với thông số kỹ thuật của đường ống. Đặt van vào giữa các kết nối Tri-kẹp đối xứng, lắp miếng đệm thích hợp và cố định mối nối bằng kẹp. Cần kiểm tra kết nối để căn chỉnh chính xác trước khi hệ thống được điều áp.

Lắp đặt thiết bị truyền động

Tấm gắn ISO 5211 cung cấp giao diện cho các bộ truyền động điện hoặc khí nén tương thích. Kiểm tra kiểu lắp bộ truyền động, kích thước trục và mô-men xoắn vận hành cần thiết trước khi lắp đặt. Bộ truyền động phải được lắp đặt và điều chỉnh theo hướng dẫn của nhà sản xuất van và bộ truyền động.

BẢO TRÌ

Trước khi bảo trì, cách ly van khỏi đường ống và giải phóng toàn bộ áp suất dư. Cấu trúc ba mảnh cho phép mở thân van để kiểm tra bi, đế, thân van và các bộ phận bịt kín. Thay thế các bộ phận bị mòn bằng các bộ phận phù hợp và kiểm tra độ kín cũng như tình trạng vận hành của van trước khi đưa nó trở lại hoạt động.

Cân nhắc lựa chọn

Khi chọn van này cho hệ thống đường ống mới, hãy xem xét môi trường vận hành, áp suất, nhiệt độ, kích thước ống, kích thước kết nối và phương pháp truyền động cần thiết. Chân van và vật liệu làm kín phải được kiểm tra tính tương thích với chất lỏng xử lý. Đối với các ứng dụng tự động hóa, bộ truyền động phải được chọn theo mô-men xoắn vận hành van và các yêu cầu điều khiển của hệ thống.

Câu hỏi thường gặp

Câu hỏi 1: Van bi ba kẹp được đóng gói hoàn toàn 3PC với Tấm gắn ISO 5211 được sử dụng để làm gì?

Van bi ba kẹp được đóng gói hoàn toàn 3PC với Tấm gắn ISO 5211 được sử dụng để bật/tắt chất lỏng trong các hệ thống đường ống yêu cầu thân van ba mảnh, kết nối ba kẹp và giao diện lắp bộ truyền động. Nó có thể được cấu hình để vận hành thủ công hoặc kết hợp với bộ truyền động điện hoặc khí nén phù hợp để điều khiển tự động.

Câu hỏi 2: Tấm gắn ISO 5211 cung cấp những gì?

Tấm gắn ISO 5211 cung cấp giao diện lắp bộ truyền động được tiêu chuẩn hóa. Bộ truyền động điện hoặc khí nén tương thích có thể được lắp theo kích thước lắp ISO 5211 hiện hành, tùy thuộc vào kích thước bộ truyền động và yêu cầu về mô-men xoắn của van.

Câu 3: Ưu điểm của cấu trúc ba mảnh là gì?

Cấu trúc ba mảnh giúp tiếp cận các bộ phận bên trong của van sau khi đường ống được cách ly và giảm áp suất. Điều này có thể đơn giản hóa việc kiểm tra và thay thế ghế, vòng đệm và các bộ phận có thể sử dụng được khác so với thân máy nguyên khối được bao bọc hoàn toàn.

Q4: Vật liệu nào được sử dụng cho van này?

Thân là ASTM A351 CF8M (316), trong khi bóng và thân là ASTM A182 F316. Ghế là RPTFE (PTFE + 15% fv). Các cấu hình vật liệu khác có sẵn theo yêu cầu.

Câu 5: Van này có thể được sử dụng với bộ truyền động bằng khí nén hoặc điện không?

Đúng. Giao diện lắp ISO 5211 được thiết kế để lắp đặt bộ truyền động. Thiết bị truyền động thích hợp phải được lựa chọn theo kích thước van, mô-men xoắn vận hành, áp suất, nhiệt độ và yêu cầu của hệ thống điều khiển.

Q6: Những gì cần được kiểm tra trước khi đặt hàng?

Xác nhận kích thước van yêu cầu, kích thước kết nối, áp suất vận hành, nhiệt độ, môi trường xử lý, vật liệu mặt ngồi và phương pháp truyền động. Đối với các hệ thống tự động, kiểu lắp bộ truyền động và mô-men xoắn yêu cầu cũng phải được xác nhận.
